3.4. Clear Configuration (effacer la configuration du contrôleur)

Dans la section "Clear Configuration", vous trouverez des options permettant de supprimer (effacer) des informations de configuration de votre contrôleur Microsemi Adaptec SmartRAID.

Dans cette section "Clear Configuration", vous trouverez 2 paramètres :

• Delete All Array Configurations : permet de restaurer la configuration par défaut.
  Toutes les grappes (arrays) et les disques logiques RAID seront supprimés.
  Toutes les données présentes sur vos disques logiques RAID seront donc définitivement perdues.
• Delete RIS on All Physical drives : permet de supprimer les informations incomplètes de grappes RAID qui seraient toujours sur les disques physiques connectés à votre contrôleur RAID.
  Ce qui est utile lorsque vous récupérez de vieux disques (qui faisaient potentiellement partie d'une ancienne grappe RAID que vous n'utilisez plus).

Sources :

• Manually Configuring the RAID (SAS3152) - Huawei
• Configure Controller Settings - Huawei

3.5. Backup Power Source (source d'alimentation de secours)

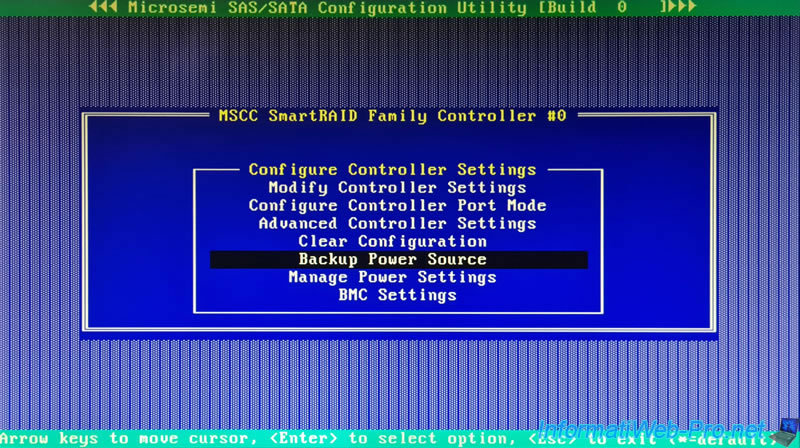

Dans la section "Backup Power Source", vous pourrez voir l'état de la batterie de secours connectée à votre contrôleur Microsemi Adaptec SmartRAID (si applicable).

Si votre batterie de secours (Microsemi Adaptec Flash Backup Module ASCM-35F) est en cours de chargement, la valeur du paramètre "Backup Power Source" sera "Charging".

Une fois votre batterie de secours (Microsemi ASCM-35F) chargée, la valeur du paramètre "Backup Power Source" deviendra "Charged".

3.6. Manage Power Settings (gérer les paramètres d'alimentation)

Dans la section "Manage Power Settings", vous pourrez gérer les paramètres d'alimentation de votre contrôleur Microsemi Adaptec SmartRAID.

Dans cette section "Manage Power Settings" , vous trouverez les paramètres :

• Power Mode : permet de réduire dynamiquement l'alimentation du contrôleur ou non.
  • Min Power : permet d'utiliser les valeurs les plus basses possibles et de réduire dynamiquement l'énergie consommée en fonction de la charge de travail.
  • Balanced : permet à nouveau de réduire dynamiquement l'énergie consommée en fonction de la charge de travail, mais en utilisant par défaut les valeurs basées sur la configuration.
  • Max Performance : permet d'utiliser les valeurs les plus hautes possibles et de ne pas réduire dynamiquement l'énergie consommée en fonction de la charge de travail.
• Survival Mode : permet de réduire l'alimentation de votre contrôleur au minimum lorsque le seuil d'avertissement pour la température de votre contrôleur est dépassé.
  Cela permet à votre contrôleur de continuer de fonctionner, mais ses performances seront diminuées.
  Les valeurs possibles sont : Enabled (activé) et Disabled (désactivé).

Source : ARCCONF Command Line Utility for Adaptec® Smart Storage Controllers User's Guide - Adaptec.

3.7. BMC Settings

Pour finir, vous trouverez une section "BMC Settings" vous permettant de configurer les paramètres BMC.

Dans cette section "BMC Settings", vous pourrez trouverez une interface vous permettant de configurer les paramètres BMC.
Pour cela, configurez la valeur (par défaut : 0xde) du paramètre "I2C Interface address".

Ce paramètre "I2C Interface address" correspond à l'adresse de périphérique de votre contrôleur sur le bus I2C.
En l'occurrence, il s'agit du 1er octet du format du protocole.

Source : Huawei Server RAID Controller Card User Guide (x86) 02 - Configure Controller Settings - Huawei.
