Récemment, nous avons acheté un onduleur aussi appelé UPS (Uninterruptible power supply) pour protéger notre serveur contre les coupures de courant imprévues et les surtensions (en cas d'orage, par exemple).
Parmi les différents onduleurs existants, nous avons choisi le "APC Back-UPS Pro 1500, 230 V, CEE 7/5 (BR1500G-FR)" qui correspond à nos besoins.

1. Informations concernant l'onduleur
2. Déballage de l'onduleur APC Back-UPS Pro 1500 (BR1500G-FR)
3. Brancher les batteries de votre onduleur APC
4. Brancher les câbles
5. Informations visibles sur l'écran de l'onduleur

1. Informations concernant l'onduleur

Sur le site officiel de la marque APC (qui appartient à Schneider Electric), vous pourrez trouver toutes les informations nécessaires concernant votre onduleur, y compris son manuel d'utilisation, les logiciels officiels compatibles avec celui-ci, ainsi que des informations concernant le remplacement de ses batteries (si besoin).

Dans notre cas, le modèle BR1500G-FR peut fournir jusqu'à 865 Watts / 1500 VA (1,5kVA).
En admettant que nous utilisions actuellement cette puissance, l'autonomie de ses batteries serait d'environ 4 minutes.

Dans la réalité, il est important de choisir un onduleur fournissant une puissance au moins 20% à 25% supérieure à celle que vous consommez au maximum dans votre cas.
Comme nous vous l'avions expliqué dans notre article : Qu'est-ce qu'un onduleur (UPS) et comment le choisir ?

Dans notre cas, nous savons que la consommation de notre matériel informatique consomme au maximum 380W (grâce à une prise connectée utilisée pendant plusieurs jours).

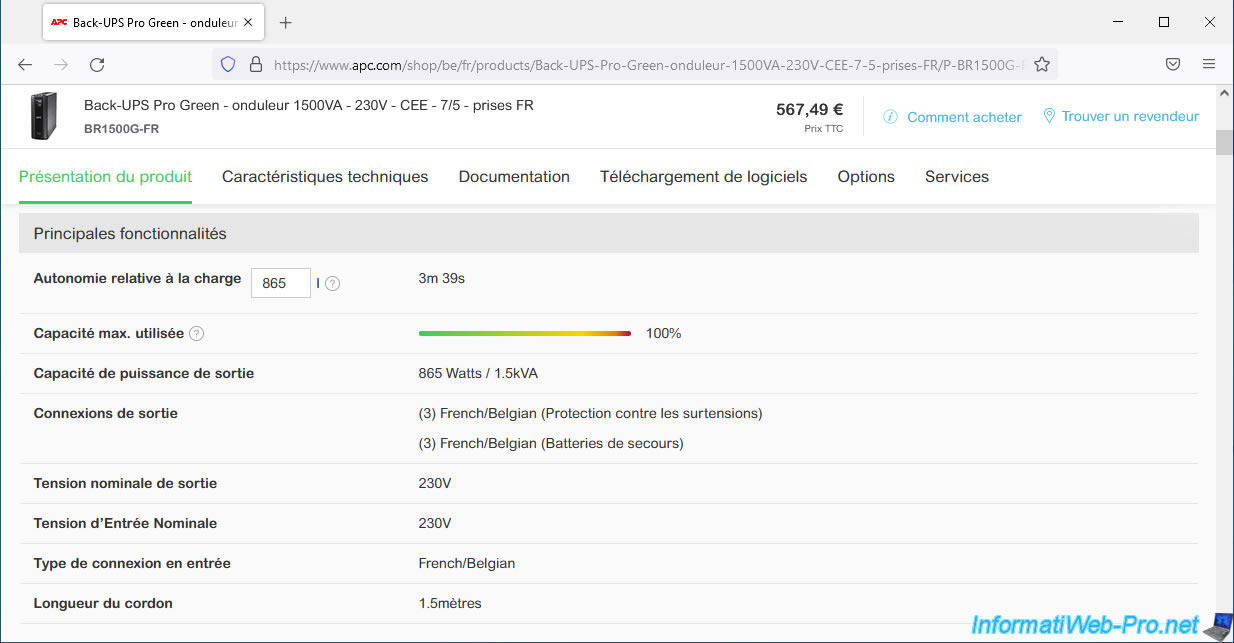

Ainsi, nous pouvons connaitre l'autonomie estimée pour cet onduleur grâce au site d'APC.
Comme vous pouvez le voir, en utilisant 380W avec cet onduleur, nous aurons environ 15 minutes d'autonomie sur batterie (dans le cas où une coupure de courant surviendrait).
Ce qui nous permet de continuer à travailler si la coupure est courte ou d'avoir le temps d'éteindre notre serveur (ainsi que ses machines virtuelles, le cas échéant) correctement avant que les batteries ne soient complètement vides.

2. Déballage de l'onduleur APC Back-UPS Pro 1500 (BR1500G-FR)

Sur le haut de la boite de cet onduleur, vous trouverez les informations les plus importantes :

• la puissance que l'onduleur peut fournir : 1500 VA / 865 Watts
• l'autonomie maximum de cet onduleur pour un PC fixe avec écran qui consommerait environ 40 Watts : jusqu'à 139 minutes d'autonomie
• le nombre de prises électriques (prises secteur) que vous pouvez brancher à l'arrière : 6 prises
• la durée de la garantie : 2 ans
• la présence de la technologie AVR qui permet de réguler la tension (sous-tensions et surtensions)

Comme vous pouvez le voir, cet onduleur éco-énergétique vous permettra d'éviter d'endommager votre matériel et vos données.
Qu'il s'agisse d'un ordinateur et de ses périphériques, d'un serveur, d'un routeur, d'un modem, ...

Notez que l'économie d'énergie est basée sur l'utilisation correcte de la prise maitre (Master) et des prises contrôlées par la prise maitre.
En résumé, vous pouvez configurer l'onduleur pour couper l'alimentation des prises contrôlées lorsque l'équipement branché sur la prise maitre est éteint.
Ce qui permet, par exemple, de couper l'alimentation de votre écran et de vos haut-parleurs lorsque vous éteignez votre ordinateur.

Sur la boite, vous trouverez une étiquette avec :

• SUPPLIER PART NO : le modèle de votre onduleur APC
• PRODUCT SERIAL NO : son numéro de série
• SUPPLIER PART DESC : la description du produit par APC
• UPC CODE : le code-barres (code EAN) du produit. 731304268734.
• Made in Philippines : son lieu de fabrication.

Sur le côté, vous pourrez voir que toutes les pièces de votre onduleur (y compris sa batterie) sont garanties pendant 2 ans, voire 3 ans, si vous vous trouvez dans l'Union européenne.
Vous pourrez également voir que vous êtes protégé à vie jusqu'à 150 000 € pour tout équipement connecté correctement sur votre onduleur qui aurait été endommagé par un problème électrique.
Vous bénéficiez aussi d'un support client joignable par téléphone ou via leur site Internet (www.apc.com/support).

Vous trouverez également les caractéristiques techniques de cet onduleur :

• sa référence (modèle) : BR1500G-FR
• sa puissance de sortie : 1500 VA / 865 Watts
• le nombre de prises secteur disponibles : les 6 prises sont protégées contre les surtensions, mais seulement 3 prises sont aussi protégées contre les coupures de courant (grâce à la batterie).
• prises éco-énergétiques : la prise maitre (protégée contre les coupures de courant grâce à la batterie) contrôle 1 autre prise sur batterie et 2 prises parasurtensions (protégées contre les surtensions).
  Si l'ordinateur branché sur la prise maitre est éteint, l'onduleur peut couper l'alimentation des 3 autres prises (citées précédemment) si la fonctionnalité d'économie d'énergie est activée sur votre onduleur (ceci est désactivable manuellement).
• variation de la tension de sortie : environ 230V sur batterie
• régulation automatique de la tension (AVR) : permet de protéger votre équipement contre les sous-tensions et les surtensions.
  Cette variation est de 176V à 294V et est réglable via le logiciel "PowerChute Personal Edition" d'APC.
• plage de fréquence : 50/60 Hz
• protection contre les surtensions : pour le câble téléphone (RJ11) et le câble réseau (RJ45) de votre serveur
• durée de recharge de la batterie : 8 heures. Néanmoins, dans notre cas, les batteries étaient déjà presque chargées à l'achat.
• logiciel officiel compatible : APC PowerChute Edition personnelle
• interface : série, USB

Pour gérer l'arrêt automatique de votre onduleur, vous pourrez utiliser le logiciel PowerChute Edition personnelle ou PowerChute Network Shutdown d'APC.

PowerChute Edition personnelle v3.1 est compatible avec Windows 7 SP1, 8.1, 10 en 32 bits (x86) et en 64 bits (x64), ainsi qu'avec Windows 11 (x64 seulement)

PowerChute Network Shutdown est compatible avec différents systèmes d'exploitation en fonction de la version de PowerChute Network Shutdown utilisée :

• v4.4.1 (64-bit) : Windows 10, Windows Server 2012 et 2016, ainsi que Linux en 64 bits.
  Inclus : Nutanix, Cisco HyperFlex, HPE SimpliVity, VMware vSAN, Hyper-V.
• v4.4.1 for Virtualization :
  • installeur au format exe : Windows (x64), inclus : Nutanix, Cisco HyperFlex, HPE SimpliVity, VMware vSAN, Hyper-V.
  • machine virtuelle (virtual appliance) : Cisco HyperFlex, HPE SimpliVity, VMware vSAN.
  • mise à jour compatible avec VMware vMA, Virtual Appliance Update.
• v4.3 (64-bit) : MAC OS, Solaris, HP-UX, AIX seulement.
• v4.2 (32-bit) : Windows, Solaris et Linux.
  Cette version est la dernière version supportant les systèmes d'exploitation 32 bits (x86).

Attention : PowerChute Network Shutdown n'est pas compatible avec cet UPS.

Voici à quoi ressemble l'avant de la boite.

A l'arrière du boitier, vous trouverez un schéma de l'arrière de l'onduleur avec :

• en haut à gauche : les connecteurs RJ45 (entrée / sortie) pour protéger l'accès réseau de votre serveur. Ces connecteurs supportent au maximum la norme Gigabit Ethernet (1 Gb/s).
• juste en dessous : un connecteur pour brancher un pack de batteries supplémentaire (facultatif, car batterie supplémentaire vendue séparément)
• en haut à droite : le connecteur série / USB permettant de brancher le câble de données entre l'onduleur et un port USB de votre serveur pour gérer votre onduleur grâce à PowerChute Edition personnelle.
  Ce câble de données est également nécessaire pour arrêter correctement et automatiquement votre serveur ou ordinateur lorsque l'autonomie devient basse.
• juste en dessous : les connecteurs RJ11 (entrée / sortie) pour protéger la ligne téléphonique (si applicable)
• à gauche (Battery backup) : 3 prises protégées par la batterie, ainsi que contre les variations de tensions (sous tensions et surtensions)
• à droite (Surge only) : 3 prises protégées contre les variations de tensions (sous tensions et surtensions), mais pas contre les coupures de courant.
• parmi les 6 prises de cet onduleur, vous remarquerez que la 1ère (en haut à gauche) est la prise maitre et que 3 autres prises sont contrôlées par la prise maitre.
  Lorsque l'économie d'énergie est activée sur votre onduleur, celui-ci coupera l'alimentation électrique des prises contrôlées si l'équipement (en général : le serveur ou l'ordinateur) branché sur la prise maitre est éteint (et ne consomme donc rien ou presque).
  Ce qui évite de consommer de l'électricité pour des équipements qui sont en veille (tel qu'un écran, des haut-parleurs, un scanner, une imprimante, ...).

Vous trouverez également des informations concernant :

• le démarrage à froid : permet de démarrer l'onduleur et le matériel qui est branché sur celui-ci même lorsque l'alimentation secteur n'est pas disponible.
• le temps de recharge : 8 heures (lorsque les batteries sont vides).
• la régulation automatique de la tension (AVR) : permet de corriger la tension pour éviter les sous-tensions et les surtensions.

En ouvrant la boite, vous constaterez que l'onduleur est maintenu par 2 blocs de frigolite (1 au-dessus et 1 en dessous).

Comme vous pouvez le voir, votre onduleur est bien protégé contre les chocs et les impacts potentiels étant donné que celui est bien plus petit que la taille de la boite.

Lorsque vous achetez un nouvel onduleur APC, vous verrez qu'un papier "Quality assurance test" est collé sur celui-ci.
Ce qui prouve que votre onduleur a été entièrement testé avant sa livraison.

Au-dessus de l'onduleur, vous verrez une grille d'aération.

Sur le côte de l'onduleur, vous trouverez le logo d'APC, ainsi qu'une grille d'aération supplémentaire (présente des 2 côtés).

A l'avant de l'onduleur, vous verrez un autocollant transparent vous indiquant de vous référer au manuel de votre onduleur pour utiliser correctement les prises à l'arrière pour optimiser l'économie d'énergie (si vous activez cette fonctionnalité sur votre onduleur).

Comme expliqué précédemment lors de la présentation de l'arrière de la boite, vous trouverez différents connecteurs et plusieurs prises.
Pour en savoir plus, référez-vous aux informations que nous vous avons données précédemment.

Comme vous pouvez le voir, un autocollant jaune est collé sur les prises arrière.

Cet autocollant jaune vous prévient que les batteries de votre onduleur ne sont pas connectées par défaut.
Ce qui est fait par sécurité et aussi pour éviter que les batteries ne se vident toutes seules dans le cas où un onduleur restera en stock trop longtemps chez le fabricant ou un revendeur.
Néanmoins, vous verrez comment les connecter correctement un peu plus loin dans cet article.

En dessous de l'onduleur, vous verrez le cache (à gauche) derrière lequel se trouvent les batteries, ainsi des informations techniques à propos de votre onduleur.
Par exemple : la tension (en Volts), l'intensité (en Ampère), et la fréquence d'entrée. Idem pour les prises protégées uniquement contre les surtensions.

Sur la petite étiquette blanche, vous trouverez le modèle (BR1500G-FR dans notre cas) et le numéro de série de votre onduleur APC.

Dans la boite de votre onduleur, vous trouverez aussi un sachet avec :

• des câbles
• des documents, dont le manuel d'utilisation
• un CD avec le logiciel PowerChute Personal Edition

Pour commencer, vous trouverez un câble RJ11 pour pouvoir protéger la liaison téléphonique grâces aux connecteurs RJ11 disponibles en haut à droite de l'arrière de votre onduleur APC.

Ensuite, vous trouverez aussi un câble de données permettant de relier votre onduleur au port USB de votre serveur.
Ce qui vous permettra de gérer votre onduleur depuis votre serveur, mais aussi d'éteindre correctement votre serveur via le logiciel PowerChute Personal Edition si vous le souhaitez lorsque l'autonomie descendra à la valeur souhaitée.

Comme vous pouvez le voir, le connecteur qui devra être branché sur le port série / USB de votre onduleur ressemble à un connecteur RJ45 où il manque certains fils.

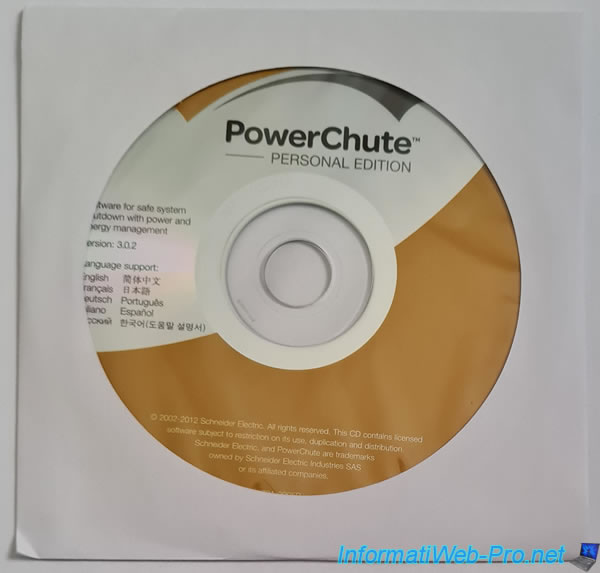

Comme vous pouvez le voir, APC fournit un CD avec le logiciel adapté à votre onduleur.
Néanmoins, dans notre cas, ce CD contient la version 3.0.2 du logiciel PowerChute Personal Edition. Or, la dernière version de PowerChute Personal Edition disponible actuellement sur le site officiel d'APC est la version 3.1.

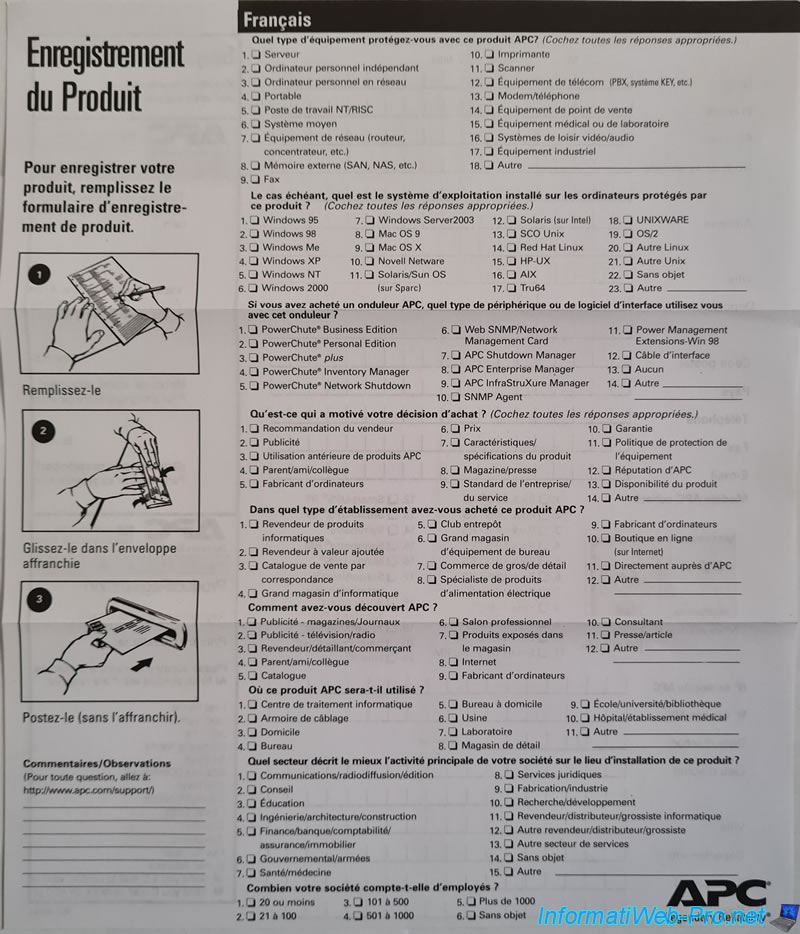

Parmi les documents présents dans le sachet, vous trouverez un papier "Enregistrement du Produit" que vous pourrez renvoyer gratuitement grâce à l'enveloppe spéciale fournie dans le sachet.

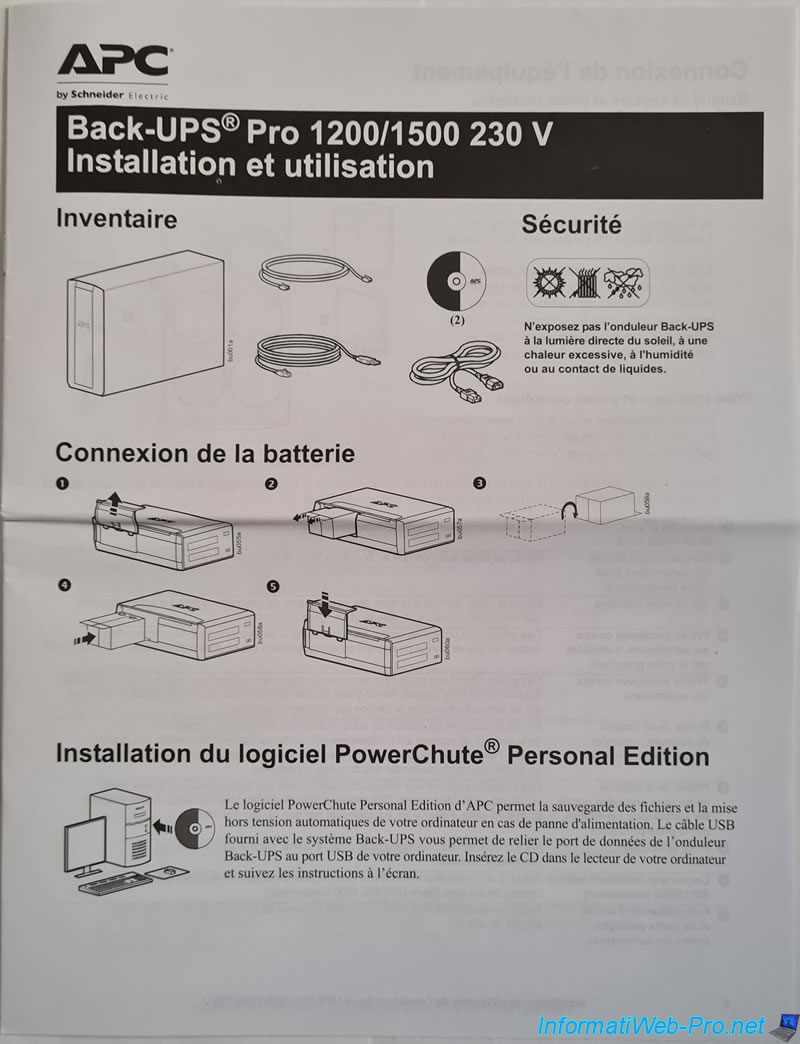

Vous trouverez également le manuel d'utilisation de votre onduleur en français et en anglais au format papier.
Néanmoins, vous pourrez également le retrouver au format PDF depuis la fiche de votre onduleur sur le site officiel d'APC.
Dans le cas de cet onduleur, vous pouvez le retrouver sur ce lien : Onduleur Back-UPS Pro BR1200G-FR/BR1500G-FR.
