Déballage, branchement et utilisation du Lindy KVM Switch Classic HDMI USB 2.0

3. Brancher le PC 1 sur le KVM

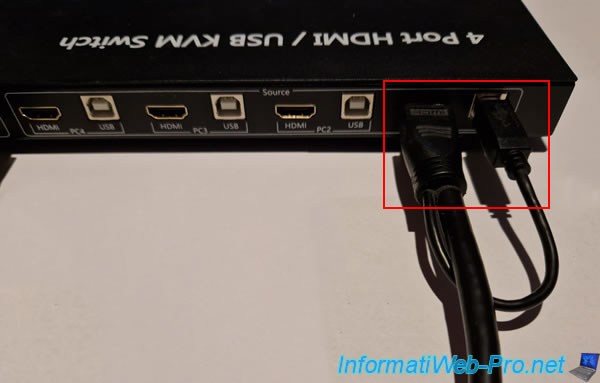

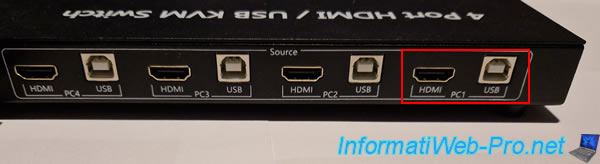

Pour commencer, relier votre 1er PC sur les ports "HDMI" et "USB" pour le PC1 à l'arrière de ce KVM.

Utilisez un des 4 câbles spéciaux et branchez la prise HDMI, ainsi que la prise USB-B (carrée) sur les ports "HDMI / USB" (PC1).

Ensuite, si vous avez une carte graphique dans votre PC (qui est généralement branchée à l'horizontale), branchez l'autre prise HDMI de ce câble sur celle-ci.
Sinon, branchez la prise HDMI de ce câble sur le port HDMI situé à la verticale sur votre ordinateur.
Si besoin, achetez un adaptateur HDMI vers le connecteur que vous avez. Néanmoins, évitez les adaptateurs "HDMI vers VGA" (qui vous feront perdre de la qualité à cause de la conversion "digital" vers "analogique), sauf si vous n'avez pas le choix.

Note : lorsqu'une carte graphique est présente dans votre ordinateur, le connecteur graphique (HDMI, DisplayPort, DVI, ...) est désactivé par défaut.

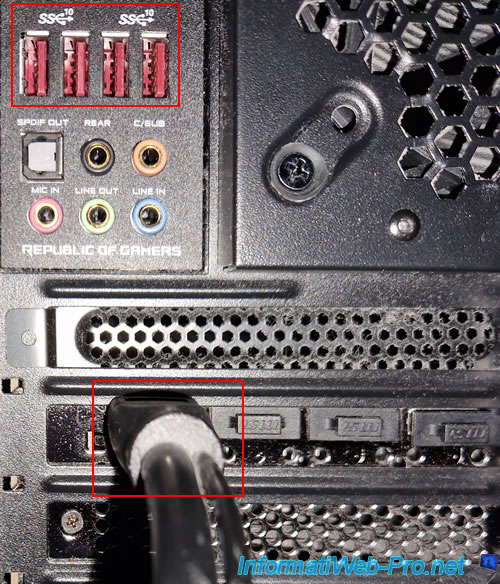

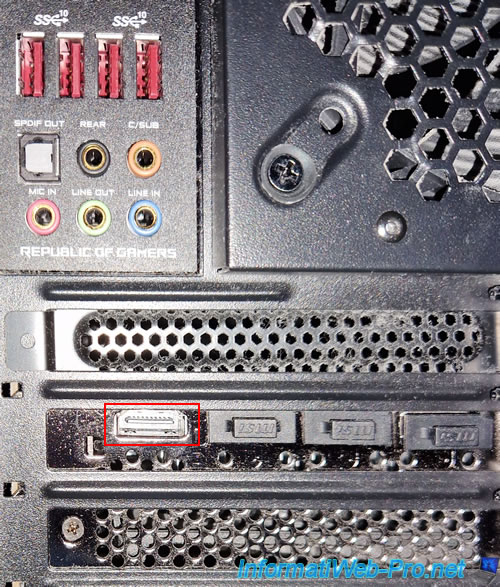

Dans notre cas, nous avons branché le câble du KVM sur notre carte graphique physique.

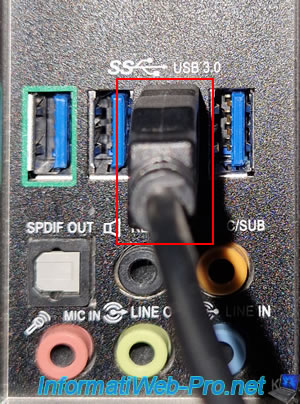

Ensuite, vous devrez connecter le petit câble USB-A (prise rectangulaire) sur un port USB de votre ordinateur.
Le port USB choisi n'a pas d'importance, mais étant donné que le KVM fonctionne en USB 2, évitez les ports USB 3 (sauf si vous n'avez que cette version pour les ports USB de votre ordinateur).

Note : l'USB 3 est simplement plus rapide que l'USB 2. Donc autant garder les ports USB 3 si possible pour transférer des données avec des clés USB ou des disques durs externes, par exemple.

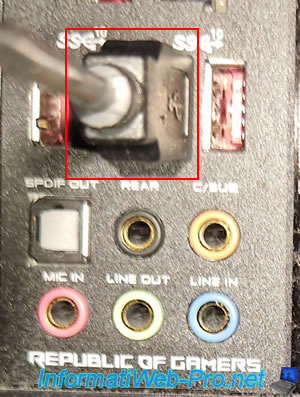

La prise USB est branchée sur notre PC1 qui est un PC fixe gamer.

4. Brancher le PC 2 sur le KVM

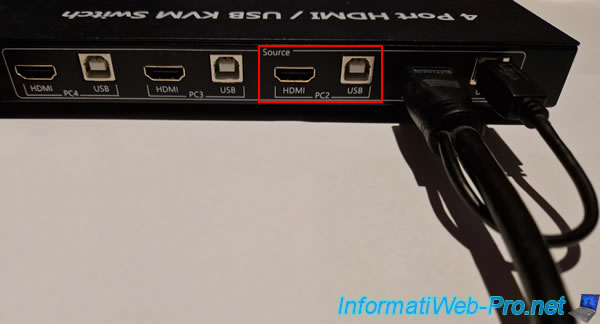

Pour brancher le PC 2, la technique reste la même, excepté que vous utiliserez les ports "HDMI / USB" avec la mention "PC2" juste en dessous.

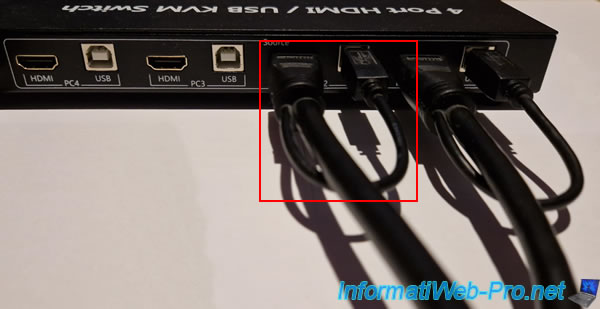

A nouveau, utilisez un des câbles spéciaux fournis et branchez le connecteur HDMI, ainsi que le connecteur USB-B (carré) sur la position "PC2".

Sur ce 2ème PC agissant comme serveur et étant plus performant que le 1er, nous avons une carte graphique Nvidia RTX utilisée principalement pour nos tutoriels de GPU passthrough (= passer une carte graphique à une machine virtuelle).
Dans ce boitier, nous avons la possibilité de la brancher à la verticale, d'où le fait que celle-ci soit à la verticale dans ce cas-ci. D'ailleurs, vous pouvez aussi voir les ports PCI horizontaux juste à gauche sur l'image ci-dessous.

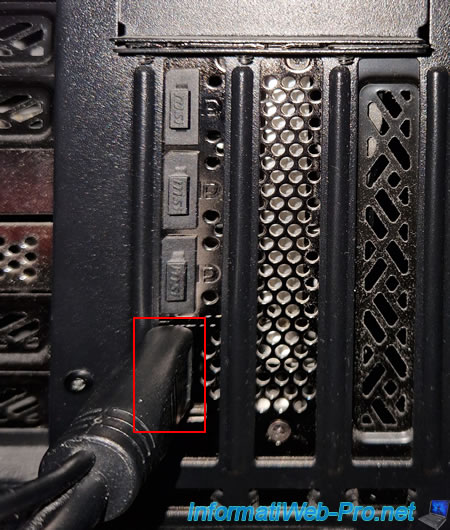

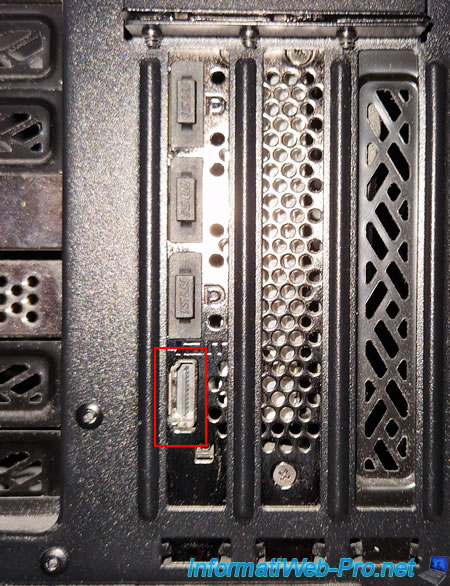

L'autre côté du câble du KVM est branché sur carte graphique à la verticale.

A nouveau, branchez la prise USB-A sur un des ports USB de votre ordinateur.
Note : comme précédemment, de préférence, évitez de brancher cette prise USB sur un port USB 3 (sauf si vous n'avez pas le choix).
Dans notre cas, nous n'avons que des ports USB 3 et 3.1 sur ce PC récent.

5. Brancher l'alimentation du KVM

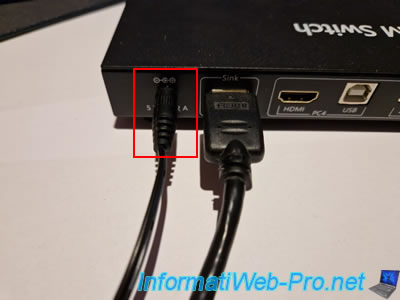

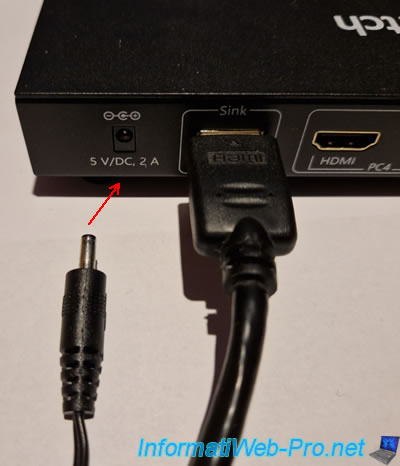

Pour alimenter électriquement ce KVM, vous devrez brancher le petit connecteur rond du transformateur dans le port "5 V/DV, 2 A" situé à l'arrière du KVM.

Ce qui donne ceci.

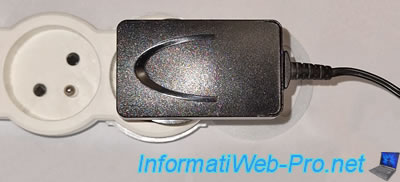

Ensuite, branchez le transformateur dans la prise de courant.

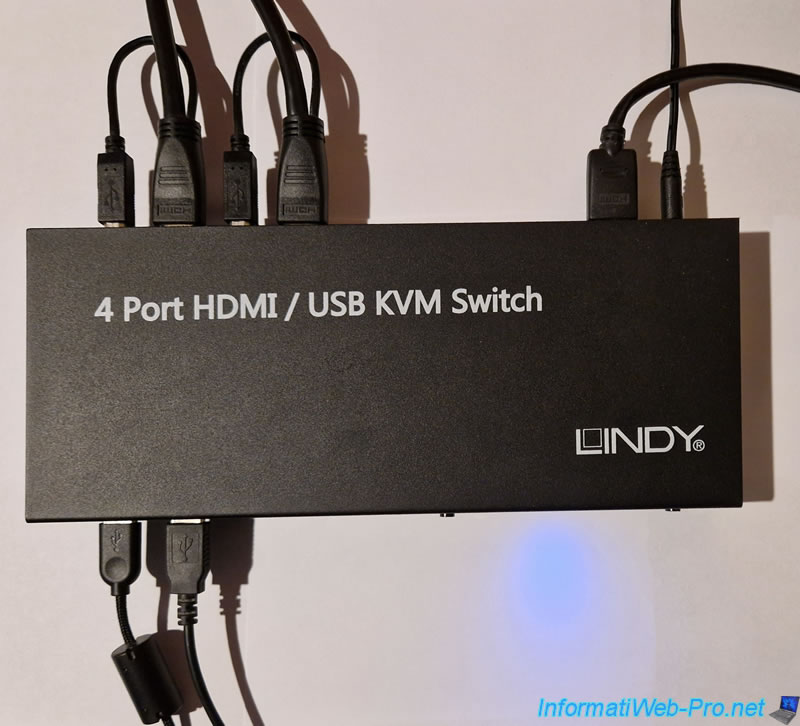

Pour 2 PCs, voici ce que vous devriez obtenir comme câblage au niveau de votre KVM.
Notez que la LED bleue est allumée à l'avant du KVM.

6. Allumer le PC 1

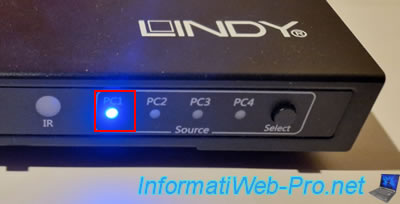

Par défaut, le PC sélectionné est le "PC1".
Dans le cas contraire, appuyez une ou plusieurs fois si nécessaire sur le bouton "Select" à l'avant du KVM pour placer la LED sur le "PC1".

Important : assurez-vous de toujours sélectionner le PC que vous souhaitez allumer sur votre KVM avant d'allumer le PC souhaité.
Sinon, l'ordinateur risque de ne pas redémarrer à cause du clavier qui est manquant.
En effet, le KVM branche virtuellement la souris, le clavier et l'écran uniquement sur le PC sélectionné actuellement sur votre KVM.
Une fois le PC démarré, vous pourrez changer de PC sans problème étant donné que cette vérification est effectuée par le BIOS de votre carte mère uniquement au démarrage de l'ordinateur.
Sinon, tentez de désactiver cette vérification dans le BIOS de votre carte mère si vous avez accès à ce paramètre.

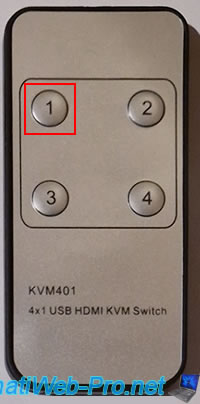

Notez que vous pouvez aussi sélectionner le PC 1 en appuyant sur le chiffre 1 de la télécommande fournie avec le KVM.

Le logo de votre carte mère apparait sur votre écran.

Important : si l'écran reste noir dans votre cas, appuyez 4 fois sur le bouton "Select" du KVM.
Cela permet de changer de PC et de retourner sur le PC sélectionné précédemment (= le PC 1 dans ce cas-ci). Ce qui règlera le problème.
En effet, lorsque vous mettez sous tension le KVM et vos PCs, il arrive que l'écran reste noir malgré que le bon PC soit sélectionné sur le KVM.
Néanmoins, ce problème n'arrive que lors de la mise sous tension du KVM. Ensuite, le problème disparait.

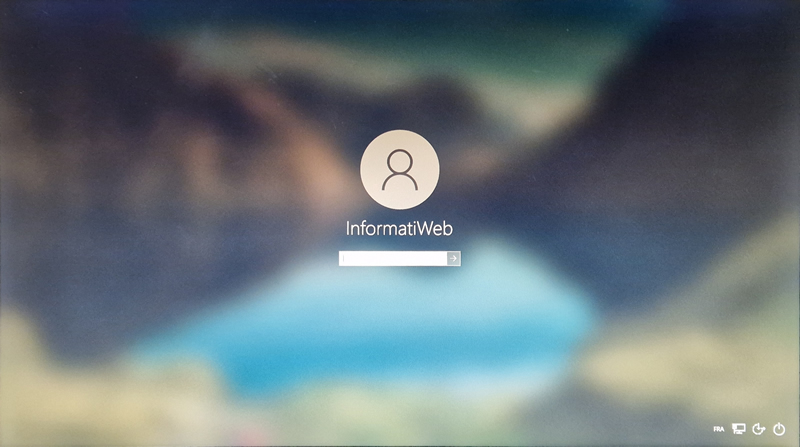

Comme prévu, nous voyons l'écran de connexion de Windows pour notre PC fixe (dont la marque de la carte mère est "ASUS ROG" (Republic Of Gamers)).

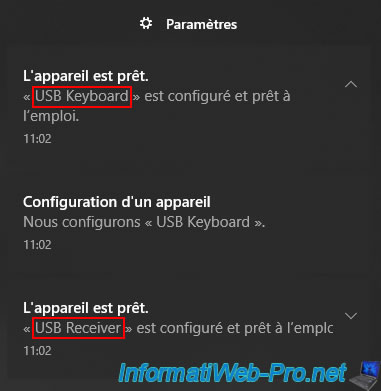

Une fois la session ouverte sur votre PC sous Windows, vous remarquerez que Windows détectera 2 nouveaux périphériques :

• USB Receiver : ce qui correspond au port USB du KVM où la souris est branchée.
• USB Keyboard : ce qui correspond au port USB du KVM où le clavier est branché.

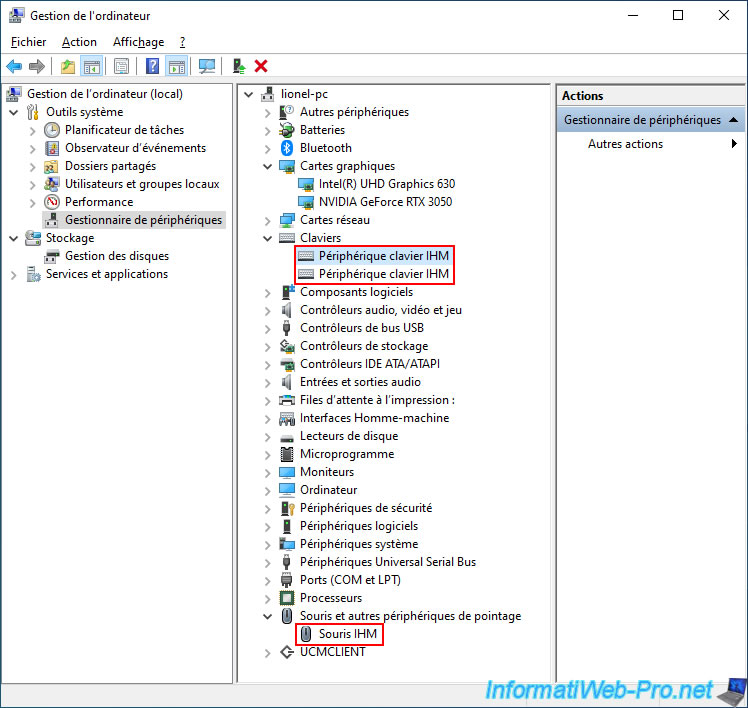

Si vous ouvrez le gestionnaire de périphériques, vous verrez que Windows reconnait une souris et 2 claviers génériques (plutôt que ceux que vous utilisez réellement) :

• Claviers -> Périphérique clavier IHM.
• Souris et autres périphériques de pointage -> Souris IHM

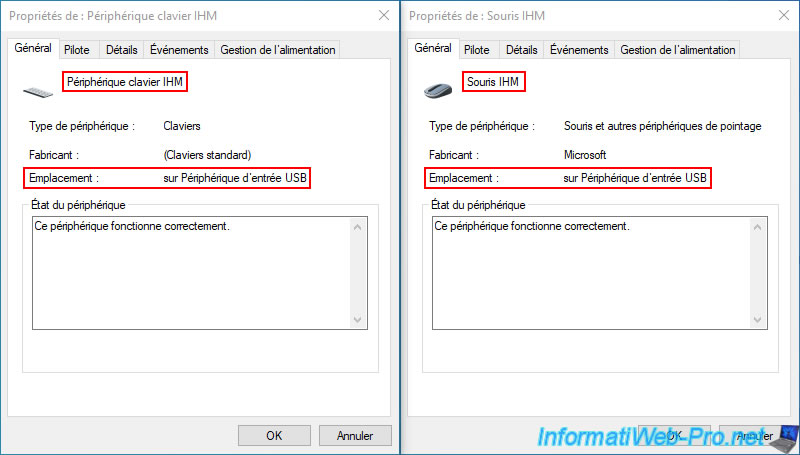

Si vous faites un double clic sur ces périphériques, vous verrez qu'ils sont simplement branchés sur un périphérique d'entrée USB.

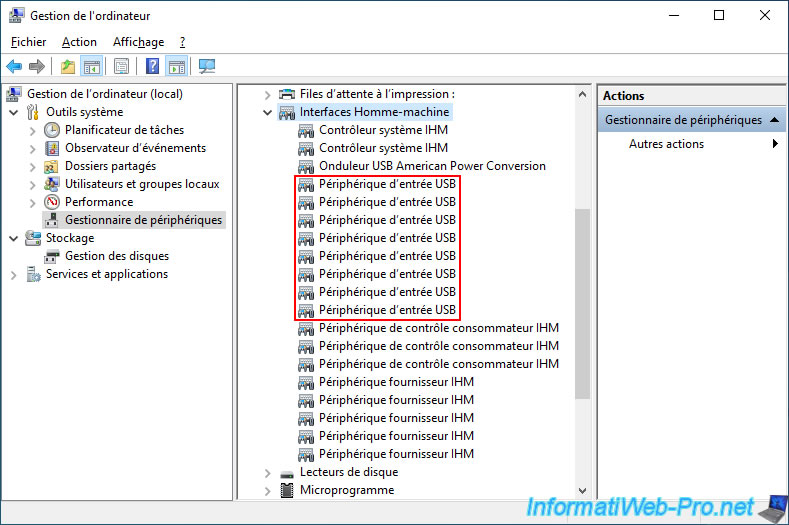

Ce qui correspond à 2 périphériques "Périphérique d'entrée USB" de la section "Interfaces Homme-machine" (= IHM).

Pour mieux comprendre le fonctionnement interne du KVM, si cela vous intéresse, nous vous recommandons d'utiliser le programme "AIDA64".

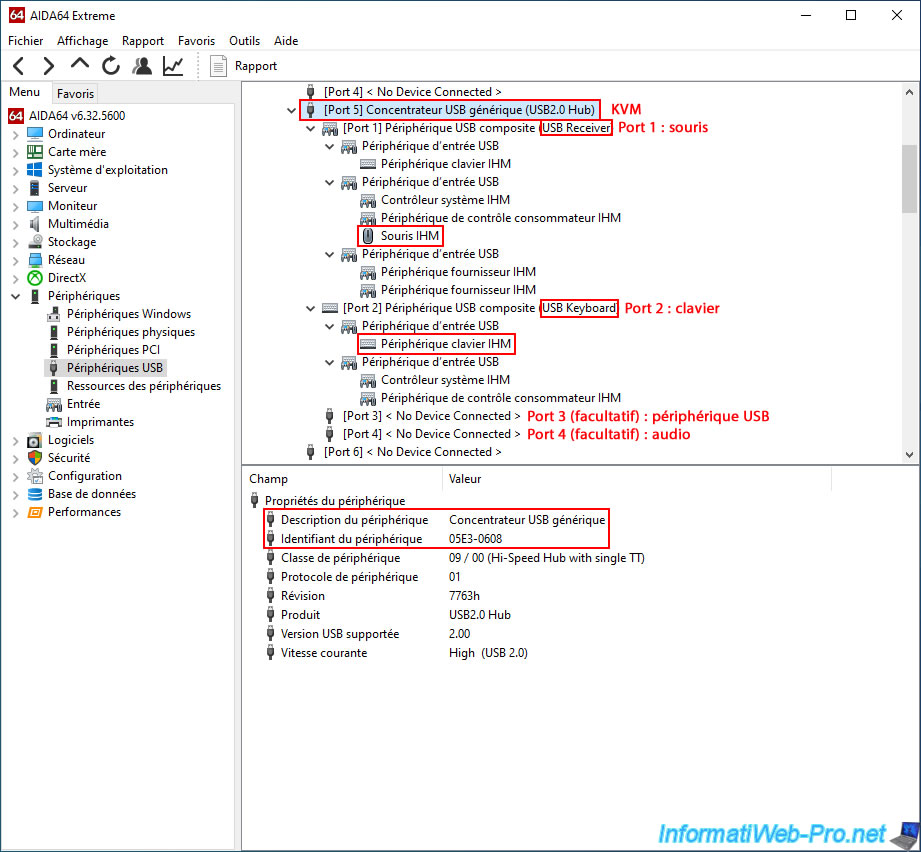

Dans AIDA64, allez dans la section "Périphériques -> Périphériques USB" et cherchez la souris et le clavier.

Comme vous pouvez le voir sur l'image ci-dessous, notre KVM est connecté sur le port 5 de notre ordinateur et est reconnu comme un simple Hub USB 2.0.
Si vous regardez le nombre de ports disponibles sur ce Hub, vous pouvez voir qu'il y en a 4 :

• Port 1 : le port USB situé à gauche sur votre KVM et correspondant à celui utilisé pour la souris.
  Sous Windows, ce périphérique USB est reconnu sous le nom "USB Receiver".
  Vous pouvez d'ailleurs retrouver le périphérique "Souris IHM" dans les sous-périphériques de ce port 1.
• Port 2 : le 2ème port USB situé à gauche sur votre KVM et correspondant à celui utilisé pour le clavier.
  Sous Windows, ce périphérique USB est reconnu sous le nom "USB Keyboard".
  Vous pouvez d'ailleurs retrouver le périphérique "Périphérique clavier IHM" dans les sous-périphériques de ce port 2.
• Port 3 : vous aurez deviné qu'il s'agit du 3ème port USB de votre KVM (comme vous le verrez un peu plus loin dans cet article) sur lequel vous pourrez brancher une clé USB, un disque dur externe ou d'autres périphériques USB.
• Port 4 : correspond à la fonctionnalité "Audio" du KVM (les 2 prises 3.5mm) que vous pouvez activer ou non via le bouton situé à l'avant du KVM.

Si vous sélectionnez le port "[Port X] Concentrateur USB générique (USB2.0 Hub)", vous pourrez voir l'identifiant du périphérique : 05E3-0608.

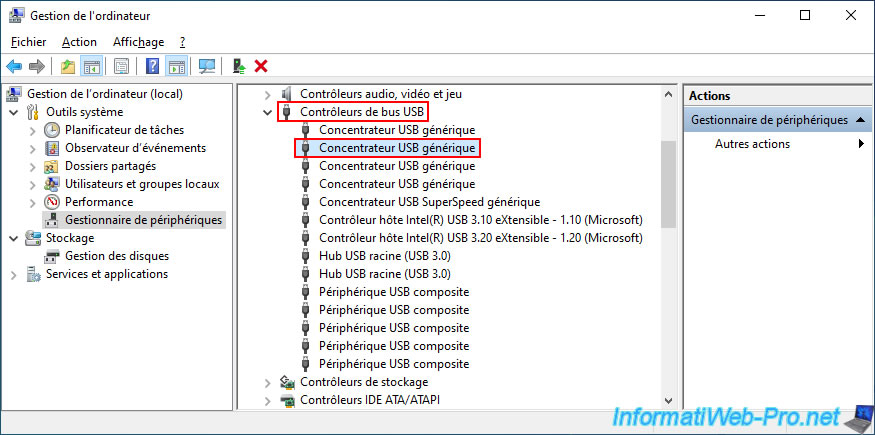

Sous Windows, le "Concentrateur USB générique" se trouve dans la section "Contrôleurs de bus USB" du gestionnaire de périphériques.
Bien qu'il soit beaucoup plus simple de le repérer dans le programme "AIDA64" que dans le gestionnaire de périphériques de Windows.

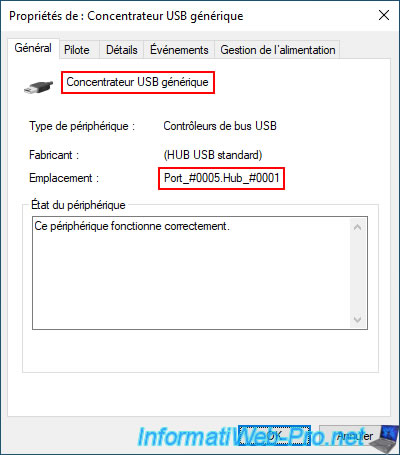

Pour trouver celui qui correspond à votre KVM, basez-vous sur le numéro du port indiqué par Windows pour l'emplacement de ce "Concentrateur USB générique".

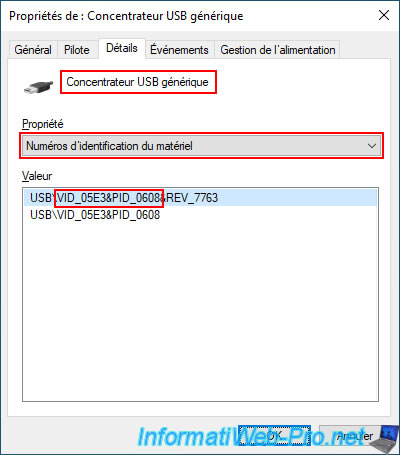

Une fois que vous avez trouvé le bon "Concentrateur USB générique", allez dans l'onglet "Détails", sélectionnez "Numéros d'identification du matériel" et vous retrouverez le même identifiant matériel "VID_05E3&PID_0608".

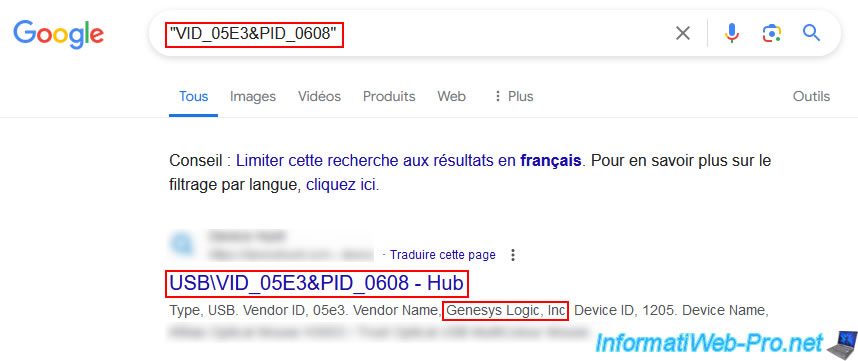

Si vous cherchez cet identifiant matériel "VID_05E3&PID_0608" sur Google, vous trouverez facilement des sites vous indiquant que le fabricant est "Genesys Logic, Inc".

Attention : ne téléchargez jamais de fichiers depuis les sites trouvés (d'où le fait que nous ayons flouté le nom et le domaine du site trouvé).
Bien que les informations soient correctes, les fichiers fournis sont généralement malveillants.
