Étant donné que nous utilisons beaucoup la virtualisation, et en particulier les technologies Citrix pour notre nouveau site "InformatiWeb Pro". Nous devions obligatoirement acheter un contrôleur RAID pour virtualiser le serveur de virtualisation XenServer, le contrôleur de XenDesktop, ainsi que tous les clients et les serveurs nécessaires à l'implémentation de cette solution. Sans parler de la haute disponibilité qui, en règle générale, double le nombre de certains serveurs.

Bref, maintenant que vous avez un exemple d'utilisation d'un contrôleur RAID, passons au déballage du contrôleur : Adaptec RAID 6405.

Note : Ce contrôleur RAID est disponible en version boite (version kit) et en version single (câble non fourni).

Important : PMC-Sierra à qui appartenait la marque Adaptec été racheté par Microsemi Corporation.
Les liens de cet article ont donc été mis à jour en conséquence.

1. Déballage
2. Présentation
   1. Un vrai contrôleur RAID
   2. Support des voyants lumineux grâce à la technologie SES2/SGPIO
   3. Intelligent Power Management
   4. RAID supportés
   5. Une interface web pour gérer vos contrôleurs et vos volumes RAID
3. Conseils

1. Déballage

Pour commencer, voici la boite contenant le contrôleur RAID.

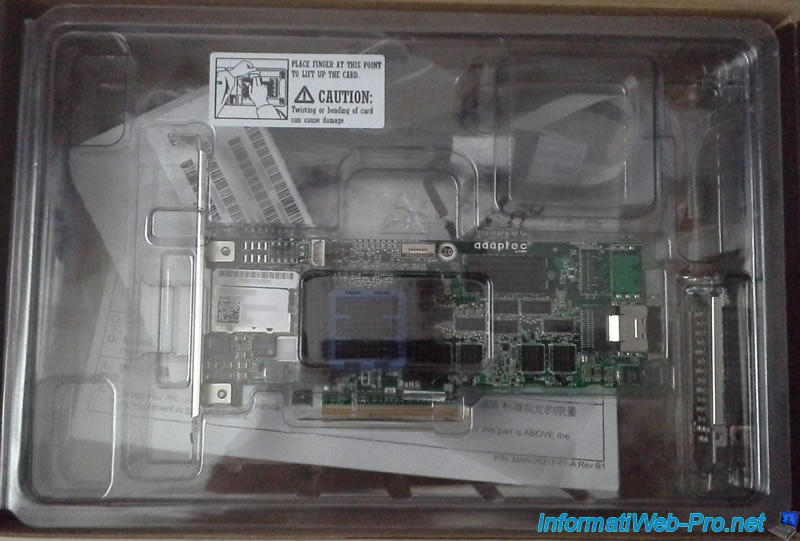

Dans cette boite, vous trouverez :

• le contrôleur RAID : Adaptec RAID 6405
• l'adaptateur "Low-Profile" pour les serveurs ou les tours compactes
• 1 câble SFF-8087 vers 4 prises S-ATA avec bande latérale (câble fourni uniquement dans la version kit ou version boite)
• des notices et d'autres papiers concernant certaines lois qu'Adaptec doit respecter

Le contrôleur RAID Adaptec RAID 6405 est compatible avec les disques durs SAS et SATA grâce au câble fourni.
Note : la vis pour fixer le contrôleur RAID dans la tour n'est pas fournie. Cette vis étant fournie avec le boitier de votre ordinateur. (les vis pour disques durs sont identiques à celle nécessaire pour fixer la carte PCI)

Note : Il n'y a aucun connecteur à l'arrière de la carte.

L'adaptateur "Low-Profile" vous servira uniquement si vous avez un serveur ou une tour compacte.

Si vous avez acheté la version boite (ou kit) de ce contrôleur RAID, vous trouverez un câble "SFF-8087 vers 4 prises S-ATA avec bande latérale".

Ce câble possède plusieurs connecteurs :

• un connecteur Mini SAS (SFF-8087) situé à droite sur l'image
• 4 connecteurs SATA à brancher sur les disques durs que vous souhaitez utiliser pour votre ou vos volumes RAID. (Évidemment, vous n'êtes pas obligés de les brancher tous. Tout dépend du type de RAID souhaité.)
• un connecteur à 8 broches qui est facultatif. Comme indiqué sur la page "Où connecter le câble de bande latérale ?" d'Adaptec, ce câble permet de transmettre les signaux "SGPIO" et "SES-2 over I2C" au "backplane" que l'on voit dans les datacenters. C'est grâce à ces signaux que la LED d'utilisation du disque dur clignote. (Voir point : 2.2. Support des voyants lumineux grâce à la technologie SES2/SGPIO)

Comme vous pouvez le voir sur l'image ci-dessous, le connecteur "Mini SAS (SFF-8087)" se branche dans la prise argentée située sur la droite du contrôleur RAID.
Attention : Comme indiqué dans le QuickStart de la documentation que vous trouverez sur le DVD d'installation, il est conseillé de brancher au minimum un disque dur SATA avec cet ensemble de câbles, avant de brancher ce connecteur "Mini SAS (SFF-8087)" sur le contrôleur RAID.

Sur le côté de la boite, vous trouverez :

• la référence du produit : ASR-6405 KIT
• la révision : REV B
• le "Product PIN"
• le numéro de série du produit (numéro unique qui peut être demandé par le support technique)
• le marquage CE (Conformité Européenne)

Dans la boite, vous trouverez des autocollants avec un TSID qui vous servira lorsque vous contacterez le support d'Adaptec.

Comme indiqué sur cette feuille jaune, si votre produit est défectueux, vous devez le retourner au support technique d'Adaptec et non au site où vous l'avez acheté.

Sur le coté gauche, vous trouverez :

• le contenu de la boite
• les caractéristiques du contrôleur RAID
• les architectures supportées : IA-32, AMD32 (32 Bits / x86), EM64T (Intel 64) et AMD64 (64 Bits / x64)
• les systèmes d'exploitation supportés * : Windows Server, Windows, Linux, FreeBSD, VMware ESXi, Solaris et Citrix XenServer (pilote disponible sur le site d'Adaptec)

* La liste des systèmes d'exploitation supportés est susceptible d'évoluer. Pour obtenir la liste mise à jour ainsi que les pilotes (drivers) nécessaires, consultez la page "Downloads" du site d'Adaptec.

Comme indiqué sur cette feuille, le contrôleur RAID chauffe et votre boitier doit donc être bien ventilé.
Dans notre cas, nous avons un boitier Zalman Z11 Plus qui est plus gros et qui possède plusieurs ventilateurs + un ventirad Noctua. La chaleur n'est donc pas un problème dans notre cas.

Et enfin, vous trouverez le DVD d'installation contenant :

• le pilote (driver) du contrôleur RAID ainsi que le firmware
• la documentation au format PDF. (Le quickstart vous permettra d'installer le contrôleur RAID et créer votre 1er volume RAID)
• le programme "Adaptec maxView Storage Manager" en version 1.0.

2. Présentation

2.1. Un vrai contrôleur RAID

Ce contrôleur est un vrai contrôleur RAID, car il possède 512 Mo de mémoire cache dédiée. Contrairement aux contrôleurs RAID intégrés dans les nouvelles cartes mère, qui sont des RAID hybrides ou pseudo matériel puisqu'ils utilisent le processeur et la mémoire vive présente sur votre carte mère.

Étant donné que ce vrai contrôleur RAID possède son propre processeur et sa propre mémoire vive dédiée :

• il est donc beaucoup plus performant
• il vous permettra d'obtenir de meilleures performances
• Windows ne ralentira pas à cause de l'utilisation du RAID étant donné que le contrôleur RAID s'occupe de tout (excepté si vous transférer un fichier d'un volume RAID vers un disque dur branché sur la carte mère, et inversement)
• il vous coutera aussi plus cher, mais vous bénéficierez des performances d'un vrai RAID. Étant donné qu'un contrôleur RAID a un prix élevé, vérifiez qu'il est totalement compatible avec votre configuration et contactez le support du fabricant ou du site où vous souhaitez l'acheter avant de passer commande. En effet, ce contrôleur vaut 420$ ou 373€, ce n'est pas donné.
• vous pourrez faire tourner plusieurs machines virtuelles en même temps sans aucun ralentissement (si vous avez suffisamment de RAM et une configuration performante, bien entendu. Comme on dit, l'un ne va pas sans l'autre)

2.2. Support des voyants lumineux grâce à la technologie SES2/SGPIO

En règle générale, les contrôleurs RAID sont utilisés dans des serveurs avec des disques durs SCSI ou SAS.
Dans les datacenters, les disques durs sont mis dans des racks pour pouvoir utiliser le hotswap (c'est à dire : de débrancher ou rebrancher un disque dur à chaud, sans éteindre le serveur). Certaines cartes mères "haut de gamme" le permettent aussi comme notre carte mère "ASUS Z97-PRO WI-FI AC".
Comme vous pouvez le voir sur l'image ci-dessous, 2 LED sont présentes à côté des disques durs. Pour que ces LED clignotent, vous devrez brancher le câble à 8 broches pour indiquer l'utilisation du disque dur grâce à la technologie SES2/SGPIO.

2.3. Intelligent Power Management

Pour finir, sachez que ce contrôleur RAID utilise la technologie "Intelligent Power Management" qui permet de baisser jusqu'à 70% la consommation électrique du contrôleur.

Extrait du site français d'Adaptec :

« Intelligent Power Management permet aux utilisateurs de minimiser leur consommation d’énergie en alternant entre trois modes :
1) Normal operation (mode normal) : pleine puissance, vitesse de rotation maximale
2) Standby (mode veille) : mode basse consommation, diminue la vitesse de rotation des disques
3) Power-off (mode arrêt) : les disques ne tournent pas. »

2.4. RAID supportés

Les RAID supportés sont :

• RAID 0 | 2 disques durs requis | Volume agrégé par bandes. (Une moitié des données sur chaque disque dur)
• RAID 1 | 2 disques durs requis | Mode miroir. (Les 2 disques durs contiendront les mêmes données)
• RAID 1E : un mix entre le RAID 0 et le RAID 1. Les données sont découpées en bandes et ces bandes sont dupliquées sur d'autres disques durs.
• RAID 5 : 3 ou 4 disques durs | Volume agrégé par bandes à parité répartie.
  Le RAID 5 consiste à :
  - copier une moitié des données sur le 1er disque dur
  - copier l'autre moitié sur le 2ème disque dur
  - et créer une parité sur le 3ème disque dur (la parité permettra de recalculer le disque dur manquant quand vous remplacerez un disque dur défectueux)
  - si vous utilisez 4 disques durs, vous pourrez créer un spare qui prendra le relais lorsqu'un disque dur sera défectueux
• RAID 5EE
• RAID 6
• RAID 10
• RAID 50 *
• RAID 60 *
• RAID JBOD

* carte d'extension SAS requise.

Parmi les types de RAID, vous trouverez :

• le RAID 0 qui vous permettra de gagner en performance, mais qui est très dangereux en cas de perte d'un disque dur. En effet, l'autre disque dur deviendra inutile puisqu'il ne contiendra que la moitié de chaque donnée.
• le RAID 1 qui vous permettra de gagner en sécurité. En cas de perte d'un disque dur, vous ne perdez aucune donnée. Il vous suffira de remplacer le disque dur défectueux et de réparer le RAID pour copier les données du disque dur intact vers le nouveau disque dur.
• le RAID 5 qui vous permettra de gagner en performance et en sécurité. En cas de perte d'un disque dur, vous ne perdez aucune donnée. Il vous suffira de remplacer le disque dur défectueux et de réparer le RAID pour recalculer les données qui étaient présentes sur le disque dur défectueux.

Pour plus d'informations sur les types de RAID, consultez la page "RAID (informatique)" de Wikipédia.

2.5. Une interface web pour gérer vos contrôleurs et vos volumes RAID

Ce contrôleur RAID est fourni avec un programme nommé "Adaptec maxView Storage Manager".
Note : Le programme fourni sur le DVD d'installation est en version 1.0. Après l'avoir installé sur un ordinateur sous Windows 7 64 Bits, nous nous sommes rendu compte que l'interface web était inaccessible à cause d'erreurs SSL.
Pour résoudre ce problème, il suffit de télécharger la dernière version sur le site d'Adaptec et de l'installer. Ensuite, vous pourrez ignorer l'exception de sécurité affichée par votre navigateur web favori.

Voici quelques aperçus de ce programme :

3. Conseils

Avant d'acheter un contrôleur RAID, voici quelques conseils :

• réfléchissez si cet achat est vraiment utile pour vous ou non. En effet, un contrôleur RAID coute cher et demande une certaine connaissance pour pouvoir le configurer.
• vérifiez que votre tour est assez ventilée pour éviter que ce contrôleur ne surchauffe. En effet, il serait dommage de devoir en racheter un pour cette raison. Si besoin, achetez une nouvelle tour en demandant d'y mettre votre matériel actuel (carte mère, carte graphique, ...).
• utilisez des disques durs d'une marque fiable et un modèle de disque dur adapté à votre utilisation (ici : un RAID). En effet, Western Digital propose des disques durs "Rouge" (Red) pour les RAID et les NAS. Cette marque propose aussi d'autres couleurs pour la bureautique, l'économie d'énergie, ... comme indiqué dans notre article : Créer sa propre configuration - Choisir son ou ses disques durs
• commandez sur un site fiable comme LDLC ou chez un revendeur officiel de Micosemi (anciennement Adaptec).
• vérifiez si le contrôleur est compatible avec le nouveau système EFI présent dans les cartes mères.
  En règle générale, les cartes mères permettent d'utiliser le système EFI ou d'utiliser le mode normal appelé "LEGACY".
  Néanmoins, si votre carte mère ne permet plus d'utiliser le mode LEGACY ou que vous souhaitez installer Windows sur un volume RAID d'une taille supérieure à 2 To, vous devrez utiliser un contrôleur compatible EFI. Si vous voulez installer Windows en activant le système EFI, vous devrez utiliser le système de partitions GPT.
  Pour finir, sachez que la MBR ne peut pas être utilisée sur un disque dur avec une taille supérieure à 2 To.
