Reconstruire automatiquement un disque physique en panne grâce à un Hot Spare dédié (Dedicated Spare) avec un contrôleur Adaptec SmartRAID 3154-8i8e

Précédemment, nous avions créé un volume en RAID 5 avec 3 disques durs (2 servant au stockage des données et le 3ème pour la parité du volume RAID).
Néanmoins, en cas de panne d'un disque dur, vous deviez forcément acheter un nouveau disque dur et ouvrir votre ordinateur / serveur pour le remplacer physiquement au moment où la panne survient.
Cela prend du temps et ce n'est pas envisageable en production.

Pour réduire le temps d'indisponibilité de vos services, vous pouvez ajouter un disque dur supplémentaire que vous définirez en tant que "Hot Spare".
Celui-ci pourra ainsi être utilisé comme disque dur de secours en cas de panne d'un disque physique de votre grappe (Array) ou de n'importe quelle grappe (Array) de votre contrôleur Microsemi Adaptec SmartRAID.
Ce comportement dépendra du choix effectué lors de l'ajout de ce disque physique en tant que "Hot Spare".

  1. Informations concernant le système de Hot Spares
  2. Ajout d'un nouveau disque dur dans votre ordinateur / serveur
  3. Configurer le mode d'activation des Hot Spares (depuis ACU)
  4. Configurer le mode d'activation des Hot Spares (depuis l'interface web : maxView Storage Manager)
  5. Nouveau disque physique non assigné (visible dans ACU et dans maxView)
  6. Définir un disque physique en tant que Spare (via ACU)
  7. Définir un disque physique en tant que Spare (via maxView Storage Manager)
  8. Afficher les Spares configurés sur une grappe (via ACU)
  9. Afficher les Spares configurés sur une grappe (via maxView Storage Manager)
  10. Disque physique associé à une grappe (Array)
  11. Informations visibles dans l'interface web : maxView Storage Manager
  12. Panne d'un disque dur
  13. Reconstruction du disque logique (visible dans ACU)
  14. Reconstruction du disque physique à l'aide du Spare (en cas de panne ou de panne prédite)
  15. Initialisation de la parité
  16. Attente du remplacement du disque physique en panne
  17. Remplacement du disque physique défectueux
  18. Reconstruction automatique du disque physique remplacé (processus de Copyback)
  19. Initialisation de la parité (suite à la reconstruction du disque physique remplacé)

1. Informations concernant le système de Hot Spares

Les Hot Spare peuvent être de type "Dédié" (Dedicated Spare) ou "Remplacement automatique" (Auto-Replace Spare).
Dans le cas de ce tutoriel, nous le configurerons en tant que "Dedicated Spare", ce qui signifie que :

  • ce Hot Spare protégera n'importe quel disque logique redondant
  • ce disque physique sera utilisé pour reconstruire un disque physique défectueux
  • une fois que le contrôleur détectera que le disque dur défectueux de la grappe protégée a été remplacé physiquement, les données présentes sur le Hot Spare seront recopiées vers leur emplacement d'origine (le nouveau disque physique qui remplace physiquement celui en panne). C'est ce qui s'appelle le "Copyback".
    Cela signifie aussi que cela double le temps (reconstruction en cas de panne + Copyback plus tard) pendant lequel votre contrôleur déplacera des données en cas de panne d'un disque dur.
    Ce qui ne serait pas le cas avec un "Auto-Replace Spare".
  • une fois que vous aurez remplacé physiquement le disque dur défectueux de votre grappe par un nouveau disque physique et que le processus de Copyback (expliqué ci-dessus) sera terminé, le "Dedicated Spare" sera de nouveau disponible en tant que "Hot Spare".

Limitations des Hot Spares :

  • les Hot Spares ne peuvent protéger que les disques logiques redondants (donc tous les niveaux de RAID excepté le RAID 0 qui est corrompu dès la perte d'un disque dur).
  • si vous souhaitez protéger un RAID 0 avec un Hot Spare, votre contrôleur devra être configuré pour utiliser le Hot Spare en cas de panne prédite (Predictive activation).
    Néanmoins, cela ne signifie pas que votre RAID 0 sera protégé à 100 %. En effet, il est possible que le disque dur tombe en panne trop tôt (avant sa prédiction de panne ou pendant la reconstruction du disque défectueux) et la perte de données définitive se produira quand même.
  • vous ne pouvez pas obtenir un Spare en utilisant un disque physique qui est déjà assigné à une grappe (Array)
  • vous devez utiliser un disque physique qui a une capacité au moins aussi grande que celle du plus petit disque physique de la grappe que vous souhaitez protéger
  • l'interface (connectique) du Hot Spare doit être identique à celle de la grappe.
    Vous devez donc utiliser un disque SAS pour protéger une grappe SAS ou un disque SATA pour protéger une grappe SATA.
  • etc

Sources :
- PDF : Microsemi Smart Storage Controllers - User Guide - maxView Storage Manager
- pour les Spares : "6.1. Dedicated Spare or Auto-Replace Spare ?" à la page 40
- pour les RAID redondants ou non : "F.2 Non-redundant Logical Drives (RAID 0)" à la page 165

2. Ajout d'un nouveau disque dur dans votre ordinateur / serveur

Pour ce tutoriel, nous avons branché un nouveau disque dur SAS avec le câble 3 qui est déjà relié à notre contrôleur Microsemi Adaptec SmartRAID sur le port CN4.
Les 3 disques durs SAS branchés en dessous sont ceux de notre volume RAID 5 et sont branchés avec les câbles : 0, 1 et 2.

Notez que dans notre cas, ce nouveau disque dur SAS est identique aux autres. Il a donc la même interface (SAS) et la même capacité (taille).
Celui-ci pourra donc être utilisé pour protéger notre grappe RAID 5 sans aucun problème.

3. Configurer le mode d'activation des Hot Spares (depuis ACU)

Au démarrage de votre ordinateur / serveur, appuyez sur les touches "CTRL + A" (clavier QWERTY) ou "CTRL + Q" (clavier AZERTY).

Info : si vous ne pouvez pas redémarrer votre serveur, accédez à l'interface web "maxView" et allez à l'étape suivante du tutoriel.

Dans l'outil de configuration Microsemi Adaptec, allez dans : Configure Controller Settings.

Puis, dans : Modify Controller Settings.

Comme vous pouvez le voir, par défaut, l'option "Spare Activation Mode" est configurée sur : Failure SA.

Si vous tentez de changer la valeur, vous pourrez choisir entre :

  • Failure SA : les Hot Spares configurés sur votre contrôleur Microsemi Adaptec SmartRAID seront utilisés pour reconstruire les disques durs défectueux lorsqu'un disque physique (disque dur / SSD) d'une grappe (Array) protégée tombera en panne.
  • Predictive SA : dans ce cas, les Hot Spares seront utilisés lorsque la panne d'un disque physique membre d'une grappe (Array) protégée sera prédite. Autrement dit, le Hot Spare sera utilisé pour reconstruire le disque dur défectueux un peu avant que celui-ci ne tombe réellement en panne. Ce qui diminue le temps pendant lequel la panne d'un second disque physique pourrait provoquer une perte de données définitive.

Important : comme indiqué par Microsemi, si vous souhaitez protéger un RAID 0 avec Hot Spare, vous êtes obligé de configurer ce mode d'activation sur "Predictive SA".
En effet, lorsqu'un disque physique d'un RAID 0 tombe en panne, cela provoque immédiatement une perte de données définitive et totale de tout ce qui se trouvait sur la grappe (Array) en RAID 0.
Le RAID 0 est donc fortement déconseillé en temps normal, à moins que vous sachiez vraiment ce que vous faites.

Dans notre cas, nous allons choisir "Failure SA" étant donné que nous utilisons un RAID 5.

4. Configurer le mode d'activation des Hot Spares (depuis l'interface web : maxView Storage Manager)

Si vous avez déjà un disque dur libre et que vous ne pouvez pas redémarrer votre ordinateur / serveur, installez maxView sur celui-ci (si ce n'est pas déjà fait) et accédez à cette interface web.
Ensuite, sélectionnez votre contrôleur Microsemi Adaptec SmartRAID à gauche et vous verrez qu'un disque physique (Physical Device) supplémentaire a apparu et que celui-ci n'est pas assigné (Unassigned Drive) pour le moment.

Si vous allez dans l'onglet "Resources" de votre contrôleur, vous verrez que l'état de votre nouveau disque physique est "Ready".
Ce qui signifie que vous pourrez l'utiliser plus tard en tant que Spare si vous le souhaitez. Cliquez sur la petite flèche bleue située à sa droite.

Comme vous pouvez le voir, ce disque physique est en état "Ready" et son type de configuration (Configuration Type) est "non assigné" (Unassigned).
Ce qui signifie que votre contrôleur ne l'utilise pas pour le moment. Ce disque physique est donc libre.

Pour configurer le mode d'activation de vos futurs Spares, sélectionnez votre contrôleur à gauche et cliquez sur la 1ère icône du bloc "Controller" situé en haut de la page.

Dans l'onglet "Data Protection", vous retrouverez le même paramètre "Spare Activation Mode" avec les valeurs :

  • Failure : les Hot Spares seront utilisés lorsqu'un disque physique d'une grappe (Array) protégée tombera en panne
  • Predictive : les Hot Spares seront utilisés lorsque la panne d'un disque physique d'une grappe (Array) protégée sera prédite. Donc, il sera utilisé avant que le disque physique ne tombe réellement en panne.

Pour rappel : si vous souhaitez protéger un RAID 0 avec un Spare, vous devez choisir "Predictive" pour tenter de protéger votre grappe RAID 0.
Attention : il est tout à fait possible qu'un disque physique de votre RAID 0 tombe en panne trop vite et que la reconstruction n'ait pas le temps d'être effectuée entièrement.

5. Nouveau disque physique non assigné (visible dans ACU et dans maxView)

Ceci n'est pas nécessaire, mais si vous pouvez redémarrer votre ordinateur / serveur, sachez que vous pourrez vérifier si votre disque physique est libre ou non en accédant à l'outil de configuration Microsemi Adaptec (ACU).
Dans cet outil de configuration, allez dans : Disk Utilities.

Dans la liste qui s'affiche, nous retrouvons notre nouveau disque dur connecté à l'emplacement : CN4:01:003.
Sélectionnez-le et appuyez sur Enter.

Sélectionnez "Device Information" et appuyez sur Enter.

En bas, vous verrez que ce disque physique n'est pas associé à une grappe (Associated to Array : No).
Ce qui signifie que ce disque physique est libre et que vous pourrez le définir en tant que Spare si vous le souhaitez.

Si vous ne pouvez pas redémarrer votre ordinateur / serveur, vous pouvez aussi le vérifier très facilement via maxView Storage Manager.
Sélectionnez le disque physique que vous venez de brancher et vous verrez que son état est "Ready". Ce qui signifie que celui-ci est libre.

6. Définir un disque physique en tant que Spare (via ACU)

Toujours dans l'outil de configuration accessible au démarrage de votre ordinateur / serveur, allez dans : Array Configuration.

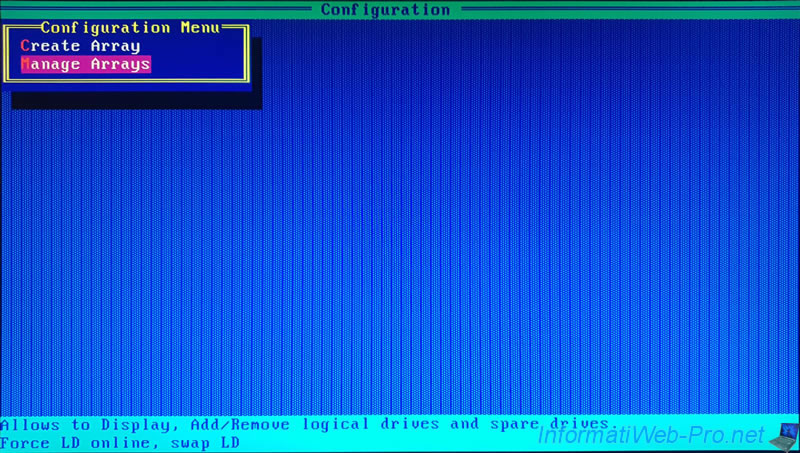

Puis, dans : Manage Arrays.

Sélectionnez la grappe que vous souhaitez protéger avec un Spare et appuyez sur les touches "CTRL + S" (comme indiqué en bas de l'écran).

Si aucun disque physique éligible pour cette grappe n'a été trouvé par votre contrôleur Microsemi Adaptec SmartRAID, le message d'erreur "No eligible disk found to create a hot spare" apparaitra.
Si tel est le cas, référez-vous aux limitations citées à l'étape "1. Informations concernant le système de Hot Spares" du tutoriel.

Assurez-vous notamment que le disque physique que vous souhaitez utiliser :

  • est libre
  • que sa capacité (taille) est suffisante = supérieure à celle du plus petit disque physique de cette grappe (Array)
  • son interface (SAS/SATA) correspond à celle de la grappe
  • etc

Si votre disque physique est éligible, cet écran s'affichera avec 2 colonnes :

  • une colonne "Select Hotspare drives" listant les disques durs connectés à votre contrôleur Microsemi Adaptec.
    Ceux étant déjà utilisés par votre contrôleur (pour cette grappe ou d'autres grappes) sont affichés en gris.
    Ceux qui sont actuellement libres et disponibles pour être utilisés en tant que Spare pour cette grappe sont affichés en blanc et peuvent être sélectionnés.
  • une colonne "Selected Drives" listant les disques durs que vous venez de sélectionner pour les ajouter en tant que Spare à cette grappe.

Pour ajouter un disque physique en tant que Spare, utilisez les flèches du clavier pour sélectionner un disque physique, puis appuyez sur la barre d'espace ou la touche "Insert ou Ins" pour l'ajouter à la liste "Selected Drives".

Une fois que vous avez sélectionné le ou les disques que vous souhaitez utiliser en tant que Spare à cette grappe, appuyez sur Enter pour valider la sélection.

Confirmez les changements en appuyant sur la lettre "Y".

Sélectionnez le type de Spare que vous souhaitez utiliser :

  • Dedicated Spare Drive : ce Spare peut être assigné à une ou plusieurs grappes et protégera n'importe quel disque logique présent sur celles-ci.
    En cas de panne (ou de panne prédite, en fonction du mode d'activation configuré sur votre contrôleur), ce Spare sera utilisé pour reconstruire le disque dur défectueux.
    Ensuite, lorsque vous remplacerez physiquement le disque dur qui était en panne, les données du Spare seront recopiées vers l'emplacement d'origine (processus appelé : Copyback).
  • Auto replace drives : ce Spare est assigné à cette grappe et protégera n'importe quel disque logique présent sur celle-ci.
    En cas de panne (ou de panne prédite, voir explication ci-dessus), ce Spare sera utilisé pour reconstruire le disque dur défectueux et deviendra ensuite définitivement un membre de cette grappe.
    Dans ce cas, n'oubliez pas de configurer un nouveau Spare plus tard pour cette grappe si vous souhaitez conserver ce système de Spare sur votre grappe.

Dans le cas de ce tutoriel, nous avons sélectionné "Dedicated Spare Drive".

Ensuite, appuyez sur Enter pour terminer la configuration des Spares.
