1.5. Informations sur le contrôleur Broadcom MegaRAID

Pour que les informations de votre contrôleur Broadcom MegaRAID soient mises à jour, sortez de l'outil de configuration Broadcom (sans sortir du BIOS de votre carte mère, car ce n'est pas nécessaire).
Puis, rentrez à nouveau dans : BROADCOM <MegaRAID 9560-8i 4GB> Configuration Utility".

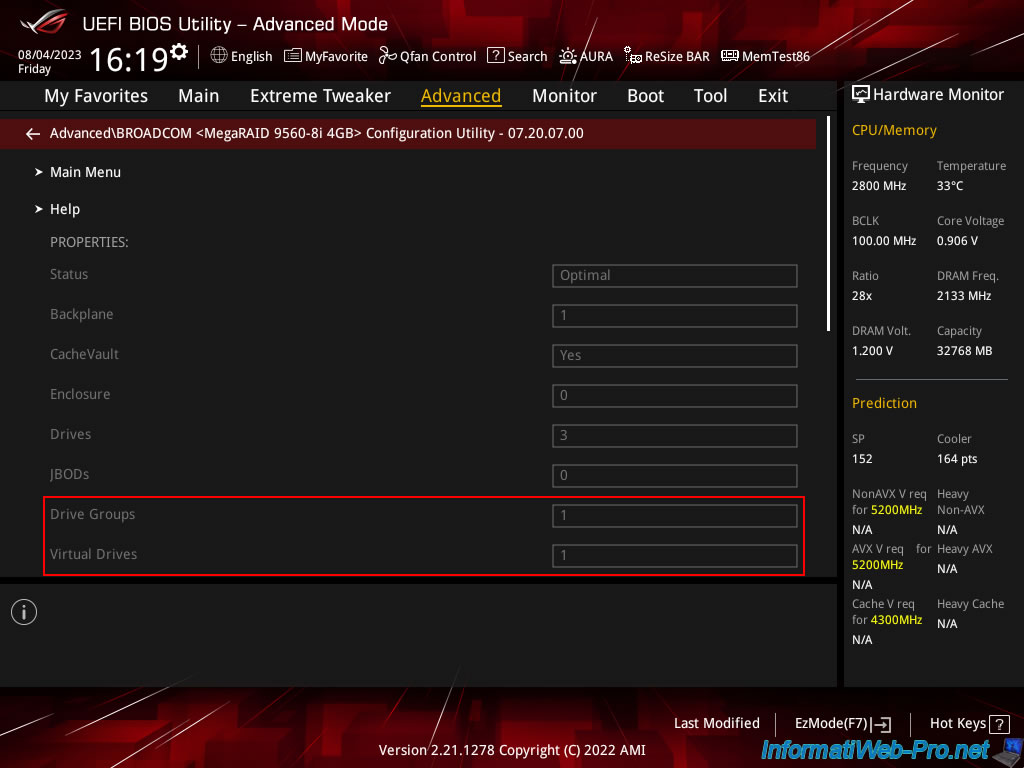

Comme vous pouvez le voir, il y a maintenant :

• Drive Groups : un groupe de disques.
• Virtual Drives : un disque virtuel.

Sortez du BIOS de votre carte mère sans sauvegarder les changements.
En effet, les changements effectués via l'outil de Broadcom sont sauvegardés depuis cet outil Broadcom.
Or, l'option de sauvegarde du BIOS de votre carte mère ne concerne que les paramètres du BIOS de la carte mère (PAS ceux de l'outil de Broadcom fonctionnant grâce à HII).

Dans le BIOS d'une carte mère Asus ou Asus Rog, allez dans l'onglet "Exit" et cliquez sur : Discard Changes & Exit.

Cliquez sur Ok.

Si l'erreur "BlInitializeLibray failed 0xc0000001" apparait, appuyez simplement sur le bouton "Reset" de votre ordinateur.
Cette erreur n'apparaitra plus.

Cela est très probablement dû à un bug lorsque vous utilisez certains menus et/ou options de l'outil de Broadcom.
En effet, le BIOS de votre carte mère n'a aucune connaissance de comment est conçu l'outil de Broadcom.
Si cet outil est accessible via le BIOS de votre carte mère, c'est uniquement grâce à HII.

2. Informations du contrôleur affichées au démarrage (mode BIOS Legacy uniquement)

Si vous configurez le BIOS de votre ordinateur pour démarrer en mode BIOS Legacy, vous verrez ceci apparaitre.
Néanmoins, vous ne le verrez surement pas dans votre cas, car l'outil de configuration de Broadcom n'est disponible que lorsque votre ordinateur démarre en mode UEFI.

Plain Text

BROADCOM MegaRAID SAS-MFI BIOS
...

Dans la liste des disques qui s'affiche, vous verrez notamment votre nouveau disque virtuel en RAID 5 (dans notre cas).

Plain Text

     239 BROADCOM Virtual Drive      RAID 5      3814400MB.

Vous verrez également que le nombre de disques virtuels a augmenté et que le contrôleur Broadcom MegaRAID vous indique que l'adaptateur hôte peut supporter plus de 64 périphériques, mais que le BIOS ne peut en gérer que 64 au maximum.

Plain Text

1 Virtual Drive(s) found on the host adapter.
0 JBOD(s) found on the host adapter.

1 Virtual Drive(s) handled by BIOS.
0 JBOD(s) handled by BIOS.

The host adapter supports more than 64 devices. BIOS can manage a maximum of 64 devices.

3. Partitionner le disque logique RAID

Pour pouvoir stocker des données sur votre disque logique RAID depuis Windows, vous devez d'abord partitionner celui-ci.
Pour cela, dans l'explorateur de fichiers, faites un clic droit "Gérer" sur "Ce PC".

Allez dans "Gestion des disques" et une fenêtre "Initialiser le disque" apparaitra.
Cliquez sur OK.

Note : la table de partition GPT est requise si le disque a une capacité de plus de 2 To.

Partitionnez ce disque logique comme vous le souhaitez.
Pour cela, faites un clic droit "Nouveau volume simple" sur ce disque.

L'assistant apparait.

Dans notre cas, nous avons laissé la taille par défaut pour créer une partition unique sur ce disque logique RAID.

Changez la lettre si vous le souhaitez.

Indiquez un nom de volume et cliquez sur Suivant.

Cliquez sur Terminer.

Le disque logique RAID est partitionné.

La partition créée apparait dans l'explorateur de fichiers.

4. Initialisation terminée

Pour voir l'avancement de l'initialisation de votre disque logique RAID, retournez dans le menu "Advanced" du BIOS de votre carte mère.
Ensuite, cliquez sur : BROADCOM ... Configuration Utility.

L'outil de configuration de Broadcom apparait.

Descendez dans la page et regardez le champ "Virtual Drive Operation in Progress".
Si la valeur est "None", c'est que l'initialisation de votre disque virtuel est terminée.

En haut de page, cliquez sur : Main Menu.

Puis, allez dans : Virtual Drive Management.

La liste de vos disques virtuels apparait.
Si le mot "Initiailization" n'est plus affiché à la fin de ces lignes, c'est que l'initialisation du disque virtuel souhaité est terminée.
