Récemment, nous avons changé de PC et nous avions besoin d'un nouveau contrôleur RAID. En effet, l'ancien ne supportait pas le démarrage sécurisé via l'UEFI.
Nous avons donc cherché un modèle chez Microsemi (pour rester dans la même marque). Mais les délais de livraison étaient d'un an à cause de la pénurie de puces.
Nous nous sommes donc tournés vers son principal concurrent. A savoir Broadcom (qui a racheté la société LSI qui avait elle-même racheté la société 3ware).
Il est donc possible que vous trouviez des informations concernant les contrôleurs RAID MegaRAID avec ces 3 marques (en fonction de la date) : Broadcom, LSI ou 3ware.

1. Quels produits acheter lorsque vous souhaitez acheter un contrôleur RAID chez Broadcom
2. Acheter des composants RAID de Broadcom chez Senetic
3. Déballage du contrôleur Broadcom MegaRAID Tri-Mode 9560-8i
4. Déballage du module de protection du cache Broadcom CVPM05
5. Déballage du câble : x8 8654 to 8xU.3 Direct 1M
6. Déballage de la plaque de montage Broadcom BBU-BRACKET-05
7. Monter le module CVPM05 sur la plaque de montage
8. Brancher le contrôleur RAID Broadcom et la batterie CVPM05 dans votre PC
9. Ecran de démarrage du contrôleur Broadcom MegaRAID 9560-8i

1. Quels produits acheter lorsque vous souhaitez acheter un contrôleur RAID chez Broadcom

Lorsque vous souhaitez acheter des produits Broadcom (le contrôleur RAID, les câbles, le module de protection, ..., vous êtes obligé de passer par un intermédiaire (qui travaille souvent uniquement avec les professionnels).
En effet, les produits Broadcom récents sont rarement disponibles sur les sites e-commerces destinés aux particuliers (tels que LDLC, Amazon, ...).
Ce qui est plutôt embêtant si vous êtes un geek et que vous souhaitez acheter un contrôleur RAID créé par Broadcom pour obtenir de meilleures performances avec vos machines virtuelles (par exemple).

Néanmoins, vous verrez que nous avons trouvé un revendeur professionnel sérieux qui accepte aussi les commandes effectuées par des particuliers et qui propose tous les composants Broadcom dont vous aurez besoin.

Dans notre cas, nous avons choisi le contrôleur Broadcom MegaRAID 9560-8i.
Comme vous pouvez le voir, ce contrôleur RAID supporte les disques SAS, SATA et NVMe et supporte les backplanes U.3.

Note : le terme "backplanes" fait référence à un vrai serveur, mais vous pouvez aussi utiliser ce contrôleur RAID dans un PC fixe sans aucun problème.

Si vous regardez en bas de la page, vous verrez que vous pouvez ajouter une protection pour l'utilisation du cache grâce au module "CacheVault".

Attention : ce composant n'est pas inclus avec le contrôleur RAID Broadcom et vous devrez donc trouver la référence de celui-ci en cliquant sur le lien "MegaRAID 9500 PCIe Gen 4.0 ..." situé juste en dessous.

En cliquant sur le lien "MegaRAID 9500 PCIe Gen 4.0 Tri-Mode Storage Adapters Product Brief", vous verrez un document PDF apparaitre où vous pourrez trouver :

• Cache Size : la taille du cache du contrôleur RAID Broadcom choisi.
  Dans notre cas, le contrôleur "Broadcom MegaRAID 9560-8i" possède un cache de 4 GB.
• Cache Protection : la référence du module permettant de protéger ce cache est "CVPM05".

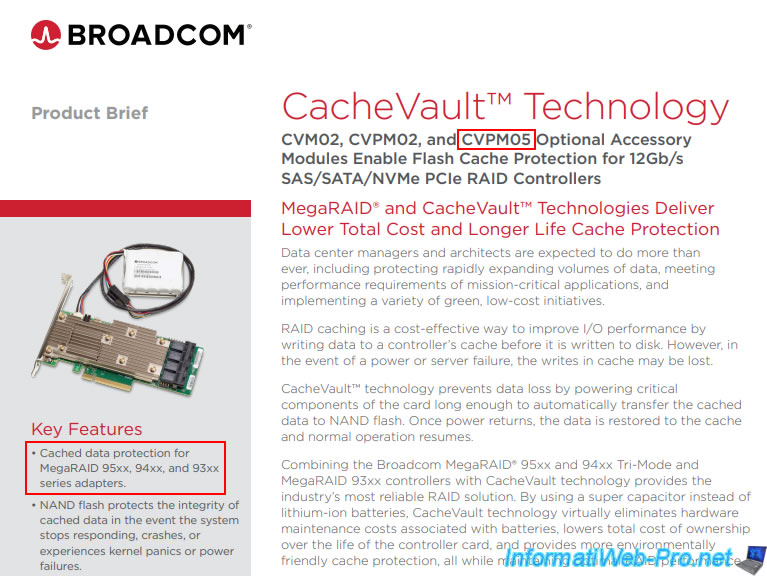

Dans le document PDF "CacheVault™ Technology Product Brief", vous verrez effectivement que le module "CVPM05" est compatible avec les contrôleurs MegaRAID 95xx, 94xx et 93xx.
Dont notre contrôleur "Broadcom MegaRAID 9560-8i".

Pour fixer la batterie (blanche sur l'image ci-dessus) dans votre PC ou serveur, vous pouvez utiliser une plaque qui peut être fixée dans un emplacement PCIe de votre PC ou serveur.

Attention : à nouveau, cette plaque n'est pas fournie avec le contrôleur MegaRAID ni avec le module de protection "CVPM05".

En effet, chez Broadcom, si vous regardez à la fin de ce document PDF, vous verrez que la plaque de montage est facultative et donc disponible séparément sous la référence "L5-25376-00".
Notez tout de même que le manuel de montage se trouve dans la boite du module de protection "CVPM05" et non dans la boite de cette plaque de montage facultative.

Pour trouver cette plaque de montage chez votre revendeur, vous pouvez chercher sa référence "L5-25376-00" indiquée dans le document ci-dessus ou le nom qui y correspond "BBU-BRACKET-05" visible sur la page "Cache Protection for RAID Controller Cards" du site de Broadcom.

Pour finir, il faut que vous trouviez le câble compatible avec votre contrôleur RAID Broadcom et vos disques durs SATA (dans notre cas).
Sauf qu'au 1er abord, aucun de ces câbles officiels ne possède de connecteurs SATA. Bien que les disques durs SATA soient supportés par notre contrôleur "Broadcom MegaRAID 9560-8i".
Le câble que vous devez acheter si vous souhaitez utiliser des disques durs SATA est le câble avec la référence "05-60006-00" qui possèdent donc :

• un connecteur "SFF-8654 (SlimSAS)" à brancher sur votre contrôleur RAID Broadcom.
• 8 connecteurs U.3 (qui supportent les disques durs SATA, SAS et normalement les disques NVMe aussi).

Important : avec le câble "05-60006-00", vous aurez besoin d'une alimentation avec des connecteurs Molex pour vos disques durs SATA.

Pour savoir quel câble utiliser pour connecter des disques durs SATA à notre contrôleur Broadcom MegaRAID, nous avons simplement contacté le support de Broadcom qui nous a répondu que :

• le câble officiel "05-60006-00" nous permettait de connecter directement des disques durs SAS ou SATA à notre contrôleur "Broadcom MegaRAID 9560-8i".
• un câble tiers "1m SFF-8654 to 8 x SATA cable without sideband" vendu par "PC PitStop" et qui est utilisé sans problème par beaucoup de clients permettait aussi de connecter des disques durs SATA à ce contrôleur RAID Broadcom.

Si vous cherchez "u.3 tri mode" dans Google Images, vous trouverez facilement le schéma ci-dessous où vous comprendrez aisément que les 3 connectiques (SAS, SATA et NVMe) sont supportées par le connecteur U.3.
En effet, en fonction des "pins" qui font contact, le connecteur est capable de savoir quelle connectique est utilisée sur le disque branché.

Maintenant que vous avez les références de TOUS les composants que vous devez acheter, il vous reste à trouver un revendeur de produits Broadcom.
Pour cela, allez dans la section "How To Buy -> Find a Partner or Distributor" du site de Broadcom et sélectionnez :

• Product Type : Hardware.
• Region : votre continent. Par exemple : Europe.
• Location : votre pays. Par exemple : France, Belgium, ...
• Distributor : All.

Ensuite, cliquez sur : Go.

Note : comme vous l'aurez compris, ces revendeurs s'attendent à être contactés par des professionnels avec un numéro de TVA et potentiellement un nom de société (à moins d'être indépendant).

2. Acheter des composants RAID de Broadcom chez Senetic

Si vous souhaitez acheter votre contrôleur RAID Broadcom, ainsi que ses composants associés en tant que particulier ou en tant que professionnel, nous vous recommandons de passer par Senetic qui est disponible dans de nombreux pays.
En effet, Senetic S.A. fait partie du programme de partenariat Microsoft Cloud.
Notez que le site de Senetic est disponible via plusieurs domaines en fonction de votre pays. Si besoin, cliquez en haut à gauche sur "France" pour choisir votre pays.
Les liens de cet article pointent par défaut sur le site dédié à la France.

Important : nous avons personnellement passé commande chez eux et nous avons bien reçu les différents composants Broadcom.

Source : Welcome APAC #MSPartners to the Microsoft Cloud Partner Program - MAICPP APAC.

Pour commencer, nous avons acheté le contrôleur RAID : Broadcom MegaRAID 9560-8i contrôleur RAID PCI Express x8 4.0 12 Gbit/s - Senetic.
Ce contrôleur RAID Broadcom possède les références suivantes :

• EAN : 830343007479
• Part number : 05-50077-01

Ensuite, nous avons acheté le module de protection du cache : Broadcom CVPM05 Module de protection du cache - Senetic.
Ce composant possède les références suivantes :

• EAN: 5901165781504
• Part number: 05-50039-00

Nous avons aussi acheté la plaque de montage facultative pour le module CVPM05 : BROADCOM BBU-BRACKET-05 Remote Mounting Bracket for BBUs and CacheVault Power Modules - Senetic.
Ce composant possède les références suivantes :

• EAN: 830343002252
• Part number: L5-25376-00

Pour finir, nous avons acheté le câble officiel de Broadcom pour connecter nos disques durs SATA à notre contrôleur RAID Broadcom : Broadcom 05-60006-00 câble Serial Attached SCSI (SAS) 1 m - Senetic.
Ce composant possède les références suivantes :

• EAN: 830343007608
• Part number: 05-60006-00

3. Déballage du contrôleur Broadcom MegaRAID Tri-Mode 9560-8i

Pour commencer, voici à quoi ressemble la boite du contrôleur Broadcom MegaRAID Tri-Mode 9560-8i.

Sur l'étiquette collée sur cette boite, vous trouverez :

• Item number : le numéro d'article, ainsi que son nom "BROADCOM MegaRAID Tri-Mode 9560-8i SGL 8 - ... 12Gb/s PCIe 4.0".
• PN : le numéro de pièce (Part Number).
  Dans ce cas-ci : 05-50077-01.
• SN : son numéro de série.

En bas, vous remarquerez que Broadcom vous demande de fournir un flux d'air suffisant pour ce contrôleur RAID.
En effet, le processeur du contrôleur RAID chauffe et il faut donc que le flux d'air soit suffisant pour éviter qu'il ne surchauffe.

Derrière, vous verrez que le fabricant est "Avago Technologies, Inc" (à qui appartient la marque "Broadcom").

Sur le côté de la boite, vous trouverez une étiquette avec :

• le nom du contrôleur RAID et la taille de son cache : MegaRAID 9560-8i 4GB.
• son code EAN (code barres) : 830343007479.
• son numéro de pièce (PN) : 05-50077-01004.
• son numéro de série (flouté sur l'image).

A l'intérieur de la boite, vous trouverez le contrôleur RAID Broadcom et l'adapteur PCIe low-profile dans un plastique.

Voici l'adaptateur low-profile fourni.

Voici à quoi ressemble le contrôleur "Broadcom MegaRAID 9560-8i 4GB" vu de face.
La seule chose intéressante est le connecteur situé en haut à droite où vous brancherez le connecteur "SFF-8654 (SlimSAS)" du câble reliant le contrôleur RAID et vos disques durs.

Voici un gros plan de ce connecteur "SFF-8654 (SlimSAS)".

Voici la face arrière du contrôleur Broadcom MegaRAID 9560-8i 4GB.
