Repérer ses disques logiques RAID créés sur un contrôleur Broadcom MegaRAID 9560-8i grâce à leur identifiant unique via le BIOS et LSA

6. Trouver l'identifiant d'un disque virtuel (disque logique RAID) via l'outil en ligne de commandes (StorCLI) sous Linux (Ubuntu)

L'outil en ligne de commandes (StorCLI) de Broadcom est aussi utilisable sous Linux.
Dans notre cas, nous avons utilisé Ubuntu v20.04.3.

Pour commencer, téléchargez l'outil en ligne de commandes (StorCLI) depuis le site de Broadcom.

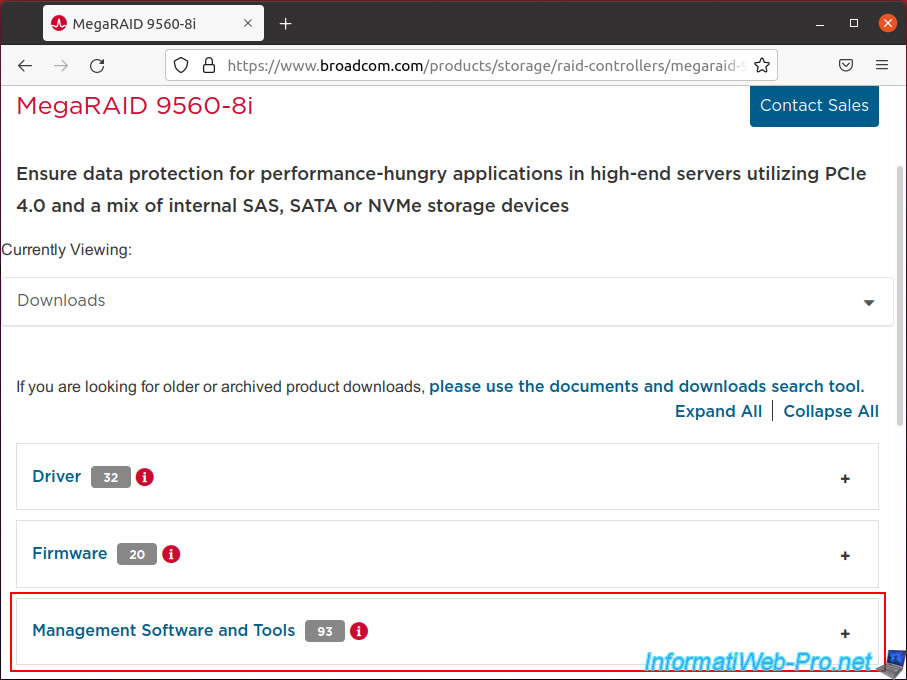

Pour cela, allez sur la fiche de votre contrôleur Broadcom MegaRAID, puis allez dans l'onglet "Downloads".
Ensuite, cliquez sur : Management Software and Tools.

Cliquez sur le lien : Latest StorCLI.

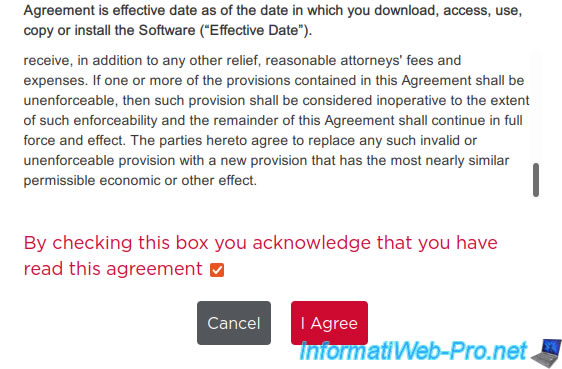

Acceptez le contrat de Broadcom.

Le fichier téléchargé est "007.2705.0000.0000_storclic_rel.zip" dans notre cas.

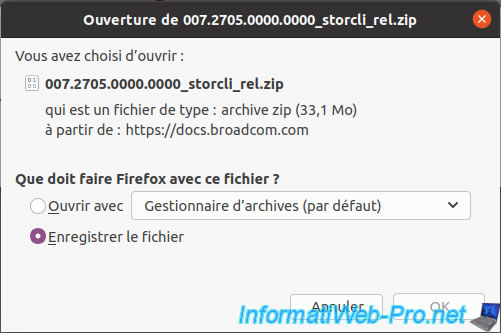

Sélectionnez "Enregistrer le fichier" et cliquez sur OK.

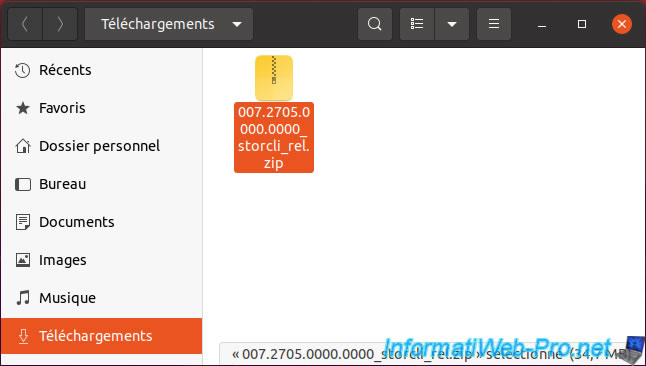

Par défaut, le fichier sera enregistré dans votre dossier "Téléchargements" personnel.

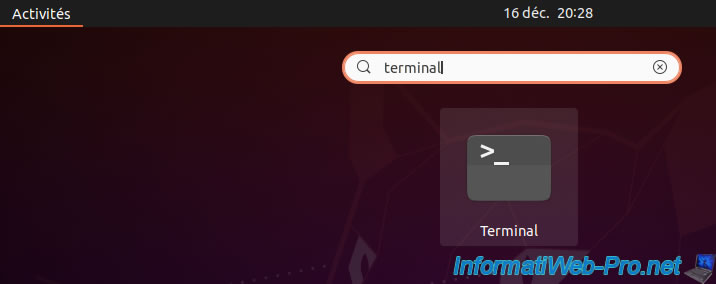

Ouvrez un terminal.

Obtenez les droits administrateur (root).
Pour cela, sous Ubuntu, tapez :

Bash

sudo su

Ensuite, déplacez-vous dans le dossier où vous avez enregistré le fichier "007.2705.0000.0000_storclic_rel.zip".
Par défaut, le dossier "Téléchargements" de votre compte utilisateur.

Bash

cd Téléchargements

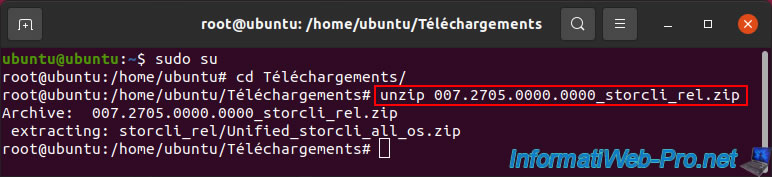

Décompressez le fichier téléchargé grâce à la commande "unzip".

Bash

unzip 007.2705.00000000_storclic_rel.zip

Comme vous pouvez le voir, un dossier "storcli_rel" a été créé et un fichier "Unified_storcli_all_os.zip" a été créé dans ce dossier.

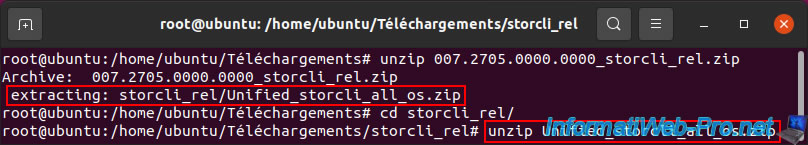

Allez dans le dossier "storcli_rel", puis décompressez le fichier "Unified_storcli_all_os.zip" qui s'y trouve.

Bash

cd storcli_rel
unzip Unified_storcli_all_os.zip

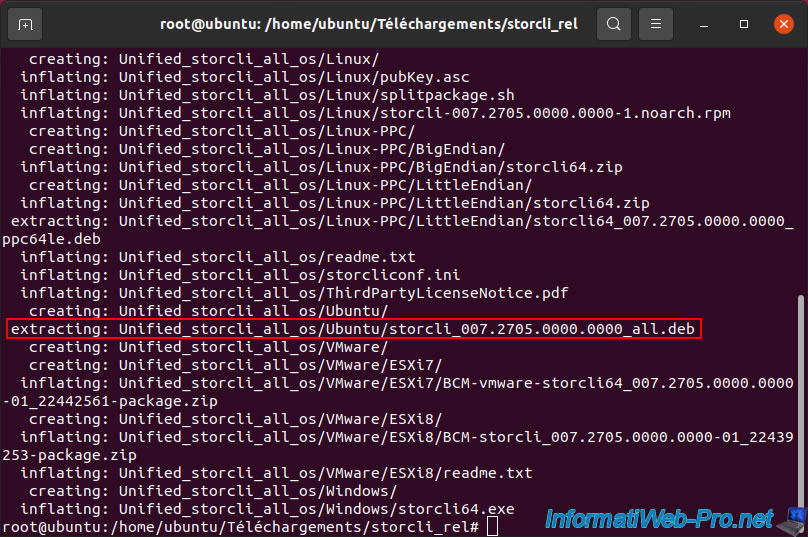

Parmi les fichiers décompressés, vous verrez cette ligne :

Plain Text

extracting: Unified_storcli_all_os/Ubuntu/storclic_007.2705.0000.0000_all.deb

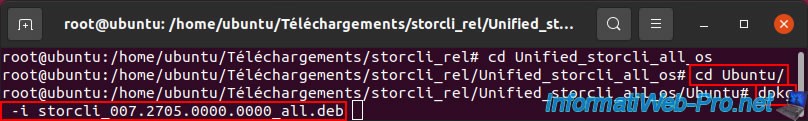

Allez dans le dossier "Unified_storcli_all_os/Ubuntu", puis installez le paquet "storclic_007.2705.0000.0000_all.deb" grâce à la commande "dpkg".

Bash

cd Unified_storcli_all_os/Ubuntu
dpkg -i storclic_007.2705.0000.0000_all.deb

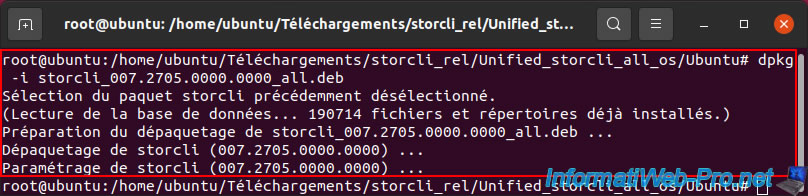

Le paquet "storcli" est installé.

Plain Text

Sélection du paquet storcli précédemment désélectionné.
...
Dépaquetage de storcli (007.2705.0000.0000) ...
Paramétrage de storcli (007.2705.0000.0000) ...

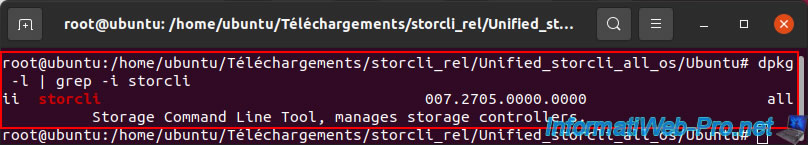

Vérifiez si le paquet "storcli" a bien été installé grâce à cette commande :

Bash

dpkg -l | grep -i storcli

Plain Text

ii  storcli     007.2705.0000.0000     all
          Storage Command Line Tool, manages storage controllers.

Pour lancer l'outil en ligne de commandes "storcli" sous Ubuntu, vous devez indiquer le chemin complet de ce programme.

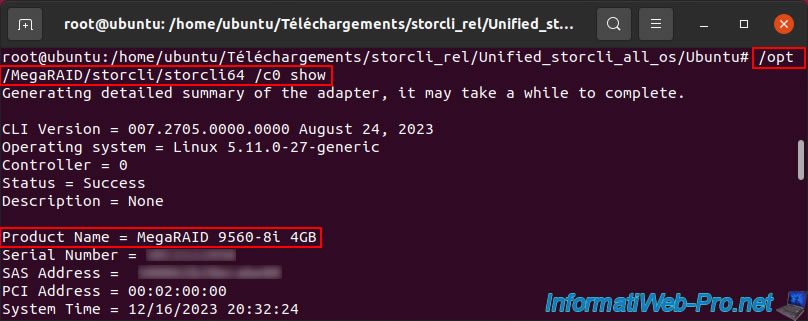

Ce qui donne ceci pour obtenir des informations concernant votre contrôleur Broadcom MegaRAID.

Bash

/opt/MegaRAID/storcli/storcli64 /c0 show

Plain Text

Generating detailed summary of the adapter, it may take a while to complete.

CLI Version = 007.2705.0000.0000 August 24, 2023
Operating system = Linux 5.11.0-27-generic
Controller = 0
Status = Success
Description = None

Product Name = MegaRAID 9560-8i 4GB
...

Virtual Drives = 4

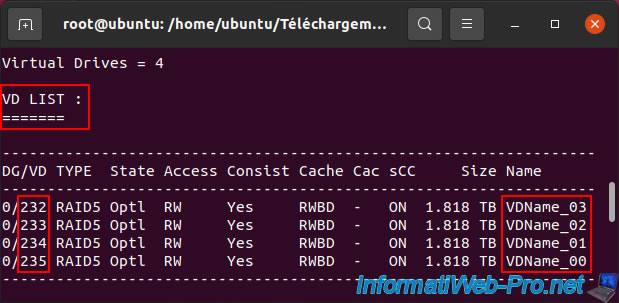

VD LIST :
=======

-----------------------------------------------------------------
DG/VD TYPE  State Access Consist Cache Cac sCC     Size Name
------------------------------------------------------------------
0/232 RAID5 Optl  RW     Yes     RWBD  -   ON  1.818 TB VDName_03
0/233 RAID5 Optl  RW     Yes     RWBD  -   ON  1.818 TB VDName_02
0/234 RAID5 Optl  RW     Yes     RWBD  -   ON  1.818 TB VDName_01
0/235 RAID5 Optl  RW     Yes     RWBD  -   ON  1.818 TB VDName_00
------------------------------------------------------------------

Pour obtenir des informations détaillées concernant un disque virtuel, utilisez la commande ci-dessous en spécifiant le numéro du disque virtuel grâce au paramètre "/v".
Dans notre cas, nous souhaitons obtenir des informations détaillées concernant notre disque virtuel 232.

Bash

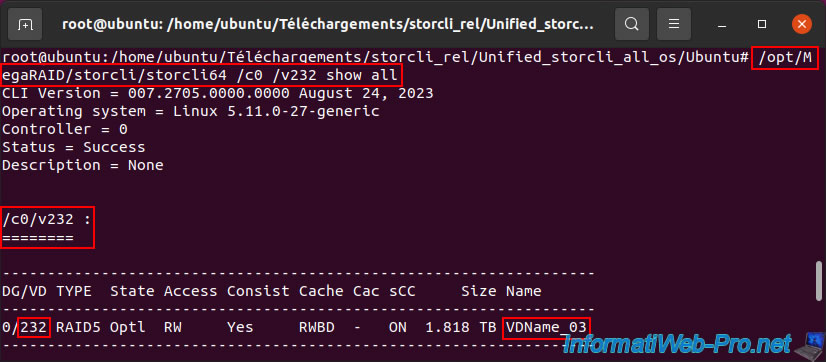

/opt/MegaRAID/storcli/storcli64 /c0 /v232 show all

Source : Virtual Drive Show Commands - Broadcom.

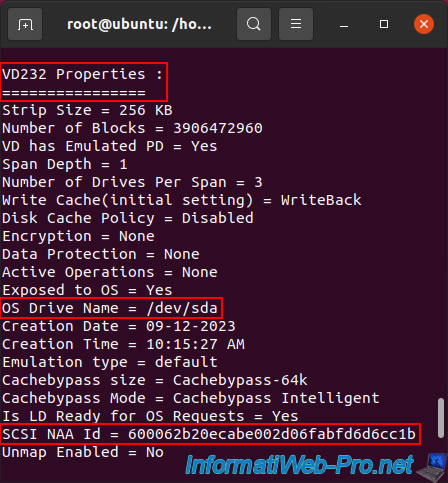

Grâce à cette commande, vous pouvez connaitre :

• l'ID de votre disque virtuel : 232.
• le nom de ce disque virtuel : VDName_03.
• le chemin du disque visible sous Linux : /dev/sda.
• l'identifiant SCSI (ou WWN) du disque virtuel visible sous Linux, ainsi que d'autres systèmes d'exploitation basés sur Linux : SCSI NAA Id = 600062b20ecabe002d06fabfd6d6cc1b.

Plain Text

/c0/v232 :
========

------------------------------------------------------------------
DG/VD TYPE  State Access Consist Cache Cac sCC     Size Name
------------------------------------------------------------------
0/232 RAID5 Optl  RW     Yes     RWBD  -   ON  1.818 TB VDName_03
------------------------------------------------------------------

--------------------------

VD232 Properties :
================
...
Exposed to OS = Yes
OS Drive Name = /dev/sda
...
SCSI NAA Id = 600062b20ecabe002d06fabfd6d6cc1b
...

Si besoin, vous pouvez donc partitionner un de vos disques logiques RAID en indiquant son chemin.

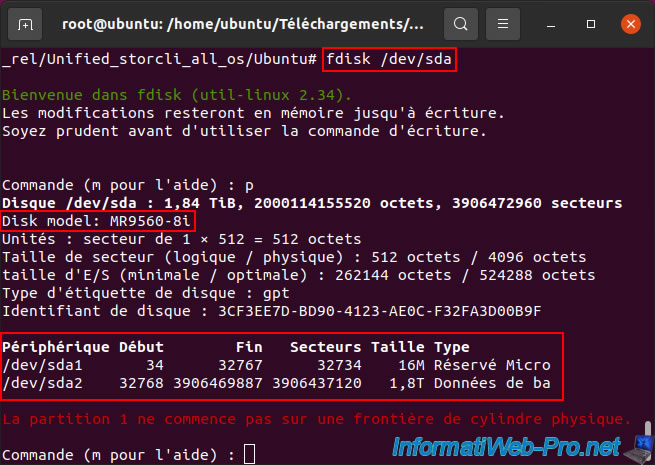

Par exemple, pour partitionner notre disque virtuel 232 (visible ci-dessus), nous pouvons utiliser la commande ci-dessous.

Bash

fdisk /dev/sda

Plain Text

Bienvenue dans fdisk (util-linux 2.34).
...
Disque /dev/sda: 1,84 TiB, 2000114155520 octets, 3906472960 secteurs
Disk model: MR9560-81
...
Périphérique Début        Fin   Secteurs Taille Type
/dev/sda1       34      32767      32734    16M Réservé Micro
/dev/sda2    32768 3906469887 3906437120   1,8T Données de ba

A titre d'exemple, voici les informations détaillées concernant notre 2ème disque virtuel.

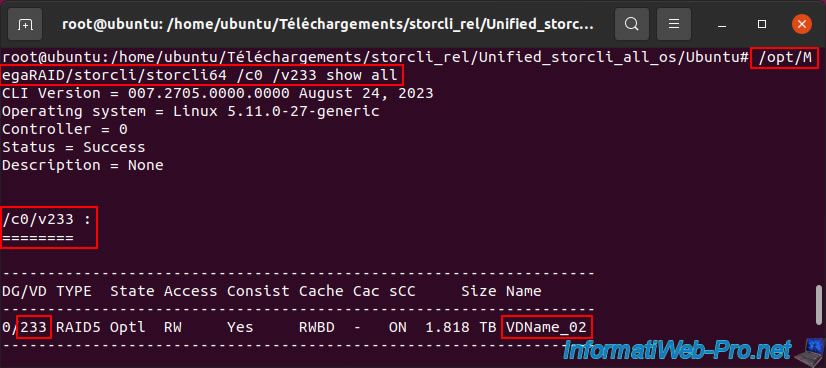

Comme vous le voir, notre disque virtuel 233 est nommé "VDName_02".

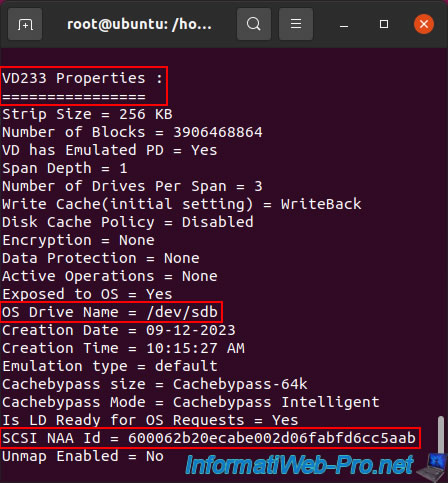

Le chemin de ce disque virtuel 233 est "/dev/sdb" et son identifiant SCSI (visible sous Linux) est "600062b20ecabe002d06fabfd6cc5aab".

7. Repérez un disque virtuel (disque logique RAID) via l'installeur de VMware ESXi

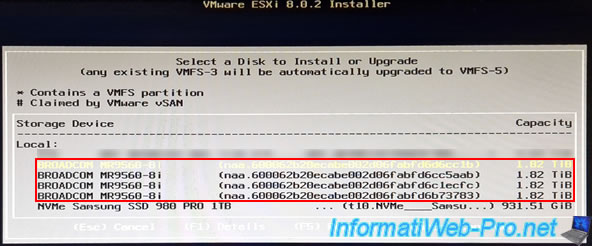

Si vous tentez d'installer VMware ESXi sur votre ordinateur, vous remarquerez que l'installeur ne vous affiche que :

• BROADCOM : la marque de votre contrôleur RAID.
• MR9560-8i : son modèle.
• (naa60002...) : l'identifiant SCSI (ou WWN) du disque virtuel créé sur votre contrôleur Broadcom MegaRAID.

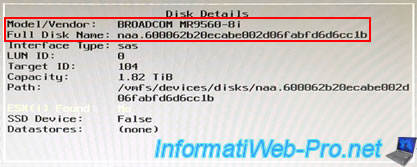

Si vous sélectionnez un de vos disques virtuels et que vous appuyez sur F1 pour obtenir des informations concernant celui-ci, vous pourrez voir l'identifiant SCSI complet.
Néanmoins, vous ne verrez rien d'autre vous permettant de savoir de quel disque virtuel il s'agit.
Vous êtes donc obligé d'utiliser l'outil "stocli" pour savoir quel identifiant SCSI correspond à quel disque virtuel sur votre contrôleur Broadcom MegaRAID.

8. Repérez un disque virtuel (disque logique RAID) dans le stockage de votre hyperviseur VMware ESXi

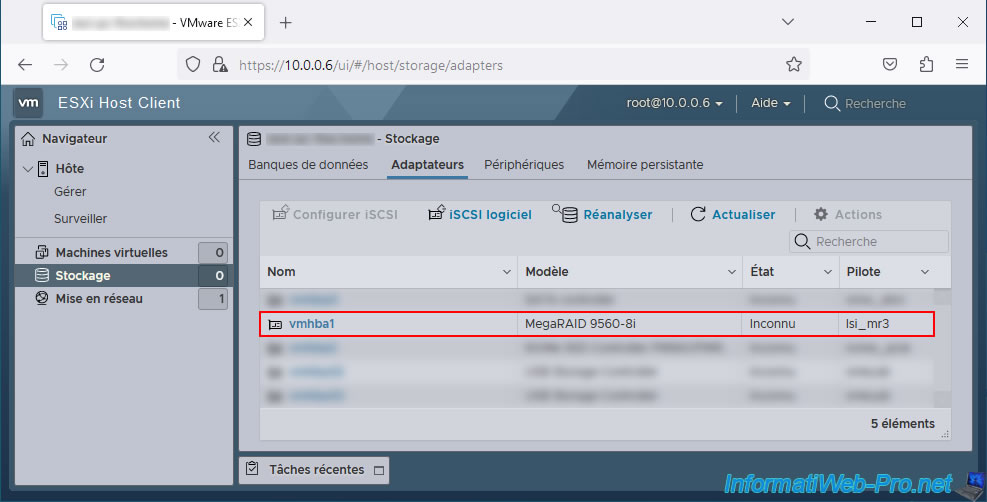

Sous VMware ESXi, allez dans "Stockage -> Adaptateurs" où vous pourrez voir votre contrôleur RAID apparaitre.
Dans notre cas : MegaRAID 9560-8i.

Dans l'onglet "Périphériques", vous verrez :

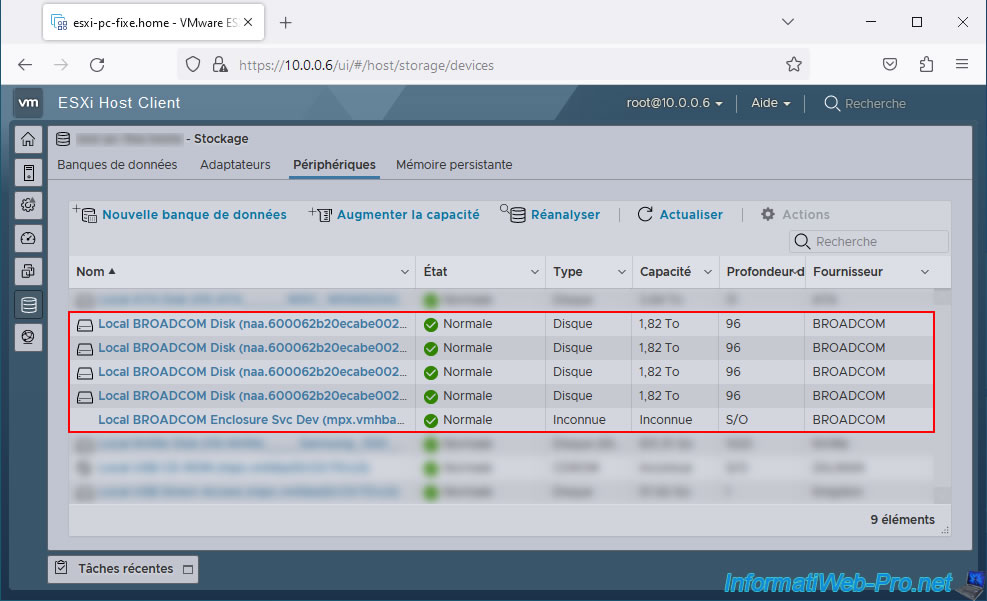

• vos disques virtuels (disques logiques RAID) sous le nom : Local BROADCOM Disk.
• votre contrôleur Broadcom MegaRAID sous le nom : Local BROADCOM Enclosure Svc Dev.

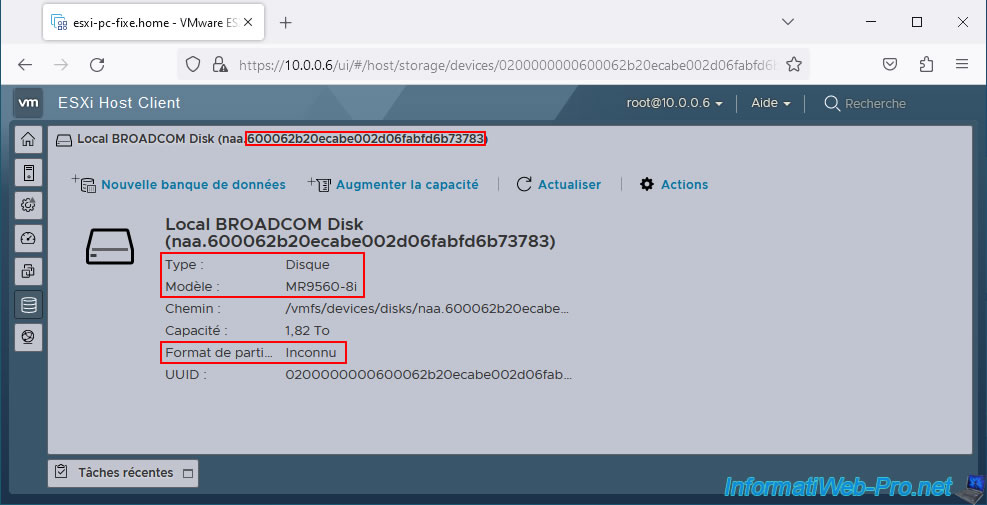

Pour repérer un disque virtuel Broadcom, vous devrez vous baser sur son identifiant SCSI indiqué dans le titre : Local BROADCOM Disk (naa.[identifiant SCSI du disque virtuel]).

Comme prévu, vous verrez :

• Type : Disque. Indique qu'il s'agit d'un disque.
• Modèle : MR9560-8i. Le modèle de votre contrôleur Broadcom MegaRAID.
• Format de partitionné : Inconnu. Dans notre cas, ce disque n'est pas encore partitionné.

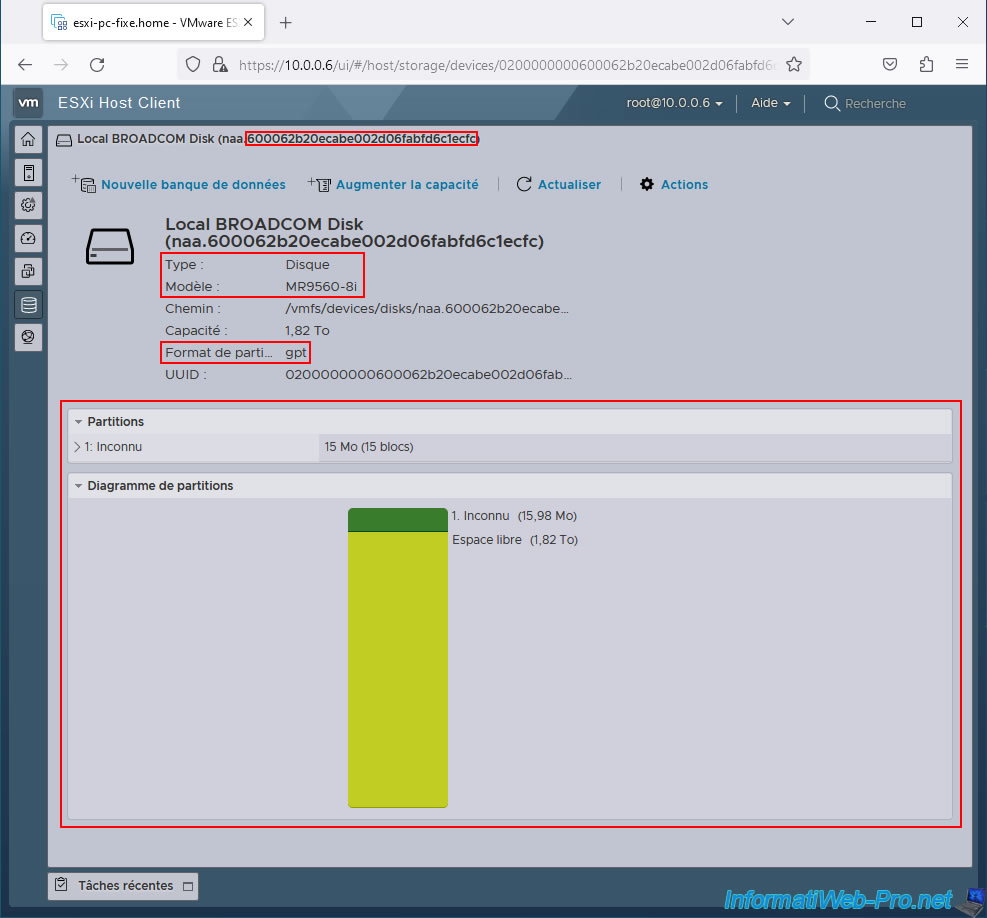

Pour ce 2ème disque virtuel, le format de partition est "gpt".
Il s'agit d'un disque virtuel initialisé depuis Windows, mais que nous n'avons pas encore partitionné.

Vous pouvez donc voir le diagramme de partitions avec un espace libre (en jaune) qui prend toute la place du disque.

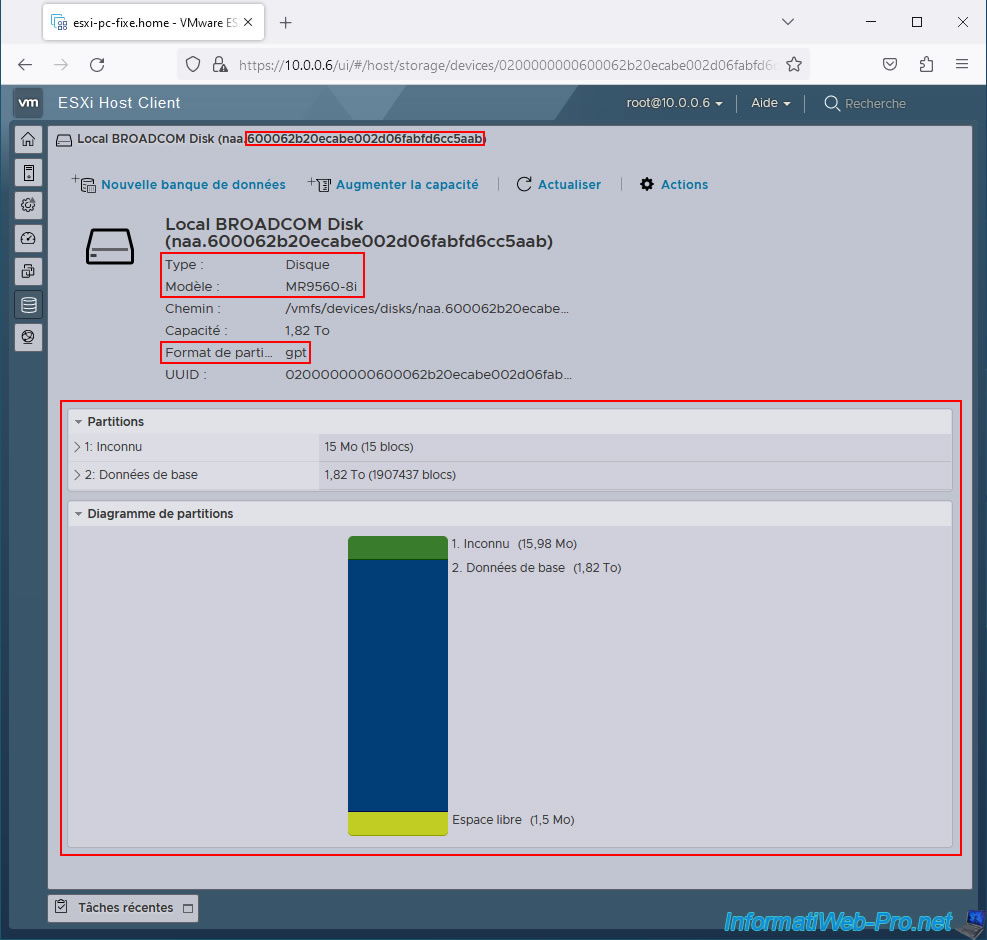

Pour ce 3ème disque virtuel, vous pouvez voir qu'il y a à nouveau une table de partition de type "gpt" (étant donné que ce disque est initialisé) et qu'une partition prend toute la place de ce disque.

A nouveau, connaitre la correspondance entre les numéros de disques virtuels visibles dans les outils de Broadcom et les identifiants SCSI de ceux-ci est important lorsque vous utilisez cet hyperviseur VMware ESXi.

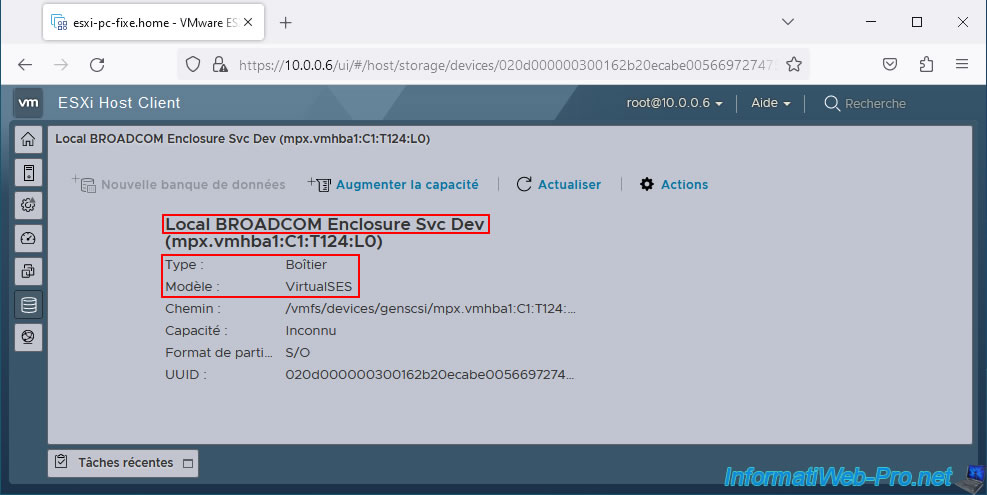

Pour finir, vous pouvez voir que le périphérique "Local BROADCOM Enclosure Svc Dev" correspond à votre contrôleur Broadcom MegaRAID en lui-même.
D'ailleurs vous verrez ces informations :

• Type : Boitier.
• Modèle : VirtualSES.

Note : VirtualSES = Virtual SCSI Enclosure Services.

Source : Mixed mode (RAID and HBA simultaneously) - HPE.
