Virtualiser VMware ESXi 6.7.0 avec VMware ESXi 6.7

Pour apprendre à utiliser VMware ESXi, tester différentes configurations ou créer des maquettes d'hyperviseurs VMware ESXi, il peut être intéressant de pouvoir virtualiser une ou plusieurs instances de VMware ESXi sur un hyperviseur VMware ESXi physique.
Ainsi, avec un seul serveur physique performant, vous pourrez virtualiser autant d'hyperviseurs VMware ESXi que vous souhaitez en fonction des performances de votre ordinateur / serveur physique. Ce qui s'appelle la virtualisation imbriquée (ou "Nested Virtualization" en anglais).

Important : vous ne devriez pas utiliser cette technique en production.
En effet, lors de la création de la machine virtuelle, VMware vous indiquera clairement qu'ils ne supportent pas ce type de configuration dans un environnement de production.
Bien que cela fonctionne très bien d'un point de vue technique.

  1. Créer une machine virtuelle pour y installer VMware ESXi
  2. Installer VMware ESXi 6.7.0 dans la machine virtuelle
  3. Créer une machine virtuelle imbriquée sur votre hyperviseur VMware ESXi virtualisé
  4. Internet non accessible depuis la machine virtuelle virtualisée via l'hôte VMware ESXi imbriqué (nested)
  5. Modifier la configuration du réseau utilisé par les machines virtuelles de l'hôte VMware ESXi physique
  6. Accès à Internet disponible

1. Créer une machine virtuelle pour y installer VMware ESXi

Accédez à l'interface web de votre hyperviseur VMware ESXi physique et allez dans : Machines virtuelles.
Ensuite, cliquez sur : Créer/Enregistrer une machine virtuelle.

Sélectionnez "Créer une machine virtuelle" et cliquez sur Suivant.

Indiquez un nom pour cette machine virtuelle, sélectionnez "Autre" pour la famille de systèmes d'exploitation invités, puis sélectionnez la version de VMware ESXi qui correspond le mieux à la version de VMware ESXi que vous souhaitez virtualiser.
Dans notre cas, sous VMware ESXi 6.7.0, nous pouvons sélectionner "VMware ESXi 6.5 ou version ultérieure" comme version du SE invité.

Notez qu'à partir du moment où vous sélectionnerez "VMware ESXi ..." comme "SE invité", cet avertissement s'affichera :

Plain Text

VMware ne prend pas en charge l'exécution de serveurs ESXi/ESX imbriqués dans des environnements de production. Reportez-vous à cet article de la base de connaissances pour plus de détails.

Ce qui signifie que cela fonctionnera techniquement, mais que vous ne pourrez pas contacter le support de VMware en cas de problème avec un hyperviseur VMware ESXi virtualisé (virtualisation imbriquée).
Comme expliqué dans l'article référencé dans cet avertissement : Support for running ESXi/ESX as a nested virtualization solution (2009916)

Cliquez sur Suivant.

Sélectionnez la banque de données où stocker le serveur ESXi à virtualiser.

Pour le matériel virtuel :

  • assurez-vous d'assigner au moins 2 processeurs (ou coeurs de processeur) à cette machine virtuelle étant donné qu'il s'agit d'un pré-requis pour l'installation de VMware ESXi
  • assigner une quantité de mémoire vive (RAM) suffisante pour faire fonctionner VMware ESXi, ainsi que faire tourner des machines virtuelles sur celui-ci.
    Dans notre cas, nous avons donc assigné 8 Go. Ce qui vous permettra de virtualiser facilement une machine virtuelle Windows.
  • indiquez une taille suffisante pour le disque dur virtuel de ce serveur VMware ESXi virtualisé pour pouvoir y stocker une ou plusieurs machines virtuelles

Déployez le noeud "CPU" et cochez la case "Exposer la virtualisation assistée du matériel au SE invité" pour que la virtualisation du processeur soit disponible pour le serveur VMware ESXi virtualisé.
Notez qu'il s'agit à nouveau d'un pré-requis pour l'installation de VMware ESXi.

Pour finir, pour le lecteur CD/DVD, sélectionnez "Fichier ISO banque de données".

Chargez le fichier iso de VMware ESXi dans une de vos banques de données, si ce n'est pas déjà fait, puis sélectionnez-le et cliquez sur : Sélectionner.

Maintenant, cliquez sur Suivant.

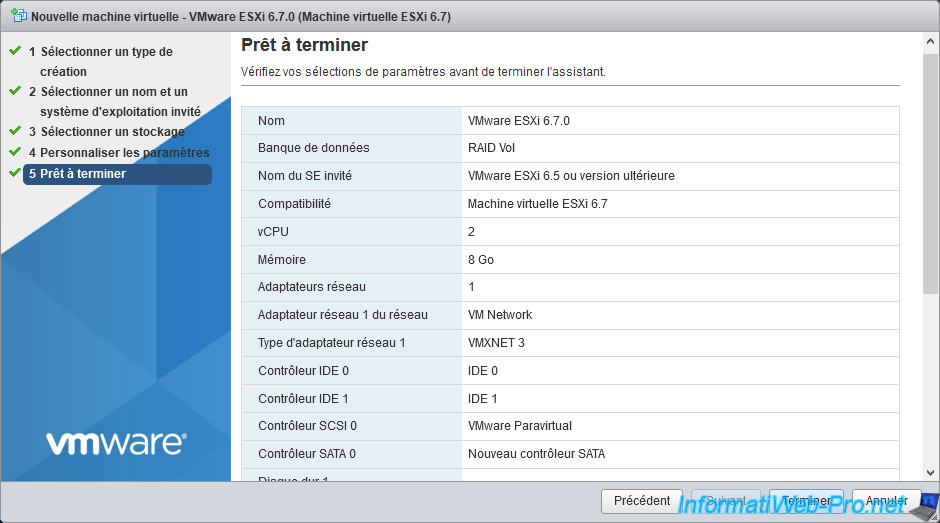

Un résumé de la configuration de votre machine virtuelle apparait.
Cliquez sur Terminer.

2. Installer VMware ESXi 6.7.0 dans la machine virtuelle

Démarrez votre machine virtuelle "VMware ESXi" en cliquant sur "Mettre sous tension".

L'installeur de VMware ESXi apparait.

Puis, l'installeur de VMware ESXi charge les fichiers nécessaires.

Le démarrage du programme d'installation continue.

L'installeur de VMware ESXi apparait.
Appuyez sur Enter.

Sélectionnez le disque dur virtuel "VMware Virtual disk" qui apparait dans la liste et appuyez sur Enter.

VMware ESXi s'installe sans problème.

Le message "Installation Complete" apparait.
Appuyez sur Enter pour redémarrer la machine virtuelle.

La machine virtuelle redémarre sur le disque dur virtuel où est installé VMware ESXi.

Comme vous pouvez le voir, VMware ESXi fonctionne sans problème dans la machine virtuelle créée.

Pour les VMware Tools, vous verrez que VMware ESXi vous indique que les VMware Tools ne sont pas gérés par VMware vSphere (VMware Tools is not managed by vSphere).

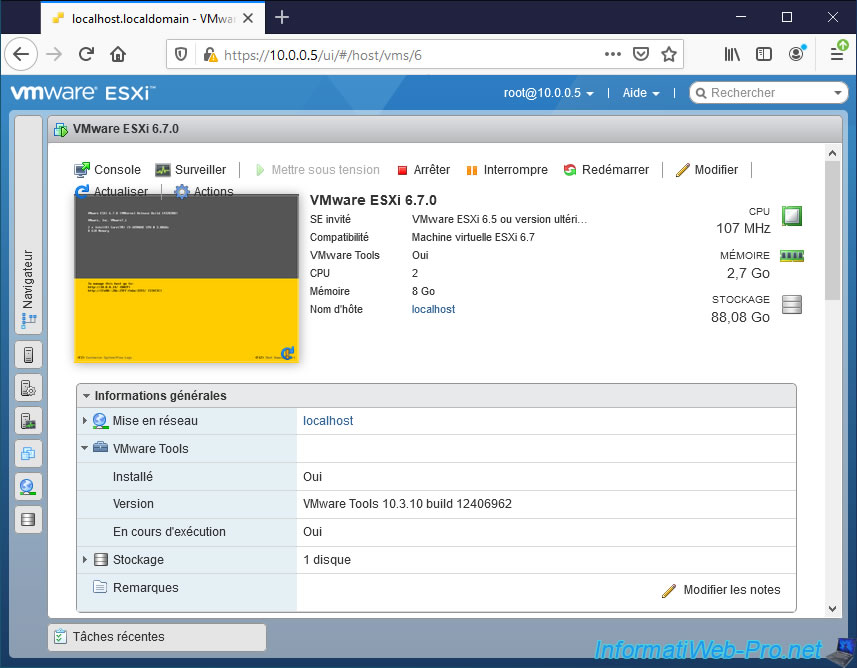

Néanmoins, si vous déployez ce noeud "VMware Tools", vous verrez que VMware ESXi vous indique que ceux-ci sont installés et en cours d'exécution.
Vous n'avez donc pas besoin de les installer vous-même.

3. Créer une machine virtuelle imbriquée sur votre hyperviseur VMware ESXi virtualisé

Pour créer une machine virtuelle sur votre hyperviseur VMware ESXi virtualisé, accédez à son interface web et vous verrez que le matériel a changé :

  • Fabricant : VMware, Inc.
  • Modèle : VMware7,1
  • CPU : 2 CPUs x Intel(R) Core(TM) ...
  • Mémoire : 8 Go

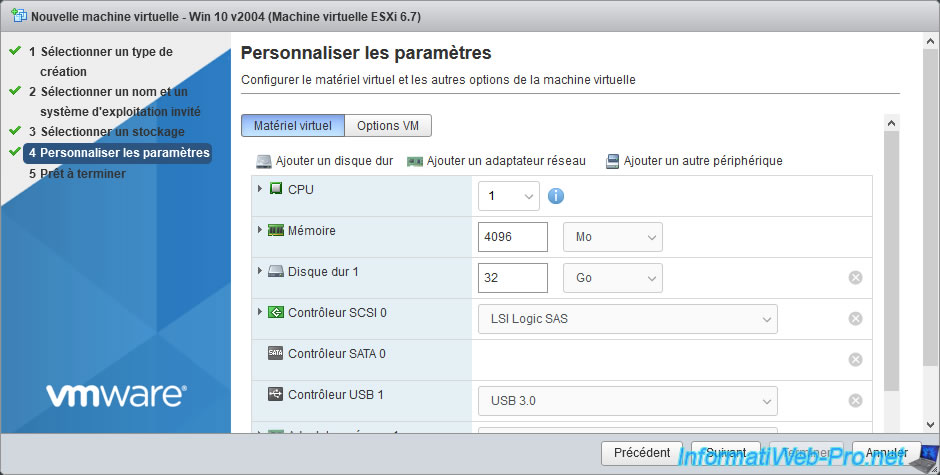

Créez une machine virtuelle et adaptez le nombre de processeurs, sa mémoire vive et l'espace disque à allouer à celle-ci en fonction de ce que vous aviez alloué à votre hyperviseur VMware ESXi virtualisé.
Si vous avez alloué les mêmes ressources que celles que nous avions indiquées précédemment, vous pouvez créer par exemple une machine virtuelle sous Windows 10 en lui assignant :

  • 1 CPU
  • 4096 Mo (4 Go) de mémoire vive (RAM)
  • 32 Go d'espace de stockage pour son disque dur virtuel

Sélectionnez "Fichier ISO banque de données", envoyer l'iso de Windows dans la banque de données de l'hyperviseur VMware ESXi virtualisé, puis sélectionnez-le ici.
Ensuite, cliquez sur Suivant.

Démarrez la machine virtuelle créée sur l'hyperviseur VMware ESXi virtualisé et lancez l'installation de Windows 10 dans celle-ci.
Comme vous pouvez le voir, cela fonctionne.

Une fois Windows installé dans cette machine virtuelle imbriquée, installez les VMware Tools dans celle-ci.
