Lorsque vous utilisez un seul hyperviseur VMware ESXi, vous utiliserez principalement du stockage local.
Néanmoins, dans le cas d'une infrastructure VMware vSphere 6.7 avec plusieurs hôtes VMware ESXi 6.7, vous utiliserez du stockage partagé (accessible via le réseau).

1. Avantages du stockage partagé dans une infrastructure VMware vSphere
2. Utilisation d'un stockage partagé dans le cas d'un cluster VMware
3. Comment utiliser un stockage partagé sous VMware vSphere ?
   1. Fibre Channel (FC)
   2. Internet SCSI (iSCSI)
   3. Stockage attaché au réseau (NAS)
   4. SAS (Serial Attached SCSI) partagé

1. Avantages du stockage partagé dans une infrastructure VMware vSphere

L'utilisation d'un stockage partagé permet à plusieurs hôtes VMware ESXi d'accéder aux mêmes banques de données via un réseau de stockage à haut débit.
Mais cela permet aussi de mieux protéger vos données et de bénéficier d'une haute disponibilité, car celles-ci seront stockées sur une baie de stockage qui est optimisée pour cette utilisation.

Grâce aux baies de stockage, vous pouvez protéger vos données grâce à :

• un RAID matériel qui permet de tolérer la perte d'un ou plusieurs disques durs en fonction du niveau de RAID sans perdre de données.
  Le RAID matériel permet également d'augmenter les performances du stockage utilisé.
  Notez que VMware ESXi ne supporte pas le RAID logiciel, contrairement à Windows par exemple.
• un système d'instantanés (snapshots) disponible sur des baies de stockage.

L'utilisation d'un stockage partagé grâce à une baie de stockage permet aussi d'effectuer différentes opérations sur vos machines virtuelles sans utiliser les ressources de vos hôtes VMware ESXi.
Notamment lors de la réplication ou la copie de données de baies à baies ou lors de la sauvegarde de machines virtuelles via un logiciel de sauvegarde qui se connectera directement à la baie de stockage et non à l'hôte concerné.

De plus, dans le cas où un hôte VMware ESXi tomberait en panne, il vous suffira de les enregistrer sur un autre hôte ayant accès à votre stockage partagé pour les redémarrer sur cet autre hôte.

2. Utilisation d'un stockage partagé dans le cas d'un cluster VMware

L'utilisation d'un stockage partagé est également un pré-requis pour créer un cluster d'hôtes VMware ESXi.
Ce qui signifie que lorsque vous migrerez des machines virtuelles via vMotion d'un hôte VMware ESXi à un autre, seulement la mémoire vive (RAM) et l'exécution au niveau du processeur (CPU) seront migrées d'un hôte à un autre.
Les fichiers de la machine virtuelle ne seront pas migrés étant donné que ceux-ci sont accessibles via le réseau par l'hôte source et celui de destination et qu'ils resteront donc au même endroit.

3. Comment utiliser un stockage partagé sous VMware vSphere ?

Pour utiliser un stockage partagé sous VMware vSphere, vous pouvez utiliser VMware vSAN ou les technologies de stockage réseau habituelles citées ci-dessous.

3.1. Fibre Channel (FC)

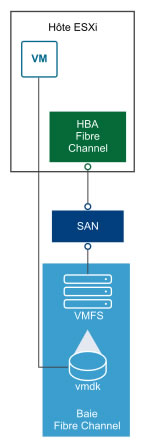

Le Fibre Channel (FC) permet de stocker des machines virtuelles à distance via un réseau de zone de stockage FC (SAN).
Le FC SAN étant un réseau hautement performant permettant de connecter vos hôtes à des périphériques de stockage haute performance.
Néanmoins, cela nécessite des adaptateurs de bus hôte (HBA) Fibre Channel (FC).

Notez qu'il existe une variante nommée FCoE (Fibre Channel over Ethernet) qui permet d'utiliser du Fibre Channel via un réseau Ethernet.
Néanmoins, cela nécessite dans ce cas, des adaptateurs FCoE.

3.2. Internet SCSI (iSCSI)

Le protocole iSCSI permet d'utiliser des disques en mode blocs et est disponible sur les baies de stockage, mais aussi sous Windows Server et Linux.
Ce qui le rend pratique en entreprise, mais aussi dans le cas d'un lab étant donné que vous pourrez installer facilement un serveur iSCSI sous Windows Server ou sous Linux pour effectuer vos tests.

Le protocole iSCSI permet d'utiliser des commandes SCSI via le réseau TCP/IP classique. Ce qui le rend facile à implémenter.

Pour utiliser ce protocole iSCSI, vous pourrez utiliser :

• le iSCSI matériel : nécessite un adaptateur iSCSI physique, mais ce qui a l'avantage de décharger l'hôte des opérations liées à la gestion du réseau étant donné que celles-ci seront gérées par l'adaptateur iSCSI physique.
• le iSCSI logiciel : l'activation du iSCSI sous VMware ESXi ajoutera un contrôleur iSCSI logiciel.
  Ce qui facilite l'accès aux baies de stockage via iSCSI étant donné qu'une simple carte réseau sera suffisante pour l'utiliser.
  Néanmoins, les performances seront moins bonnes qu'avec un adaptateur iSCSI physique étant donné que c'est l'hôte qui gèrera les opérations liées au iSCSI.

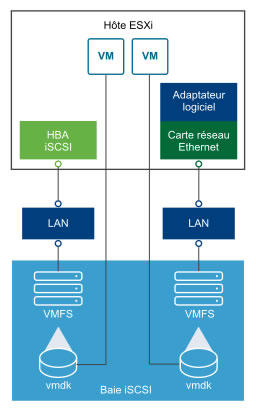

Sur le schéma ci-dessous, vous pouvez voir la différence entre le iSCSI matériel (à gauche) et le iSCSI logiciel (à droite).

Une fois que l'hôte VMware ESXi est connecté à une cible iSCSI, vous pouvez utiliser les disques iSCSI auxquels il a accès pour créer des banques de données VMFS (pour y stocker des VMs, par exemple) et/ou pour passer un disque iSCSI à une machine virtuelle grâce à la fonctionnalité "RDM" (Raw Device Mapping).

Pour utiliser un stockage iSCSI sous VMware ESXi, référez-vous à notre tutoriel : VMware ESXi 6.7 - Créer une banque de données iSCSI.
Pour configurer ceci depuis le VMware vSphere Client de VMware vCenter Server (VCSA), référez-vous à notre tutoriel : VMware vSphere 6.7 - Créer une banque de données iSCSI.

3.3. Stockage attaché au réseau (NAS)

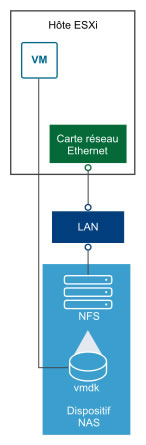

Pour utiliser un stockage partagé, vous pouvez aussi utiliser un NAS (Stockage attaché au réseau) grâce au protocole NFS (Network File System) qu'il supporte.
Notez que VMware ESXi supporte :

• le NFS 3 : non sécurisé, mais très facile à configurer.
  Nécessite l'utilisation d'un réseau séparé pour éviter que les données ne soient interceptées par un tiers.
• le NFS 4.1 : sécurisé (grâce à l'authentification Kerberos) et plus performant grâce au multipathing.

L'utilisation du NFS ne requiert qu'un adaptateur réseau standard.
Une fois le volume NFS souhaité monté sur l'hôte VMware ESXi, vous pourrez utiliser votre banque de données NFS comme vous le feriez avec une banque de données VMFS classique.

Pour créer une banque de données NFS 3 sous VMware ESXi, référez-vous à notre tutoriel : VMware ESXi 6.7 - Créer une banque de données NFS.
Pour créer une banque de données NFS 3 ou 4.1 depuis le VMware vSphere Client de VMware vCenter Server (VCSA), référez-vous à de nos tutoriels :

• VMware vSphere 6.7 - Créer une banque de données NFS
• VMware vSphere 6.7 - Créer une banque de données NFS 4.1

Pour en savoir plus sur la compatibilité et les fonctionnalités VMware vSphere disponibles lorsque vous utilisez NFS 3 ou NFS 4.1, référez-vous au tutoriel concernant NFS 4.1 (cité ci-dessus).

3.4. SAS (Serial Attached SCSI) partagé

Cette dernière possibilité permet à plusieurs hôtes connectés directement au SAS d'accéder à une même banque de données VMFS sur un LUN.

Source : Stockage en réseau - VMware Docs.
