Déballage, montage et branchement du contrôleur Broadcom MegaRAID 9560-8i et de sa batterie (CVPM05)

4. Déballage du module de protection du cache Broadcom CVPM05

Voici la petite boite du module de protection du cache Broadcom CVPM05.

Sur cette boite, vous trouverez également une étiquette avec :

• Item number : le numéro d'article, ainsi que son nom "BROADCOM CVPM05 CacheVault Accessory for 9460 and 9680 Series".
• PN : le numéro de pièce (Part Number).
  Dans ce cas-ci : 05-50039-00.
• SN : son numéro de série.

Sur le côté de la boite, vous trouverez une étiquette avec :

• le numéro d'article.
• la marque : BROADCOM.
• le nom de ce composant : BCM CVPM05 CACHEVAULT POWER MODULE KIT.
• son numéro de pièce (PN) : 05-50039-00.
• son code EAN (code barres) : 5901165781504.

A l'intérieur de cette boite, vous trouverez le manuel de montage pour fixer la batterie de ce module CVPM05 sur la plaque de montage qui N'est PAS incluse dans cette boite.

Voici le manuel de montage fourni : Getting Started Guide - Broadcom CacheVault Power Module 05 (CVPM05).
Néanmoins, vous pouvez retrouver quasiment le même manuel sur le site de Broadcom : Getting Started Guide - Broadcom® CacheVault Power Module 02 and CacheVault Power Module 05.

En dessous, vous trouverez un petit câble permettant de brancher le module CVPM05 sur votre contrôleur RAID Broadcom.

Le connecteur noir pour la batterie (CVPM05).

Le connecteur blanc pour le contrôleur Broadcom MegaRAID.

Ensuite, vous trouverez la batterie blanche, ainsi que de vis et une plaque métallique sur laquelle la fixer.

Comme vous pouvez le voir, la batterie du module CVPM05 est fournie dans un emballage plastique anti-statique pour éviter que de l'électricité statique ne la détériore.

Sur cette batterie, vous verrez ceci :

• BROADCOM : la marque.
• Model FBU345 : son modèle.
• Rating 7.6F min, 13,5 V : 7.6F correspond à la valeur en Farad du condensateur et 13,5 V à la tension de la batterie.
• P/N : 49571-22 REV 002. Le numéro de pièce (Part Number) et sa révision.
• S/N : son numéro de série.

Derrière cette batterie, vous trouverez simplement une autre référence de cette batterie : 03-50039-10001.

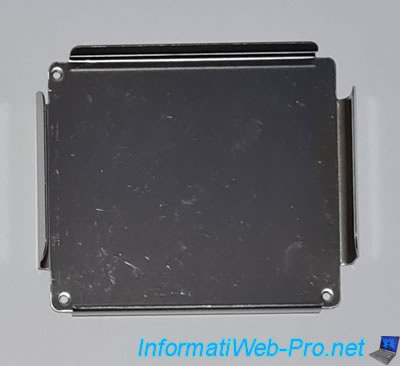

Dans la boite, vous trouverez également un petit sachet en plastique avec 3 vis, 3 écrous et une plaque métallique.

Comme vous pouvez le voir, cette petite plaque métallique à une petite profondeur pour pouvoir y insérer la batterie du module CVPM05.

Une fois cette plaque métallique visée sur la plaque de montage PCIe facultative vendue séparément, vous pourrez clipser la batterie dans cette plaque métallique.

Les 3 vis et les 3 écrous vont dans les 3 trous de la plaque ci-dessus et servent à fixer cette plaque métallique sur la plaque de montage PCIe (comme expliqué précédemment).

5. Déballage du câble : x8 8654 to 8xU.3 Direct 1M

Sur le sachet de ce câble, vous trouverez 2 étiquettes.

Sur la 1ère étiquette, vous trouverez :

• le nom de ce produit : Cable, x8 8654 to 8xU.3 Direct 1M.
• Ordering PN : son numéro de pièce.
  Dans ce cas-ci : 05-60006-00.
• LSI PN : le numéro de pièce LSI (qui a été racheté par Broadcom).
  Dans ce cas-ci, le numéro de pièce LSI est le même.
• son code EAN (code-barres) : 830343007608.

Sur la 2ème étiquette, vous trouverez :

• Item number : le numéro d'article, ainsi que son nom "Broadcom 05-60006-00 Serial Attached SCSI (SAS) 1 m".
• PN : son numéro de pièce.
  Dans ce cas-ci : 05-60006-00.
• SN : son numéro de série.

Pour brancher vos disques durs SAS ou SATA, vous aurez 8 connecteurs U.3.

Notez que l'alimentation de ces connecteurs U.3 est gérée via des connecteurs molex.

Le connecteur d'alimentation molex que vous connaissez déjà.

Le connecteur "SFF-8654 (SlimSAS)" vu du dessus que vous brancherez sur votre contrôleur RAID Broadcom.

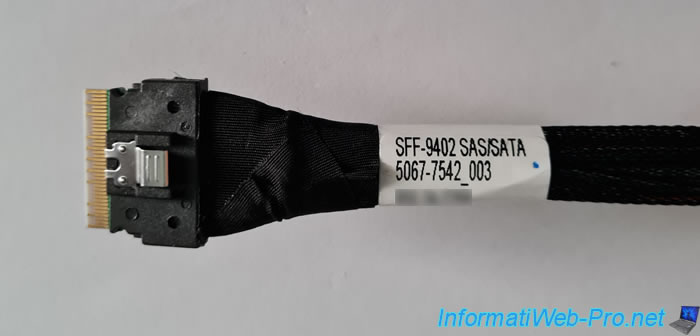

Sur ce câble, vous trouverez ces informations :

• SFF-9402 SAS/SATA.
• 5067-7542_003.
• REVISION AX2.
• DATE CODE 11/MAR/22.

Le connecteur "SFF-8654 (SlimSAS)" vu du dessous.

Parmi tous les câbles, vous trouverez 2 câbles P8 et P9 avec ce type de connecteur.
Ces câbles ne sont utiles que dans un vrai serveur et concernent le support des bandes latérales ("side bands" en anglais).
Ce qui permet de communiquer des informations à la baie de stockage.
Mais, ceci est facultatif.

Voici ces connecteurs vus de face.
