Comprendre et configurer les paramètres de ses machines virtuelles sous VMware ESXi 6.7

2. Ajouter du matériel virtuel

Dans l'onglet "Matériel virtuel", vous trouverez 3 options permettant d'ajouter du matériel virtuel ou physique à votre machine virtuelle :

• Ajouter un disque dur
• Ajouter un adaptateur réseau
• Ajouter un autre périphérique

2.1. Ajouter un disque dur (virtuel ou physique)

En cliquant sur "Ajouter un disque dur", vous pourrez :

• Nouveau disque dur standard : créer et ajouter un nouveau disque dur virtuel
• Disque dur existant : ajouter un disque dur virtuel existant stocké dans une banque de données de votre hyperviseur
• Nouveau disque de mémoire persistante : ajouter un disque de mémoire persistante (PMem) fournie notamment par Intel (Intel Optane)
• Nouveau disque brut : connecter un disque dur physique à votre machine virtuelle

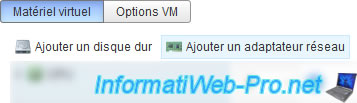

2.2. Ajouter un adaptateur réseau (carte réseau)

En cliquant sur "Ajouter un adaptateur réseau", vous pourrez ajouter une carte réseau virtuelle ou paravirtuelle.

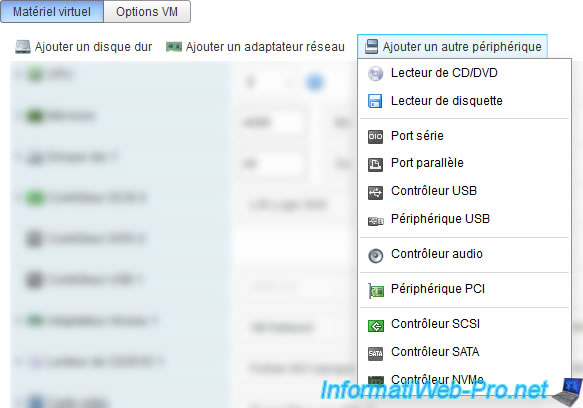

2.3. Ajouter un autre périphérique

En cliquant sur "Ajouter un autre périphérique", vous pourrez ajouter :

• un lecteur CD/DVD virtuel supplémentaire
• un lecteur de disquettes
• un port série
• un port parallèle
• un contrôleur USB supplémentaire
• un périphérique USB. Ce qui permet de connecter un support USB physique (clé USB, disque dur externe, ...) à une machine virtuelle.
• un contrôleur audio
• un périphérique PCI. Ce qui permet d'ajouter une carte PCI, PCIe, un contrôleur USB physique, une carte graphique physique compatible, ... à une machine virtuelle grâce au PCI passthrough.
• un contrôleur SCSI virtuel pour y brancher des disques durs virtuels
• un contrôleur SATA virtuel pour y brancher des disques durs virtuels et/ou des lecteurs CD/DVD virtuels
• un contrôleur NVMe pour y brancher des disques durs virtuels

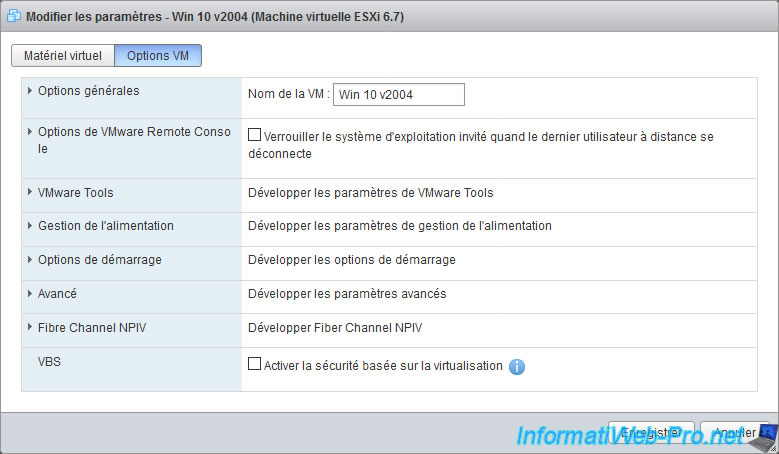

3. Options VM

Dans l'onglet "Options VM", vous pourrez gérer les options et les paramètres de votre machine virtuelle.

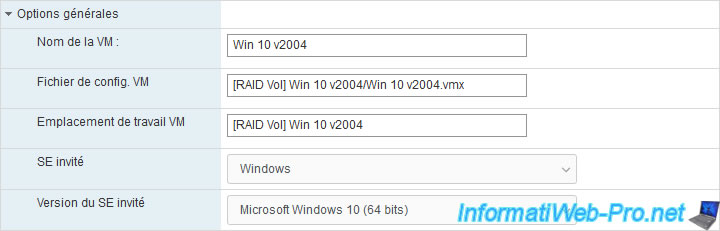

3.1. Options générales

Dans la section "Options Générales" des options VM, vous pourrez :

• Nom de la VM : modifier le nom de votre machine virtuelle
• Fichier de config. VM : voir où est stocké le fichier de configuration ".vmx" de votre machine virtuelle.
• Emplacement de travail VM : voir où est stockée votre machine virtuelle
• SE invité : changer le système d'exploitation invité indiqué à VMware ESXi
• Version du SE invité : idem, mais pour la version de ce système d'exploitation invité

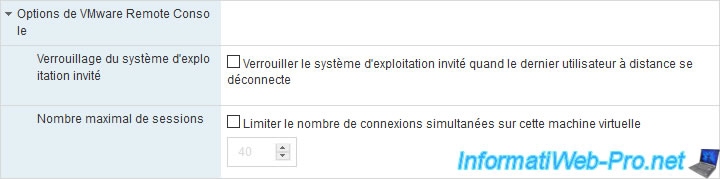

3.2. Options de VMware Remote Console

Dans la section "Options Générales" des options VM, vous pourrez configurer des options spécifiques au programme VMare Remote Console (VMRC) :

• Verrouillage du système d'exploitation invité : permet de verrouiller le système d'exploitation invité quand le dernier utilisateur à distance se déconnecte
• Nombre maximal de sessions : cocher cette case permet de limiter le nombre de connexions simultanées sur cette machine virtuelle au nombre que vous indiquerez dans la case prévue à cet effet.

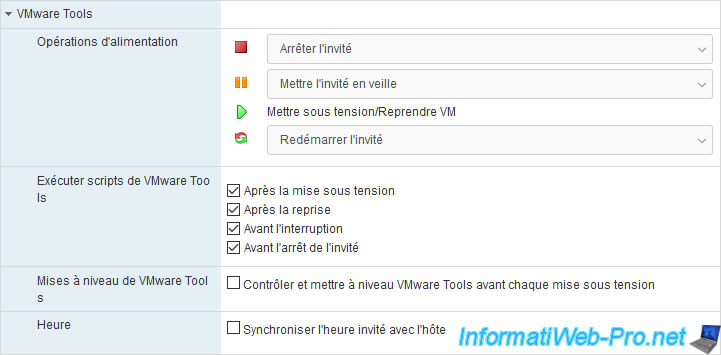

3.3. VMware Tools

Dans la section "VMware Tools" des options VM, vous pourrez :

• Opérations d'alimentation : choisir quelles actions utilisées si les VMware Tools sont installés. De préférence, les actions concernant l'invité pour pouvoir arrêter ou redémarrer proprement le système d'exploitation invité.
• Exécuter scripts de VMware Tools : par défaut, tous les scripts de VMware Tools sont activés et exécutés dans différents cas.
  Néanmoins, vous pouvez activer ou non l'exécution de ces scripts si vous le souhaitez :
  • Après la mise sous tension : exécuter un script des VMware Tools une fois la machine virtuelle est démarrée
  • Après la reprise : exécuter un script des VMware Tools une fois la machine virtuelle est de nouveau sous tension après une pause
  • Avant l'interruption : exécuter un script des VMware Tools avant de mettre la machine virtuelle en pause
  • Avant l'arrêt de l'invité : exécuter un script des VMware Tools avant l'arrêt du système d'exploitation invité de la machine virtuelle
• Mises à niveau de VMware Tools : par défaut, vous devez mettre à jour manuellement les VMware Tools dans chaque machine virtuelle.
  Ce qui est recommandé en production si vous voulez éviter de vous retrouver avec une machine virtuelle plantée à cause de la mise à jour des VMware Tools.
  En effet, en production, il est vivement recommandé de créer un snapshot sur votre machine virtuelle juste avant de mettre à jour les VMware Tools dans celle-ci pour pouvoir retourner en arrière en quelques clics si besoin.
  Néanmoins, s'il s'agit d'un environnement de tests et que vous souhaitez donc mettre à jour automatiquement les VMware Tools dans cette machine virtuelle, alors cochez la case "Contrôler et mettre à niveau VMware Tools avant chaque mise sous tension".
• Heure : permet de synchroniser l'heure invité avec l'hôte à chaque démarrage de celle-ci. Dans ce cas, assurez-vous d'abord que la date et l'heure de votre hyperviseur VMware ESXi sont correctement réglées.

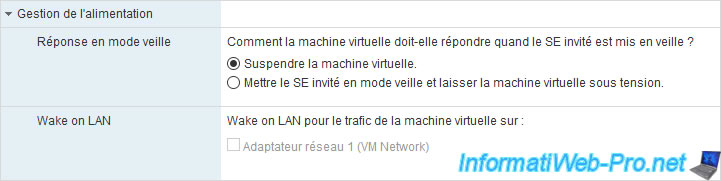

3.4. Gestion de l'alimentation

Dans la section "Gestion de l'alimentation" des options VM, vous pourrez :

• Réponse en mode veille : choisir comment VMware ESXi doit gérer l'alimentation de votre machine virtuelle lorsque le système d'exploitation invité (dans la machine virtuelle) est mis en veille.
  • Suspendre la machine virtuelle : la machine virtuelle est suspendue et n'est donc plus "alimentée". Ce qui veut dire que le Wake on LAN (WoL) ne pourra pas fonctionner dans ce cas-ci.
  • Mettre le SE invité en mode veille et laisser la machine virtuelle sous tension : le système d'exploitation sera mis en veille, mais la machine virtuelle sera toujours "alimentée". Ce qui permettra de pouvoir redémarrer celle-ci à distance grâce au Wake on LAN (WoL) si vous le souhaitez.
• Wake on LAN : activer le Wake on LAN pour cette machine virtuelle pour la carte réseau virtuelle souhaitée SI le paramètre "Réponse en mode veille" est configuré sur "Mettre le SE invité en mode veille et ...".
  Sinon, cette option sera grisée.
  Pour rappel, le Wake on LAN (WoL) vous permet de démarrer ou redémarrer un ordinateur (ou une machine virtuelle, dans ce cas-ci) à distance via le réseau en lui envoyant un paquet magique.

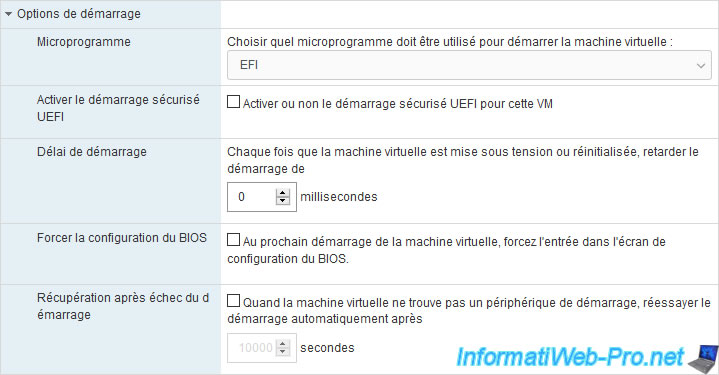

3.5. Options de démarrage

Dans la section "Options de démarrage" des options VM, vous pourrez :

• Microprogramme : permet de choisir si vous voulez utiliser un BIOS classique ou un firmware EFI (pour les systèmes d'exploitation récents compatibles).
• Activer le démarrage sécurisé UEFI : pour bénéficier du démarrage sécurisé UEFI pour cette VM (uniquement si vous avez sélectionné "EFI" comme microprogramme), cochez la case "Activer ou non le démarrage sécurisé UEFI pour cette VM".
• Délai de démarrage : permet de retarder le démarrage après la mise sous tension et le redémarrage de la machine virtuelle de x millisecondes pour pouvoir accéder plus facilement au BIOS ou au firmware EFI de celle-ci.
• Forcer la configuration du BIOS : cocher la case "Au prochain démarrage de la machine virtuelle, forcez l'entrée dans l'écran de configuration du BIOS" vous permet de rentrer automatiquement dans le BIOS ou le firmware EFI de la machine virtuelle la prochaine fois que vous mettrez celle-ci sous tension. Ce qui facilite fortement l'accès au BIOS ou le fimware EFI de celle-ci pour y configurer l'ordre de démarrage si besoin.
• Récupération après échec du démarrage : tenter de redémarrer automatiquement la machine virtuelle après le délai en secondes spécifié si aucun périphérique de démarrage n'a été trouvé

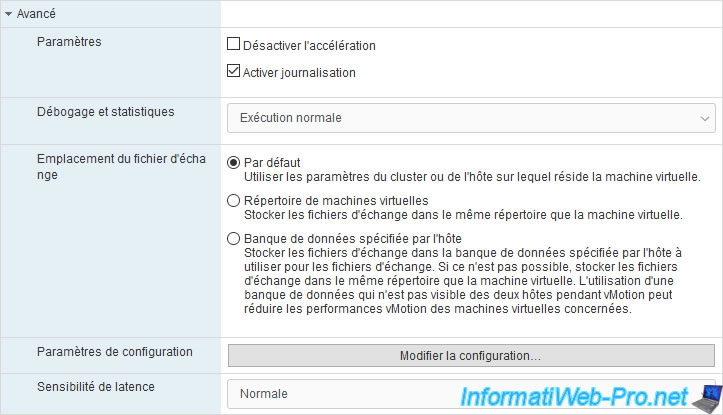

3.6. Avancé

Dans la section "Avancé" des options VM, vous pourrez :

• Paramètres :
  • Désactiver l'accélération : permet de désactiver l'accélération de la machine virtuelle dans le cas rare où l'exécution ou l'installation d'un programme empêcherait la machine virtuelle de répondre correctement (freeze).
    Néanmoins, cela diminue évidemment les performances de votre machine virtuelle. Cette option n'est donc utile qu'en cas de problème.
  • Activer journalisation : par défaut, cette option est cochée et provoque la création automatique de fichiers ".log" dans le dossier de la machine virtuelle.
    Ces fichiers journaux peuvent être utiles en cas de problème et être utiles au support de VMware pour pouvoir vous aider en cas de problème.
    Pour désactiver la création automatique de ces fichiers journaux, décochez cette case.
• Débogage et statistiques : permet de collecter des informations supplémentaires (informations de débogage ou statistiques) en cas de problème pour que le support technique de VMware puisse vous aider.
  Le valeur par défaut étant "Exécution normale".
• Emplacement du fichier d'échange : lorsque vous démarrez une machine virtuelle, un fichier d'échange est automatiquement créé et sert de mémoire alternative à la RAM tant que la machine virtuelle est sous tension.
  Une fois la machine virtuelle arrêtée, ce fichier disparait automatiquement.
  • Par défaut : par défaut, le fichier sera stocké selon le paramètre configuré sur votre hyperviseur VMware ESXi
  • Répertoire de machines virtuelles : le fichier d'échange sera stocké dans le même dossier que la machine virtuelle
  • Banque de données spécifiée par l'hôte : le fichier d'échange sera stocké dans l'emplacement spécifié par l'hôte ou par le cluster (le cas échéant) si cela est possible.
    Sinon, celui-ci sera stocké dans le dossier de la machine virtuelle.
  Attention : si la mémoire vive (RAM) est entièrement réservée, ce fichier d'échange n'existera pas (ou pèsera 0 octet). De plus, s'il y a une réservation de mémoire vive (RAM), sa taille sera de "quantité de mémoire vive (RAM) allouée" moins la quantité de mémoire vive (RAM) réservée.
• Paramètres de configuration : le bouton "Modifier la configuration" vous permet de modifier facilement le fichier de configuration ".vmx" de la machine virtuelle.
• Sensibilité de latence : permet d'adapter la sensibilité de latence pour améliorer la réactivité pour les applications VoIP, les lecteurs multimédias ou les applications où l'utilisation du clavier et de la souris est très présente.

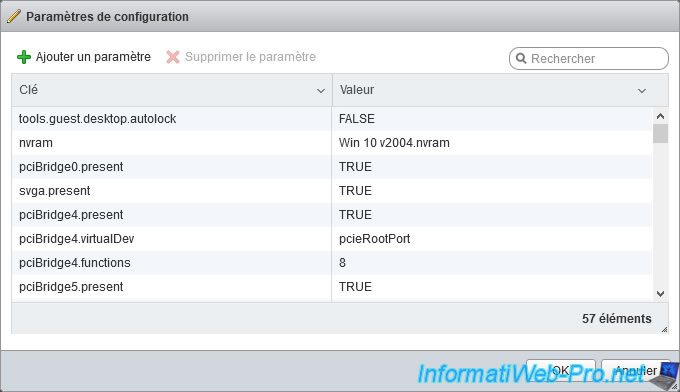

Si vous cliquez sur le bouton "Modifier la configuration" (visible sur l'image ci-dessus), vous verrez une fenêtre "Paramètres de configuration" apparaitre où vous pourrez ajouter, modifier ou supprimer les paramètres présents dans le fichier de configuration ".vmx".
Néanmoins, notez que certains paramètres du fichier ".vmx" n'apparaitront pas dans ce tableau.

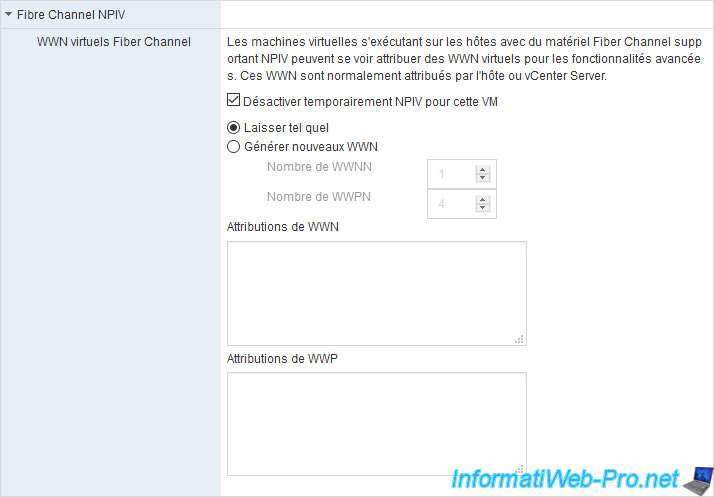

3.7. Fibre Channel NPIV

Dans la section "Fibre Channel NPIV", vous pourrez attribuer des WWN et WWP virtuels pour les fonctionnalités avancées pour les machines virtuelles accessibles avec du matériel Fiber Channel supportant le NPIV.

3.8. VBS (Virtualization-Based Security)

Dans la section "VBS", vous pourrez choisir d'activer la sécurité basée sur la virtualisation (VBS) ou non.
Lorsque le système d'exploitation invité est Windows 10, cela lui permet d'utilisation les fonctionnalités de virtualisation matérielle pour créer et isoler une région sécurisée de la mémoire de l'hôte.
Ceci permet d'éviter les attaques malveillantes et l'utilisation de vulnérabilités dans Windows 10.
