Présentation complète du client web VMware Host Client de VMware ESXi 6.7

  • VMware
  • VMware ESXi, VMware vSphere
  • 10 février 2023 à 20:22
  • InformatiWeb
  • 4/4
Page précédente

4.3. Périphériques

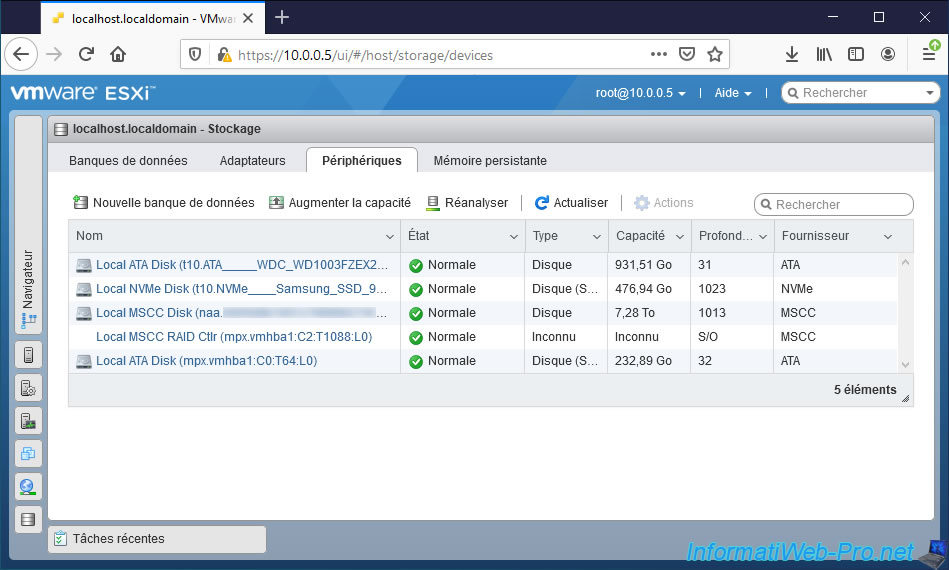

Dans "Stockage -> Périphériques", vous trouverez la liste des disques durs et SSDs (au format SATA et NVMMe) présent dans votre ordinateur ou serveur.
Mais, vous trouverez aussi les disques durs ou SSDs connectés à un contrôleur HBA, ainsi que les disques logiques RAID (ou volumes RAID) créés sur un contrôleur RAID.

Si vous cliquez sur le nom d'un périphérique (ou autrement dit : un disque physique ou un disque logique RAID), vous pourrez obtenir de nombreuses informations concernant celui-ci.

Pour commencer, vous pourrez connaitre :

  • son nom sous VMware ESXi. Par exemple : Local NVMe Disk (t10.NVMe___Samsung_SSD_970_PRO_512_GB_____[UUID du disque])
  • son type : Disque
  • son modèle : Samsung SSD 970
  • son chemin (dans le système de fichiers) : /vmfs/devices/disks/[nom du périphérique]
  • sa capacité (taille) : 467,94 Go
  • son format de partition : gpt
  • son identifiant (UUID)

Juste en dessous, vous pourrez aussi connaitre la liste des partitions qui s'y trouvent.
Dans ce cas-ci, il s'agit du SSD NVMe où nous avons installé VMware ESXi, c'est pour cette raison qu'il y a autant de partitions sur celui-ci :

  • Système EFI
  • Données de base
  • VMFS
  • Données de base
  • Données de base
  • Diagnostic de VMware
  • Données de base
  • Diagnostic de VMware

En encore en dessous, vous trouverez cette fois-ci, le diagramme de partitions de ce disque.

4.4. Mémoire persistante

Dans "Stockage -> Mémoire persistante -> Modules", vous trouverez la liste des modules de mémoire persistante présents dans votre ordinateur / serveur.
Pour utiliser la mémoire persistante, vous avez besoin de modules NVDIMM, tels que de la Mémoire persistante Intel Optane (PMem).

Dans "Stockage -> Mémoire persistante -> Ensembles d'entrelacement", vous pourrez voir les ensembles d'entrelacements disponibles pour la mémoire persistante.
Les ensembles d'entrelacement permettent de regrouper de façon logique un ou plusieurs modules NVDIMM physiques. Ce qui permet d'augmenter le débit de lecture et d'écriture sur ce regroupement logique étant donné que VMware ESXi sera en mesure de lire et d'écrire en parallèle sur les différents modules NVDIMM composant cet ensemble d'entrelacement.

Un peu comme un disque logique RAID qui regrouperait plusieurs disques durs ou SSDs physiques pour améliorer le débit de lecture et d'écriture sur le disque logique RAID.

Source : Structure de la banque de données PMem

Les espaces de noms permettent de découper la mémoire persistante en plusieurs régions de mémoire qui seront traitées de manière contiguë.
Une fois ces espaces de noms créés, vous pourrez connaitre leur nom, leur capacité, leur santé, leur état et l'ensemble d'entrelacement où ils se trouvent.

5. Mise en réseau

Dans "Mise en réseau -> Groupes de ports", vous pourrez voir, ajouter ou modifier les groupes de ports existants sur votre hyperviseur VMware ESXi.
Par défaut, 2 groupes de ports sont déjà présents :

  • VM Network : pour le trafic réseau de vos machines virtuelles
  • Management Network : pour gérer votre hyperviseur VMware ESXi

Pour plus d'informations concernant la mise en réseau de votre hyperviseur VMware ESXi, référez-vous à notre tutoriel : VMware ESXi 6.7 - Bases de la gestion du réseau sous VMware ESXi.

Dans "Mise en réseau -> Commutateurs virtuels", vous pourrez gérer vos différents commutateurs virtuels standard (vSwitch standard).

Notez qu'avec VMware ESXi, vous ne pourrez utiliser que des commutateurs virtuels standard (vSwitch standard) par défaut.
En effet, pour utiliser des commutateurs distribués vSphere, vous aurez besoin de la solution payante (VMware vSphere).

Dans "Mise en réseau -> NIC physiques", vous trouverez la liste des cartes réseau physiques (ou plus précisément des ports réseau physiques) présentes dans votre ordinateur / serveur.
Dans notre cas, la carte réseau intégrée à notre carte mère possède 2 ports réseau (RJ45). VMware ESXi nous affiche donc 2 "cartes réseau" physiques dont une est connectée (vitesse de liaison : 10000 Mbits/s) et l'autre non (Liaison descendante).

Dans "Mise en réseau -> NIC VMKernel", vous trouverez la liste des cartes réseau (NIC) VMKernel présentes sur votre hyperviseur VMware ESXi.

Par défaut, vous trouverez la carte réseau (NIC) VMKernel "vmk0" qui :

  • est associée au groupe de ports "Management Network"
  • est associée à la pile TCP/IP par défaut
  • qui peut être utilisé uniquement pour la gestion de l'hyperviseur (par défaut)
  • etc

Notez que les cartes réseau (NIC) VMKernel peuvent aussi gérer le trafic système pour VMware vMotion, le stockage IP, la tolérance de panne, vSAN, la journalisation, ...

Source : Ajouter un adaptateur réseau VMkernel dans VMware Host Client

Dans "Mise en réseau -> Piles TCP/IP", vous pourrez gérer les différentes piles TCP/IP.
Notez que la gestion de plusieurs piles TCP/IP n'est possible que depuis la version 6.0 de VMware vSphere.

L'utilisation de plusieurs piles TCP/IP vous permet d'isoler le trafic réseau de différents services (gestion, vMotion et tolérance de panne) pour les rediriger vers différentes passerelles par défaut (si vous le souhaitez). Ce qui n'était pas le cas avant.
Cela vous évite aussi de devoir créer des itinéraires statiques comme c'était le cas précédemment.

Par défaut, 3 piles TCP/IP sont créées :

  • Pile vMotion : permet d'isoler le trafic de VMware vMotion sur cette pile TCP/IP. Si vous utilisez cette pile, le trafic vMotion passera via cette "Pile vMotion" au lieu de la "Pile TCP/IP par défaut".
  • Pile TCP/IP par défaut : permet de gérer les services liés à l'hôte et tous les services partagent donc la même passerelle par défaut.
  • Pile de provisionnement : permet d'isoler certaines opérations concernant les machines virtuelles, le clonage, la migration à froid, ...

Néanmoins, par défaut, la seule pile TCP/IP utilisée est la "Pile TCP/IP par défaut".

Dans "Mise en réseau -> Règles du pare-feu", vous trouverez la liste des règles définies par défaut dans le pare-feu de VMware ESXi.
Grâce à cette liste, vous pourrez savoir :

  • quelles règles sont activées (en noir) ou non (en gris)
  • quels sont les ports entrants et/ou sortants concernés par celles-ci, ainsi que les protocoles utilisés
  • quel est le service associé à cette règle de pare-feu (si applicable)
  • si le service associé à cette règle de pare-feu est démarré ou non (si applicable)

Vous pourrez également modifier ces règles pour ajouter ou retirer des restrictions en fonction des adresses IP des clients.

Pour plus d'informations concernant la configuration du pare-feu de VMware ESXi, référez-vous à notre tutoriel : VMware ESXi 6.7 - Gérer les services et le pare-feu.

6. Tâches récentes

En bas de chaque page, vous pourrez ouvrir un bloc nommé "Tâches récentes".

Comme son nom l'indique, cela vous permet de voir les tâches qui ont été exécutées récemment. Que celles-ci soient toujours en cours d'exécution ou qu'elles soient terminées.

7. Barre du haut

En haut de la page, en cliquant sur "[nom de votre compte d'utilisateur]@[adresse IP ou nom de domaine de votre serveur ESXi]", vous trouverez quelques options vous permettant de :

  • Actualisation automatique : rafraichir automatiquement la page toutes les 15, 30 ou 60 secondes pour que les informations affichées soient mises à jour régulièrement ou ne jamais réactualiser la page (Désactivé) par défaut.
  • Modifier le mot de passe : modifier le mot de passe du compte avec lequel vous êtes actuellement connecté.
  • Paramètres : permet d'activer ou non certaines options, de régler la langue de ce client web, ...
  • Déconnexion : permet de vous déconnecter de ce client web "VMware Host Client".

Dans le sous-menu "Paramètres", vous pourrez :

  • Envoyer les statistiques d'utilisation : activer ou désactiver l'envoi des statistiques d'utilisation à VMware. Ou autrement rejoindre ou quitter le programme d'amélioration du produit (CEIP) de VMware.
  • Activer les effets visuels : permet d'activer ou non les effets visuels. Tels que l'apparition en fondu (transparence) des menus contextuels.
  • Afficher uniquement les objets récents : permet d'afficher des raccourcis uniquement pour les objets utilisés récemment dans le menu de gauche.
  • Afficher le message de bienvenue : permet d'activer ou non l'affichage du message de bienvenue affiché sur fond bleu lorsque vous vous connectez à ce client web.
  • Langue : permet de changer la langue d'affichage.
  • Console : permet de régler la disposition du clavier à utiliser, ainsi que le type de console à utiliser par défaut.
  • Délai d'expiration de l'application : permet de spécifier le délai pour l'expiration de votre session sur ce client web.
  • Restaurer les paramètres par défaut : permet de restaurer ces paramètres à leur valeur par défaut.

Dans le sous-menu "Paramètres -> Langue", vous pourrez changer la langue de ce client web en sélectionnant votre langue (français, anglais, ...) ou laissez le client web utiliser la langue correspondante à celle de votre navigateur web.

Dans le sous-menu "Paramètres -> Console", vous pourrez :

  • Disposition de clavier : changer la disposition à utiliser pour le clavier.
  • Console par défaut : choisir quel type de console utiliser par défaut.

Dans le sous-menu "Paramètres -> Console -> Disposition de clavier", vous pourrez changer la disposition de clavier à utiliser qui par défaut est en anglais.

Dans le sous-menu "Paramètres -> Console -> Console par défaut", vous pourrez choisir :

  • Dans le navigateur : utiliser une console de navigateur. La console sera donc ouverte dans la même page avec un cadre gris.
  • VMware Remote Console : accéder à la console d'une machine virtuelle grâce au programme VMware Remote Console (VMRC) ou VMware Workstation (qui supporte aussi les liens "vmrc://...").

Dans le sous-menu "Paramètres -> Délai d'expiration de l'application", vous pourrez choisir le délai d'expiration de votre session (entre 15 minutes et 2 heures) ou désactiver ce délai.
Néanmoins, en production, nous vous déconseillons fortement de le désactiver.

Pour finir, dans le menu "Aide", vous pourrez :

  • A propos de : connaitre la version et le numéro de build de votre serveur VMware ESXi, ainsi que du client utilisé.
  • Aide : permet d'accéder à la documentation officielle de VMware.
  • Mettre à jour : permet de mettre à jour un module en spécifiant l'adresse (URL ou chemin sur la banque de données) du fichier VIB à installer.
  • VMware.com : permet d'accéder au site de VMware.
  • Outils et liens :
    • Navigateur d'objets gérés : permet de modifier le modèle d'objet VMkernel. Néanmoins, il est fortement déconseillé de l'activer et/ou de le modifier. Si vous l'activez temporairement pour des raisons de débogage, n'oubliez pas de le désactiver ensuite en restaurant la valeur du paramètre avancé "Config.HostAgent.plugins.solo.enableMob" à "false".
    • Documentation SDK : permet d'accéder à la documentation des services web SDK de VMware.
    • Outils en ligne de commande à distance : permet d'accéder à la documentation des outils en ligne de commande de VMware ESXi (vSphere CLI).
    • VMware Remote Console : permet de télécharger gratuitement le programme VMware Remote Console depuis le site de VMware pour accéder aux consoles de vos machines virtuelles depuis ce programme disponible pour Windows et Linux.
    • Obtenir vCenter Server : permet d'accéder à la page de téléchargement permettant de télécharger VMware vCenter Server.
