Installer pfSense CE 2.6 sous VMware ESXi

3. Installation de pfSense sous VMware ESXi

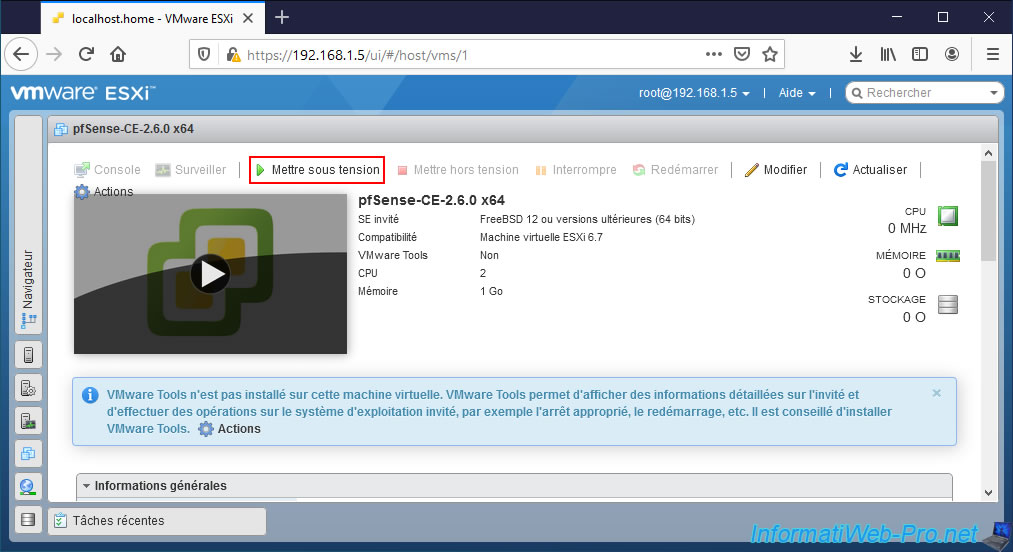

Démarrez votre machine virtuelle pfSense en cliquant sur : Mettre sous tension.

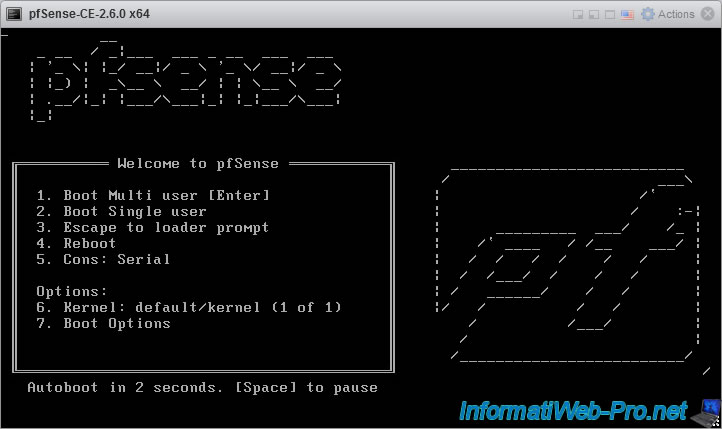

Attendez quelques secondes pour passer cette étape.
Ensuite, référez-vous à notre tutoriel "pfSense 2.6 - Téléchargement et installation sous VMware Workstation" pour l'installation de pfSense.

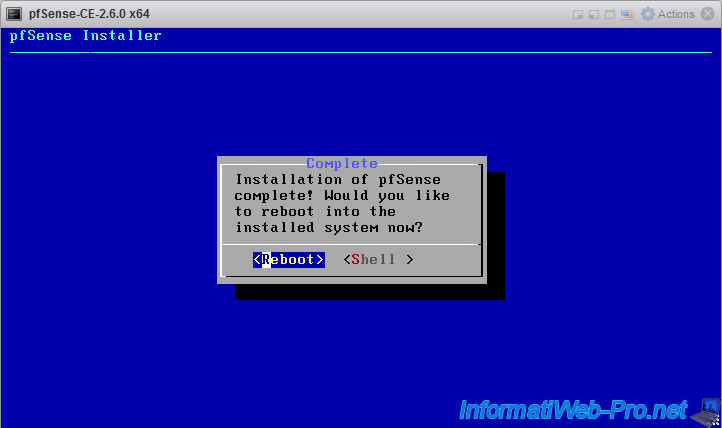

Une fois l'installation de pfSense terminée, vous devrez redémarrer votre machine virtuelle pfSense.

Pour la configuration, vous verrez les correspondances entre les interfaces (vmx0 et vmx1) et les adresses MAC de celles-ci.

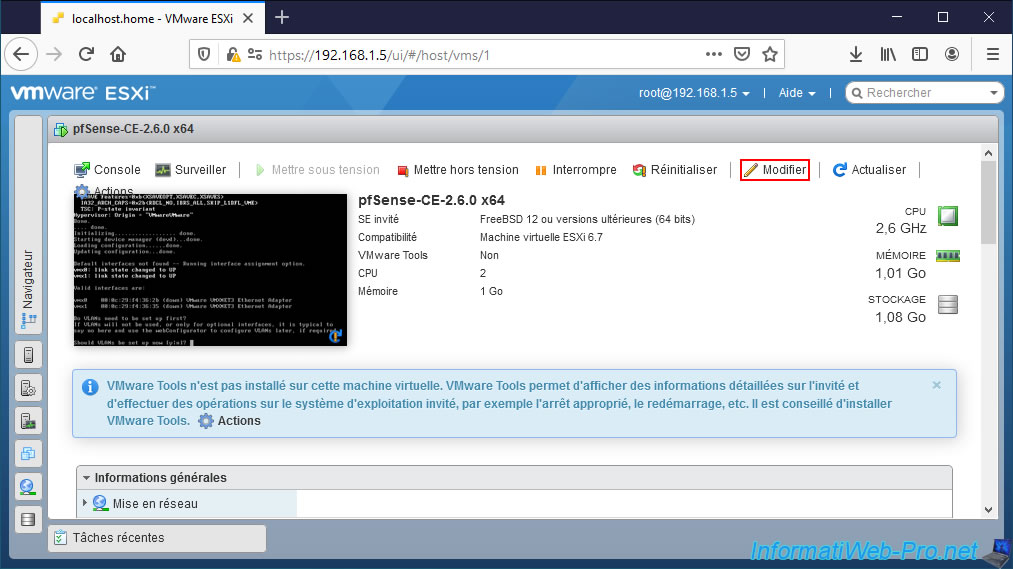

Pour savoir quel adaptateur réseau de votre machine virtuelle pfSense correspond à quelle interface de pfsense (vmx0 / vmx1), allez sur la page de votre machine virtuelle pfSense et cliquez sur : Modifier.

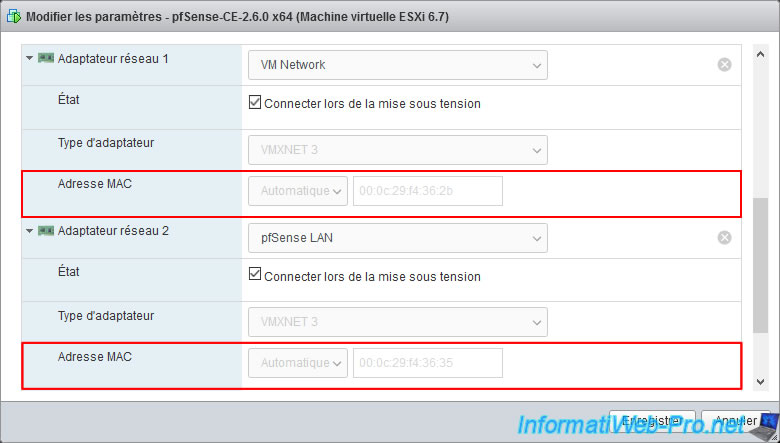

Comme vous pouvez le voir, dans notre cas :

• l'interface "vmx0" dont l'adresse MAC est "00:0c:29:f4:36:2b" correspond à notre adaptateur réseau 1 connecté au réseau WAN (VM Network).
• l'interface "vmx1" dont l'adresse MAC est "00:0c:29:f4:36:35" correspond à notre adaptateur réseau 2 connecté au réseau LAN (pfSense LAN).

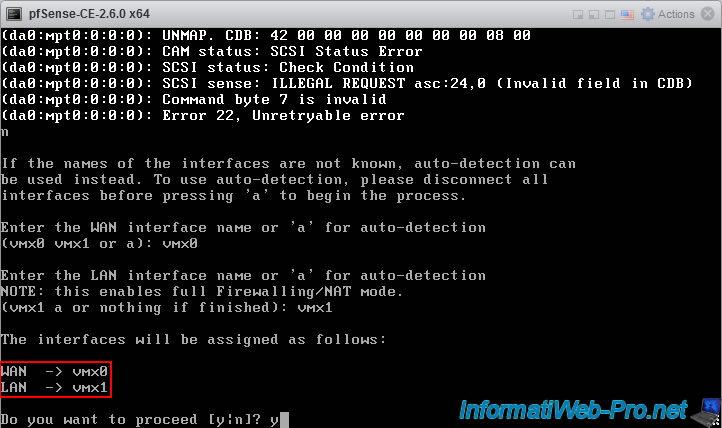

Vous devrez donc assigner les interfaces de pfSense comme ceci :

• WAN : vmx0
• LAN : vmx1

Pour les étapes de configuration de pfSense, référez-vous à nouveau à notre tutoriel concernant l'installation de pfSense.

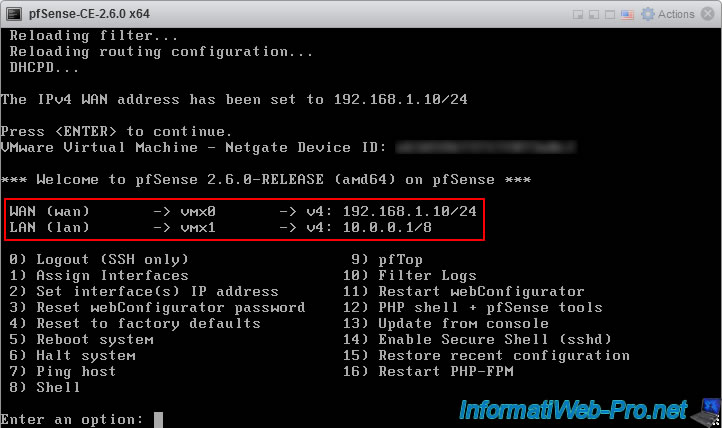

Une fois la configuration (depuis la console) de pfSense terminée, vous obtiendrez ceci.

4. Configurer pfSense depuis son interface web

Pour configurer pfSense depuis son interface web, vous devrez connecter une machine virtuelle sur votre groupe de ports "pfSense LAN".
En effet, l'interface web de pfSense n'est accessible que depuis l'interface LAN par défaut.

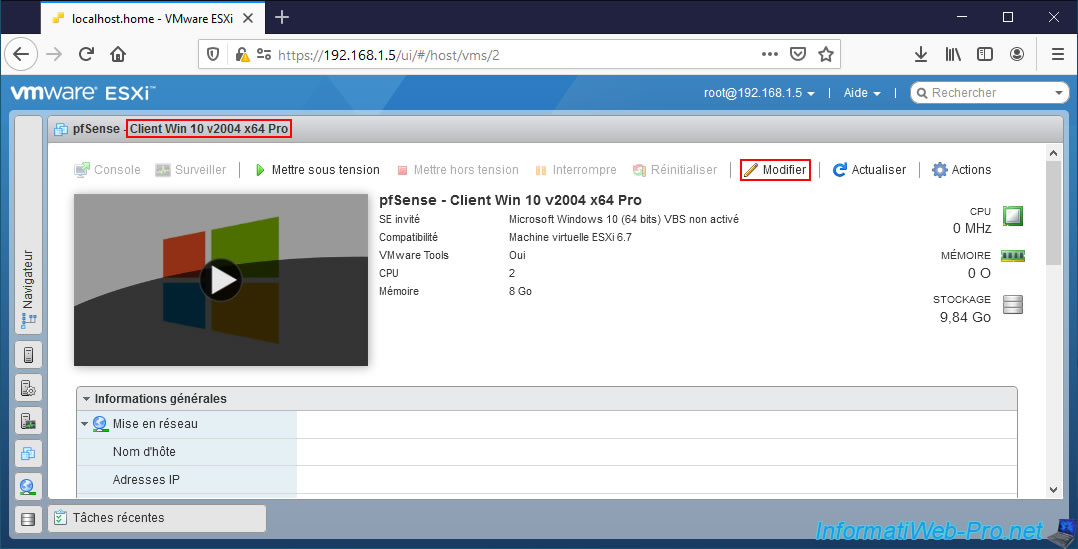

Pour cela, nous avons créé une machine virtuelle avec Windows 10 et nous avons cliqué sur "Modifier".

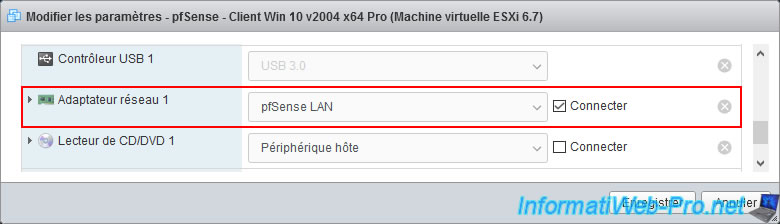

Connectez celle-ci sur votre réseau : pfSense LAN.

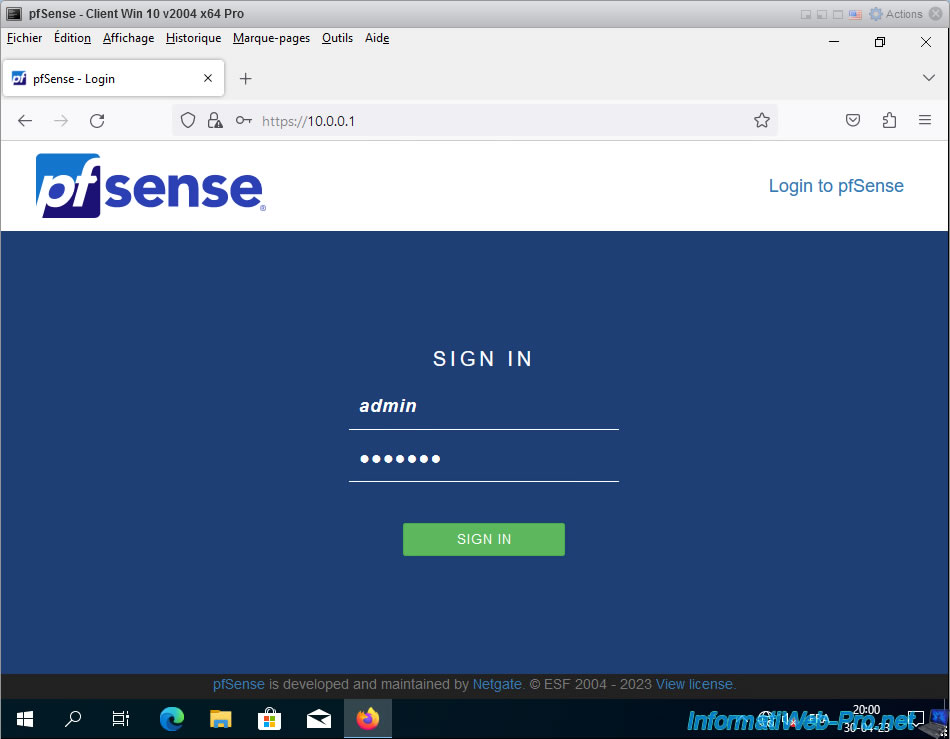

Indiquez l'adresse de l'interface web de pfSense en indiquant l'adresse IP LAN et connectez-vous en tant qu'admin avec le mot de passe "pfsense".
Dans notre cas : "https://10.0.0.1".

Note : ignorez l'avertissement qui s'affiche la 1ère fois à cause du certificat auto-signé utilisé par défaut.

Une fois connecté en tant qu'admin, référez-vous à l'étape "8. Configuration initiale de pfSense via l'interface web" de notre tutoriel concernant l'installation de pfSense pour l'initialisation de pfSense depuis son interface web.

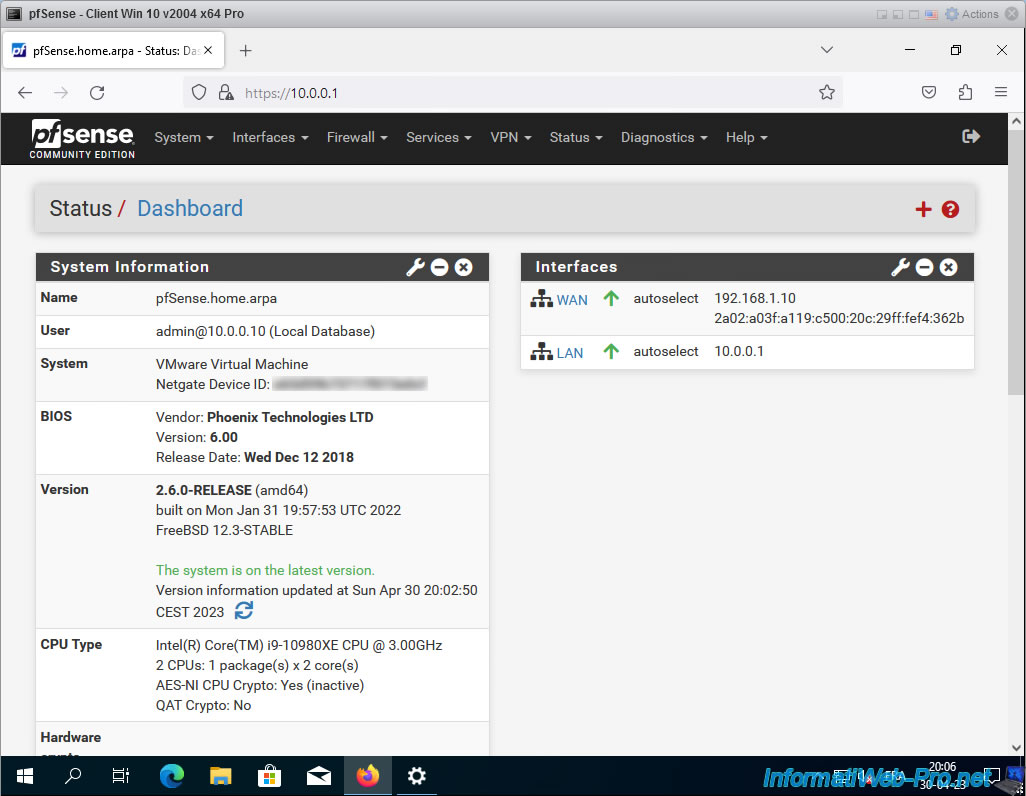

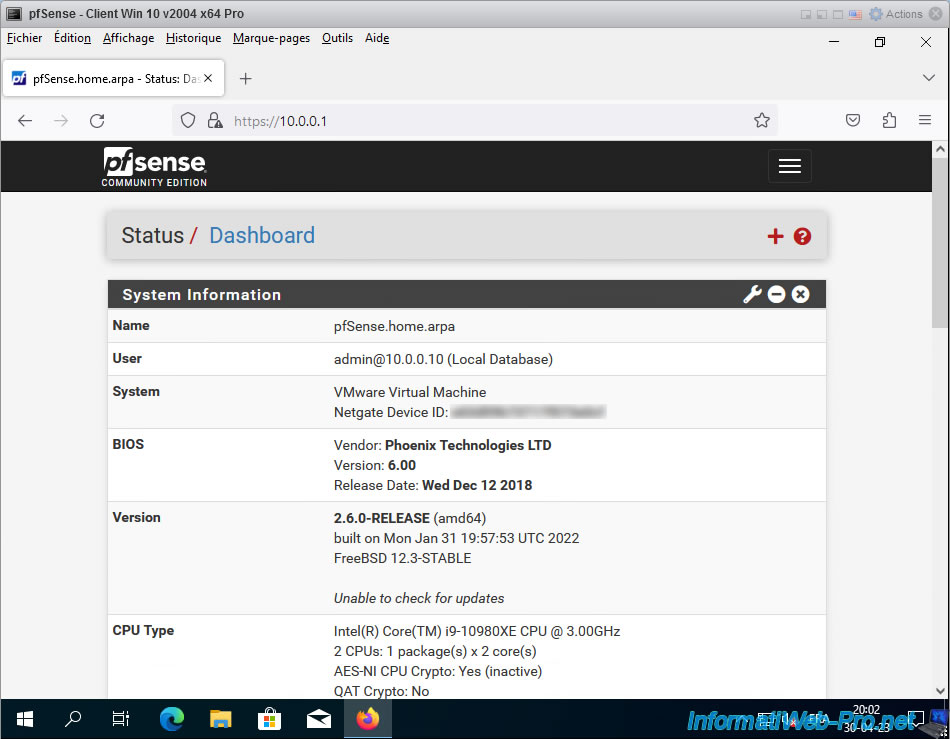

Une fois l'initialisation de pfSense terminée, son dashboard apparaitra.

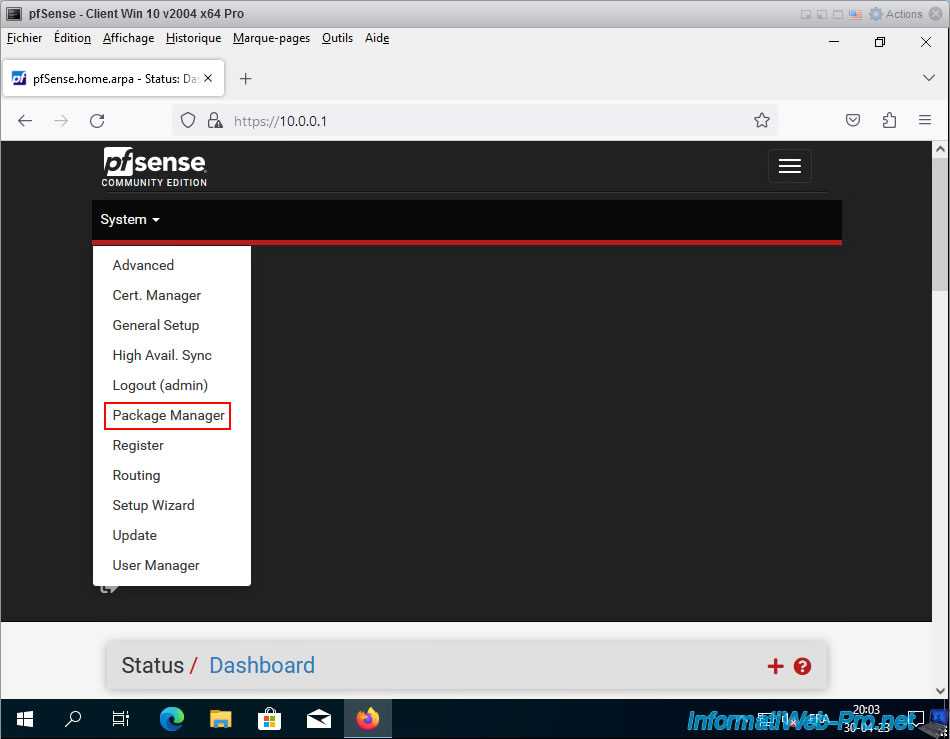

Lorsque vous virtualisez pfSense sous VMware ESXi, vous pouvez installer les VMware Tools (pilotes) en allant dans le menu : System -> Package Manager.

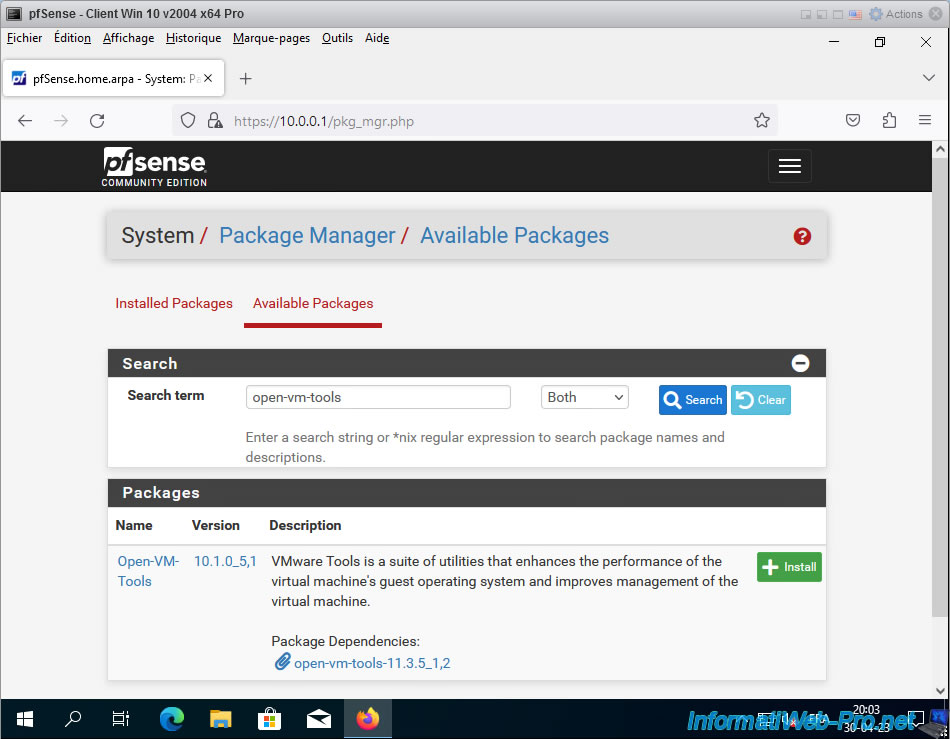

Dans l'onglet "Available Packages", indiquez "open-vm-tools" et cliquez sur "Search".

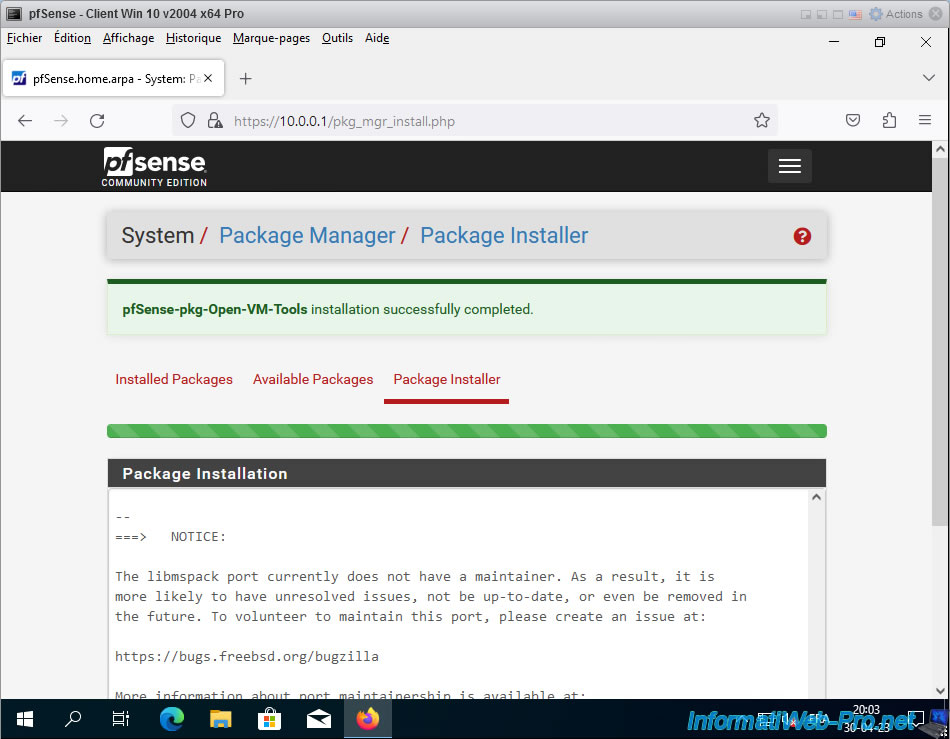

Ensuite, cliquez sur "Install" pour le paquet "Open-VM-Tools".

Le paquet "pfSense-pkg-Open-VM-Tools" a été installé.

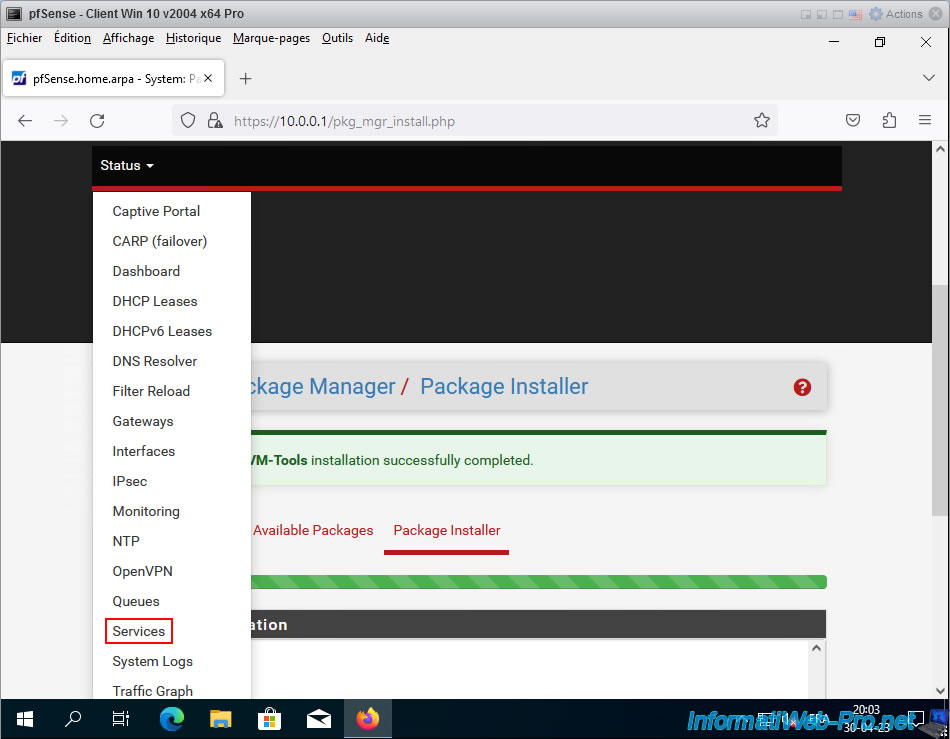

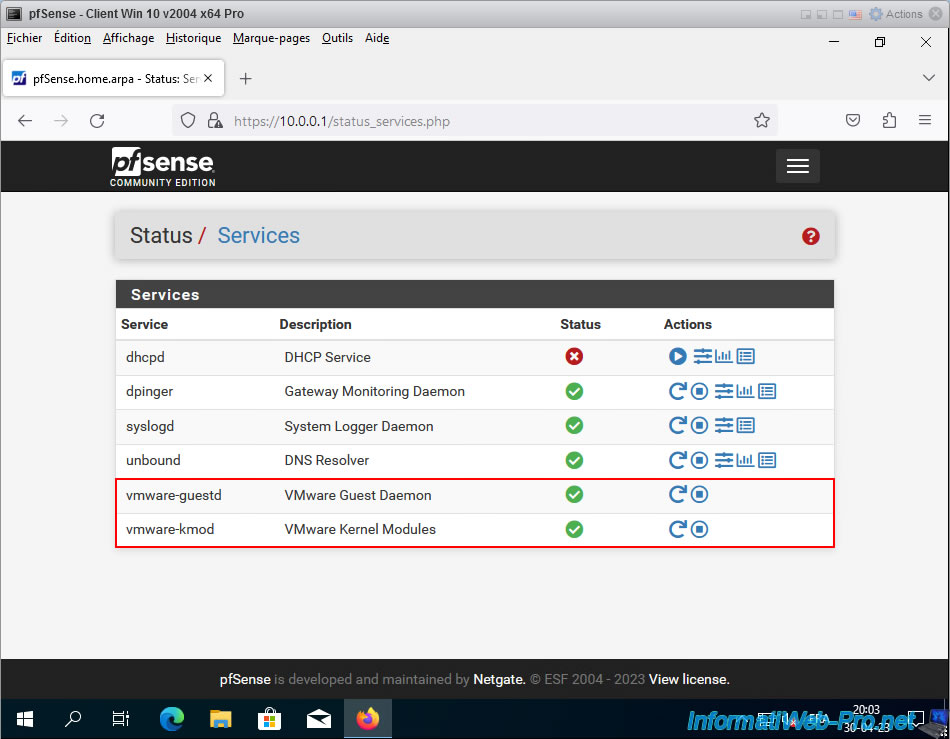

Pour vérifier que le paquet "open-vm-tools" a bien été installé, allez dans le menu : Status -> Services.

Dans la liste, vous verrez que 2 nouveaux services ont apparu : vmware-guestd et vmware-kmod.

Pour terminer la configuration de pfSense, continuez à partir de l'étape "11. Configuration du serveur DHCP de pfSense" de notre tutoriel concernant l'installation de pfSense.

Procédure basée sur la documentation officielle de pfSsense : Virtualizing pfSense Software with VMware vSphere / ESXi | pfSense Documentation.
