Installer et configurer votre serveur NAS avec Unraid 6.9.2

5. Démarrage sur la clé USB UNRAID

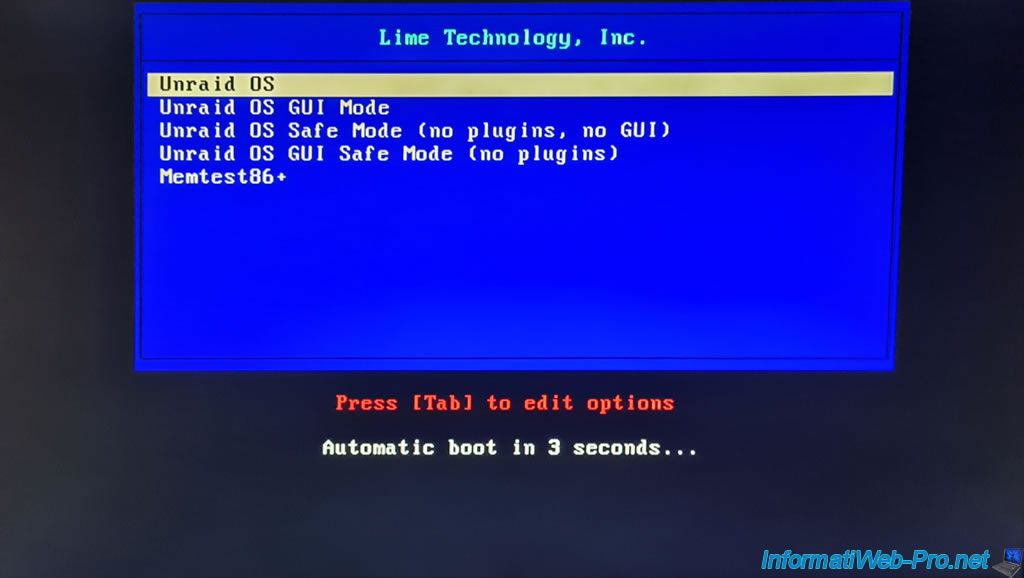

Votre serveur redémarre et le menu de démarrage d'Unraid apparait (si un écran est branché sur votre serveur) :

• Unraid OS : démarrer Unraid en mode normal similaire à une distribution Linux installée en mode serveur.
  Une fois Unraid démarré, une console apparaitra (si un écran est branché à votre serveur). Dans le cas contraire, Unraid fonctionnera en mode "headless" (sans écran).
  Ce mode permet de consommer moins de ressources système, mais nécessitera l'utilisation d'un second ordinateur (ou périphérique : tablette, smartphone, ...) pour la gestion de votre serveur Unraid.
• Unraid OS GUI Mode : permet de charger un bureau Linux léger avec un navigateur web pour vous permettre de gérer votre serveur Unraid directement depuis ce serveur. Ce qui évite de devoir posséder un serveur + un ordinateur à la maison, mais ce qui consommera un peu plus de ressource.
  Néanmoins, en cas de problème réseau avec votre serveur, ce mode vous permettra de réparer plus facilement votre serveur Unraid.
• Unraid OS Safe Mode (no plugins, no GUI) : en cas de problème de stabilité ou de démarrage avec votre serveur Unraid, cette option vous permettra de démarrer Unraid sans les plugins installés par les utilisateurs.
  Une fois Unraid démarrer, seulement la console sera affichée (comme avec l'option "Unraid OS").
• Unraid OS GUI Safe Mode (no plugins) : idem que l'option précédente, mais à la différence qu'un bureau Linux léger sera chargé après le démarrage de Unraid et un navigateur web vous permettra de gérer votre serveur Unraid pour tenter de trouver quel plugin pose problème.
• Memtest86+ : cette option ne fonctionnera correctement que si vous démarrez votre serveur en mode "LEGACY BIOS" et vous permettra de tester vos barrettes de RAM.
  Ce qui est très utile si vous avez des problèmes de stabilité avec votre serveur.
  Important : si vous avez des barrettes de RAM "ECC" (ce qui est surtout le cas pour les vrais serveurs), vous devrez d'abord désactiver la fonctionnalité "ECC" dans le BIOS de votre carte mère avant de lancer Memtest86+.
  Sinon, Memtest86 risque de détecter à tort des erreurs avec vos barrettes de RAM ECC (Error-Correcting Code).

Si vous ne savez pas quoi choisir, utilisez l'option par défaut (qui est aussi la plus utilisée) : Unraid OS.
Si vous ne faites rien, ce choix sera automatiquement sélectionné après 5 secondes.

Note : Lime Technology, Inc est l'entreprise à l'origine d'Unraid.

Le démarrage commence et ces lignes apparaissent en bas de l'écran :

Plain Text

Loading /bzimage... ok
Loading /bzroot...ok

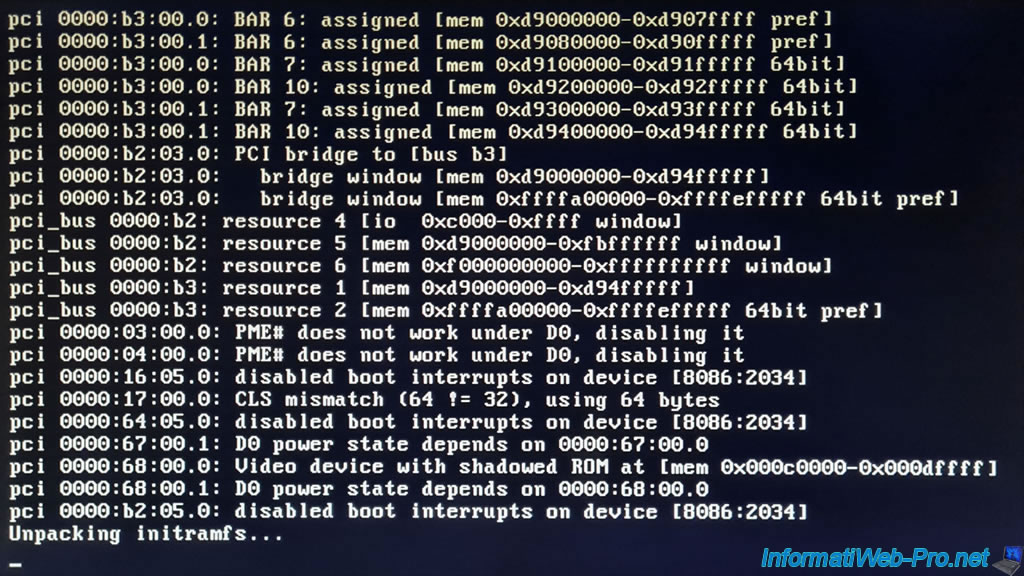

De nombreuses lignes de textes apparaitront pendant le démarrage d'Unraid (comme avec n'importe quelle distribution Linux, d'ailleurs).

Une fois le démarrage d'Unraid terminé, vous verrez la version d'Unraid apparaitre, ainsi que son ou ses adresses IP (IPv4 et/ou IPv6) :

Plain Text

unRAID Server OS version: 6.9.2
IPv4 address: 10.0.0.20
IPv6 address: not set

Comme un écran est branché sur notre serveur, une console est aussi affichée par unRAID :

Plain Text

Tower login:

Notez que par défaut, le compte "root" n'est pas protégé par mot de passe.

6. Obtenir une licence d'évaluation pour Unraid

Pour pouvoir utiliser Unraid, vous devez obtenir une licence d'évaluation.
Pour en obtenir une, connectez-vous à l'interface web de votre serveur Unraid en tapant : http://[adresse IP de celui-ci]/
L'autre possibilité indiquée dans leur documentation est d'utiliser l'adresse "http://tower/" (bien que cela n'ait pas fonctionné dans notre cas).

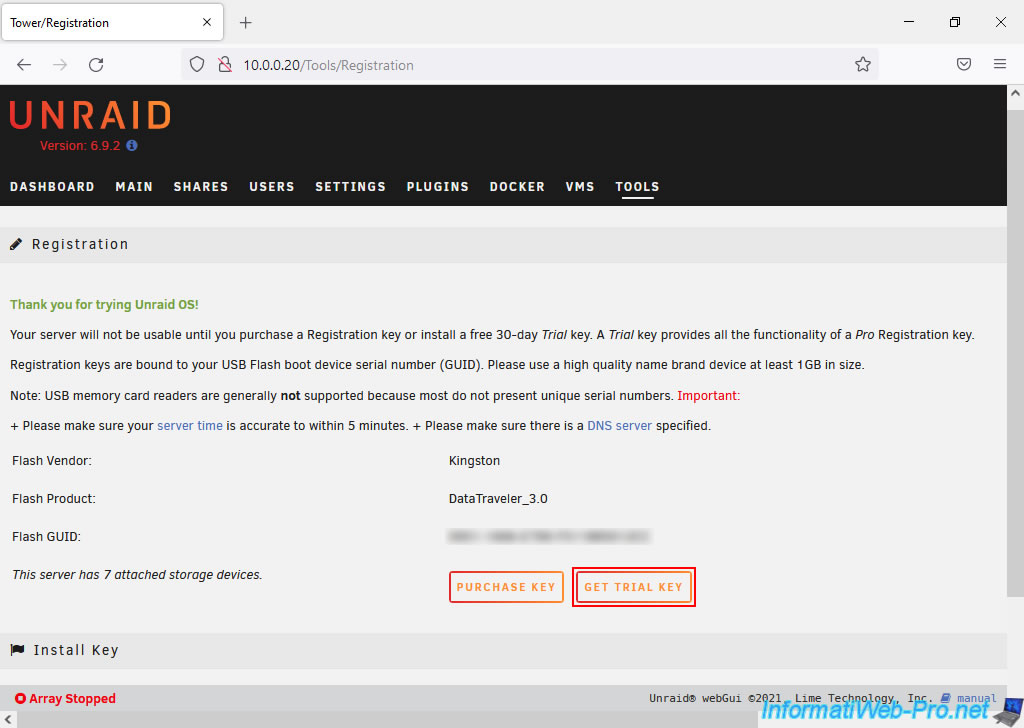

Ensuite, allez dans : Tools -> Registration.

Comme vous pouvez le voir sur cette page "Registration", votre serveur ne sera utilisable que lorsque vous aurez acheté une licence ou installé une clé d'évaluation de 30 jours.
La clé d'évaluation vous permettra d'accéder à toutes les fonctionnalités de la version Pro (la plus grosse édition) pendant 30 jours.

Comme expliqué précédemment, la licence d'Unraid sera liée à l'identifiant unique (GUID) de votre clé USB.
Unraid vous affiche donc celui-ci ici (Flash GUID).
Cliquez sur : Get trial key.

Attention : comme le précise Unraid sur sa page "Getting Started", l'utilisation d'un bloqueur de publicités (tel que Adblock ou toute autre extension du même genre) pourra bloquer le chargement de différentes parties de l'interface web d'Unraid et donc poser différents problèmes et erreurs.
Il est donc vivement recommandé de désinstaller ces extensions si vous les avez installés dans votre navigateur web favori.

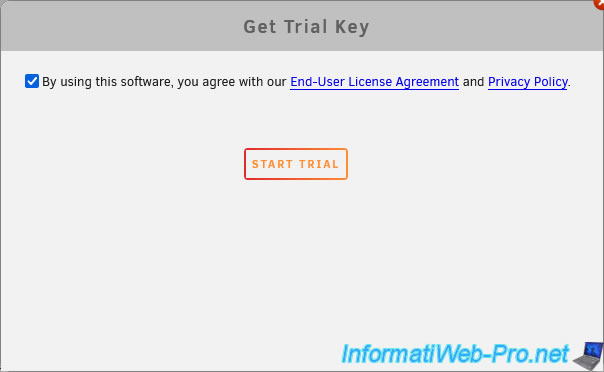

Acceptez le contrat de licence et la politique de confidentialité d'Unraid en cochant la case "By using this software, you agree with our End-User License Agreement ..." et cliquez sur : Start trial.

Une licence d'évaluation sera automatiquement créée depuis le serveur de Lime Technology et appliquée sur votre serveur Unraid.

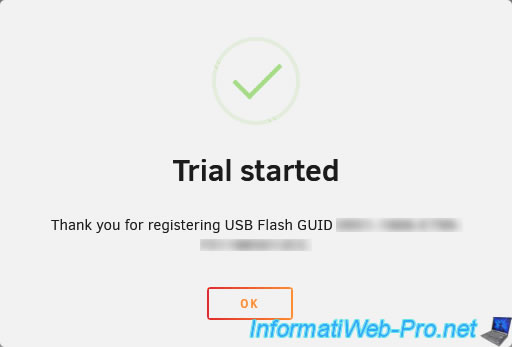

Ensuite, ce message apparaitra :

Plain Text

Trial started
Thank you for registering USB Flash GUID XXXX-XXXX-...

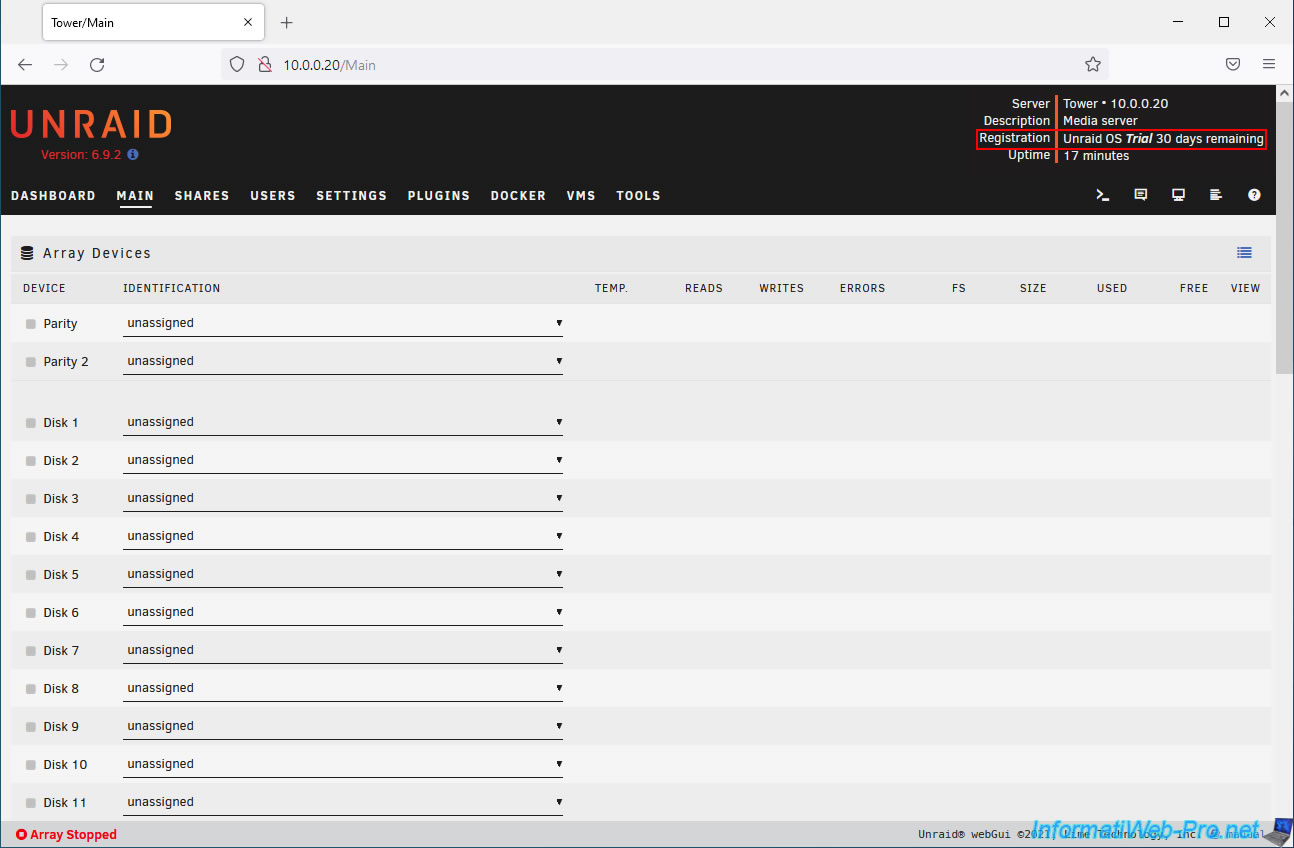

En haut à droite de l'interface web d'Unraid, vous verrez la mention "Registration : Unraid OS Trial 30 days remaining".

7. Créer la grappe (Array)

7.1. Comment fonctionne le système de grappe (Array) d'Unraid ?

Unraid fonctionne grâce à une grappe de disques durs que vous devez créer grâce à des disques durs, dont au moins un devra être sélectionné en tant que disque de parité pour assurer la protection de vos données.
En effet, grâce au disque de parité, Unraid sera en mesure de reconstruire le disque dur manquant si un des disques durs de cette grappe (array) tombe en panne.

Attention : bien que le terme "Array" puisse vous faire penser à la création d'un volume RAID, cela n'est pas le cas ici.
En effet, un système de fichiers sera créé sur chaque disque dur de la grappe et les données que vous stockerez sur votre serveur Unraid via les différents partages (que vous verrez plus tard) seront réparties physiquement sur les différents disques en fonction de plusieurs paramètres (méthodes d'allocation, le niveau de division, l'inclusion ou l'exclusion manuelle de certains disques durs, ...).
Il est donc fort possible qu'un de vos disques durs se remplisse plus que d'autres en fonction de ces différents paramètres, contrairement à un volume RAID où les données auraient été réparties uniformément.

Les disques (disques durs ou SSDs) sont donc indépendants l'un de l'autre et pourront être accédés séparément (si besoin). Contrairement à un volume RAID où vous avez besoin de tous les disques pour accéder à vos données.
De plus, cela permet de ne faire tourner que les disques qu'Unraid a actuellement besoin et les autres peuvent être arrêtés lorsque ceux-ci ne sont pas utilisés. Ce qui vous fait économiser de l'électricité.

Source : What are the advantages of unRAID over similar products?

Important : pour bénéficier de toutes les fonctionnalités d'Unraid, vous devriez brancher directement vos disques durs et/ou SSDs sur les ports SATA de votre carte mère ou sur un contrôleur HBA.
L'utilisation d'un contrôleur HBA permet notamment d'utiliser des disques durs ou SSDs avec une connectique SATA ou SAS (si celle-ci est supportée par votre contrôleur HBA).
Dans les 2 cas, Unraid sera en mesure d'accéder aux informations S.M.A.R.T. (informations de santé) de votre disque dur ou SSD, ainsi qu'aux sondes de températures de ceux-ci.

Ce qui ne sera pas le cas si vous utilisez un disque logique RAID (ou volume RAID) créé sur un contrôleur RAID physique.

Source : Unraid - BIOS and Booting Up.

7.2. Configurer la grappe (Array) pour Unraid

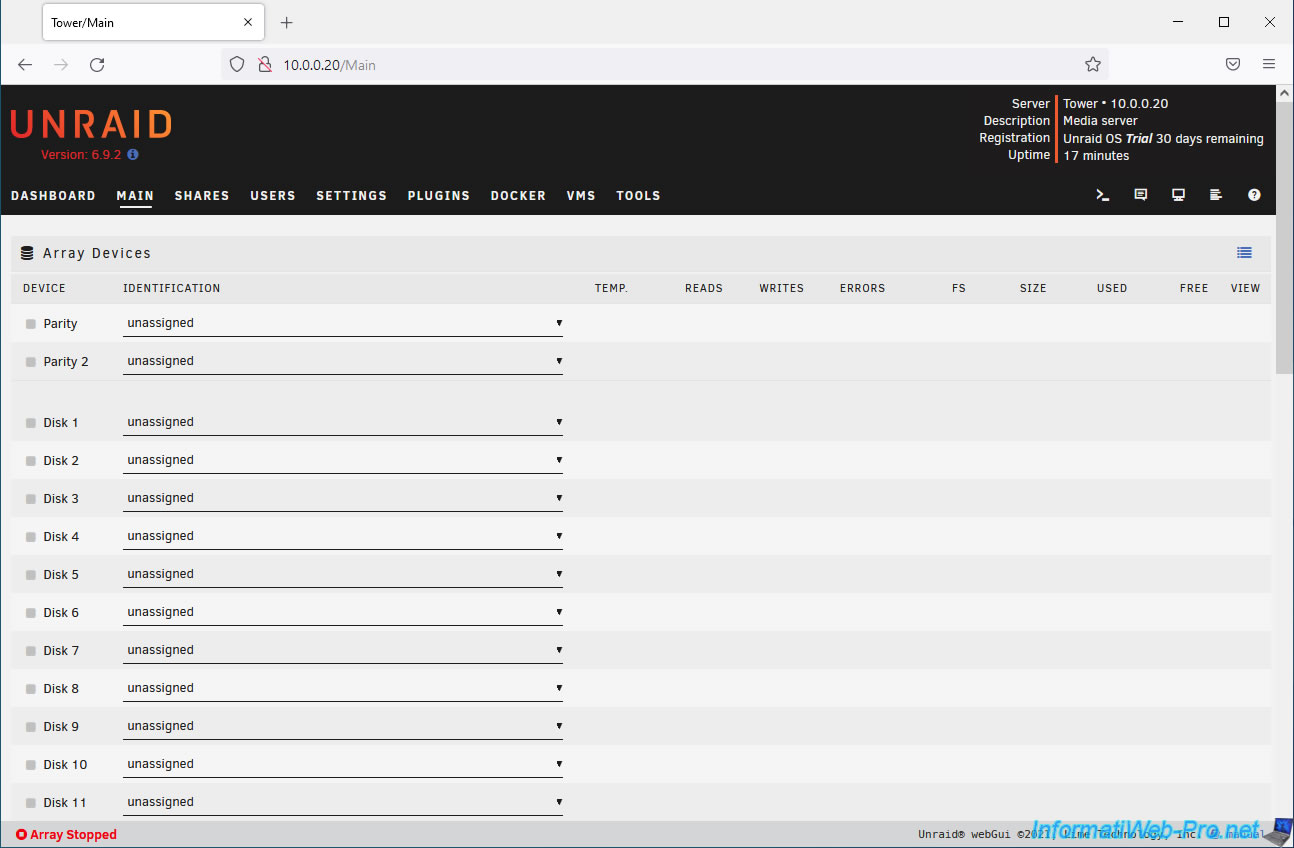

Pour créer cette grappe (array), allez dans l'onglet "MAIN" d'Unraid.
Sur cette page, vous trouverez tout d'abord une section "Array Devices" où vous pourrez sélectionner au moins 1 disque dur pour la parité (Parity) et vos autres disques durs en tant que disques de stockages (Disk 1, Disk2, ...).

Attention : le support des SSDs est expérimental pour la grappe et est déconseillé par Unraid. En effet, l'utilisation de SSDs en tant que disque de parité ou disque de stockage pour la grappe (array) pourrait produire des résultats imprévisibles et/ou non désirés.
Cela dit, ceci ne concerne pas la création de pools (pool de cache, par exemple) située un peu plus bas sur cette page.

En dessous, vous trouverez également d'autres sections :

• Pool Devices : permet notamment d'ajouter un pool de disques plus rapides (en général des SSDs) en tant que disques de cache.
  Ce qui permet d'améliorer les performances de votre grappe en redirigeant les opérations d'écritures vers des SSDs (ou des pools de SSDs depuis la version 6 d'Unraid).

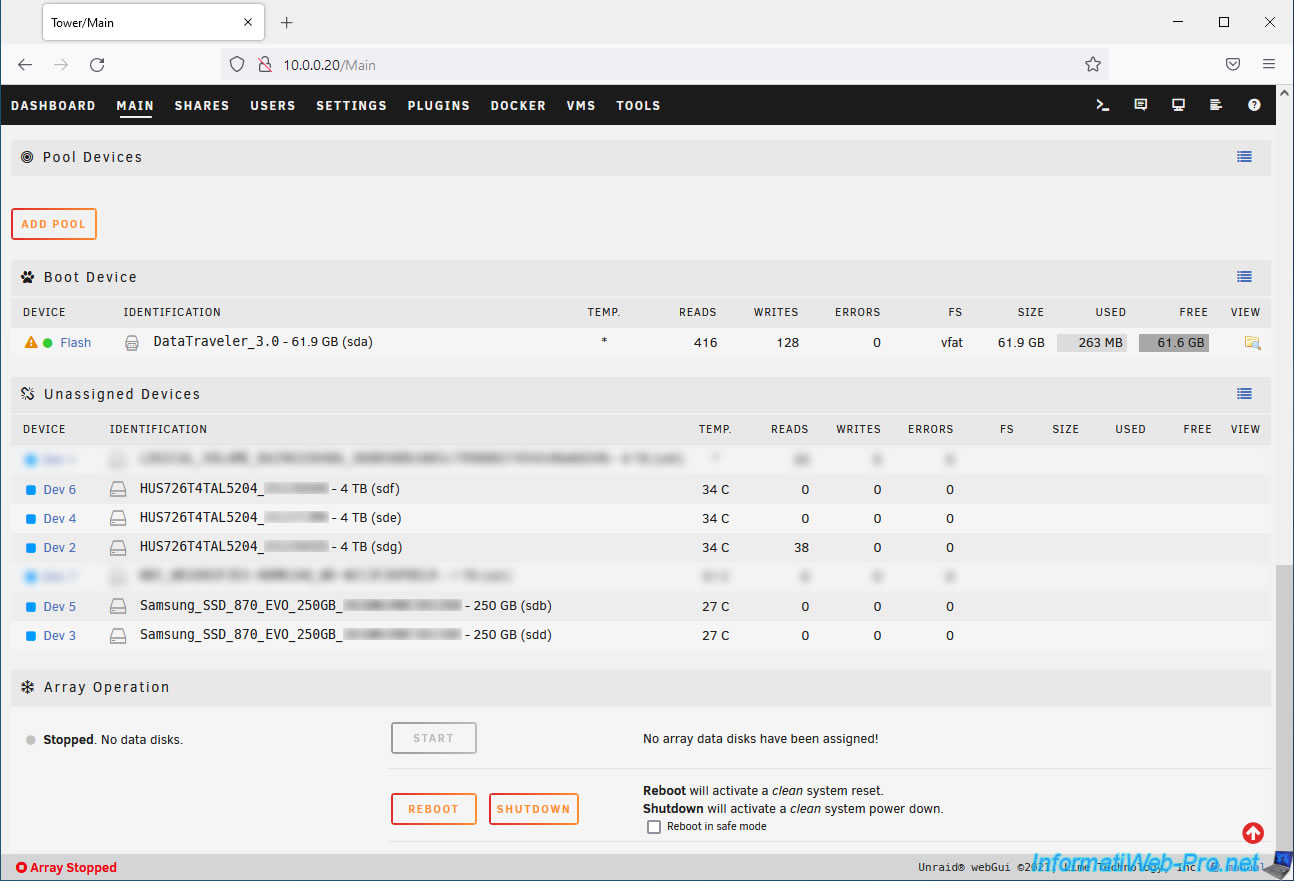

• Boot Device : informations concernant la clé USB où est installé Unraid.
  En l'occurrence, notre clé USB "DataTraveler 3.0" de 64 Go (61.9 GB).
  Comme vous pouvez le voir, par défaut, Unraid ne pèse que 263 MB (pour la version 6.9.2).
  Note : le triangle orange situé à gauche de ce périphérique "Flash" indique simplement que par défaut, le contenu de cette clé USB est accessible publiquement et en lecture / écriture depuis le réseau local.
  Ce qui n'est pas top.
• Unassigned Devices : la liste des disques durs et/ou SSDs qui ne font pas partie de votre grappe.
  Néanmoins, notez que vous pouvez aussi laisser intentionnellement certains disques en "non assigné" (Unassigned) pour pouvoir les utiliser ensuite directement depuis une machine virtuelle (par exemple).
• Array Operation : permet de gérer le démarrage et l'arrêt de la grappe, la création de la parité, le formatage des disques qui ne peuvent pas être montés actuellement (Unmountable disks), le démarrage et l'arrêt des disques, l'arrêt et le redémarrage de votre serveur Unraid, ...

Pour que votre grappe puisse être protégée correctement, il est primordial de définir au moins un disque dur en tant que disque de parité (Parity).
De plus, celui-ci doit impérativement avoir une capacité égale ou supérieure au plus gros disque que vous souhaitez utiliser dans votre grappe (Array).
Ce disque de parité ne contiendra que des données de parité et celui-ci sera utilisé uniquement en cas de panne d'un disque dur de votre grappe.
En effet, grâce aux données de parité présentes sur ce disque, Unraid sera en mesure de reconstruire les données du disque dur qui sera tombé en panne.

Dans notre cas, nous allons utiliser :

• 3 disques durs SAS : Western Digital Ultrastar DC HC310 4 To. Dont la référence est : HUS726T4TAL5204.
• 2 SSDs : Samsung 870 EVO SATA 2,5" SSD 250 Go. Dont la référence est : MZ-77E250B/EU.

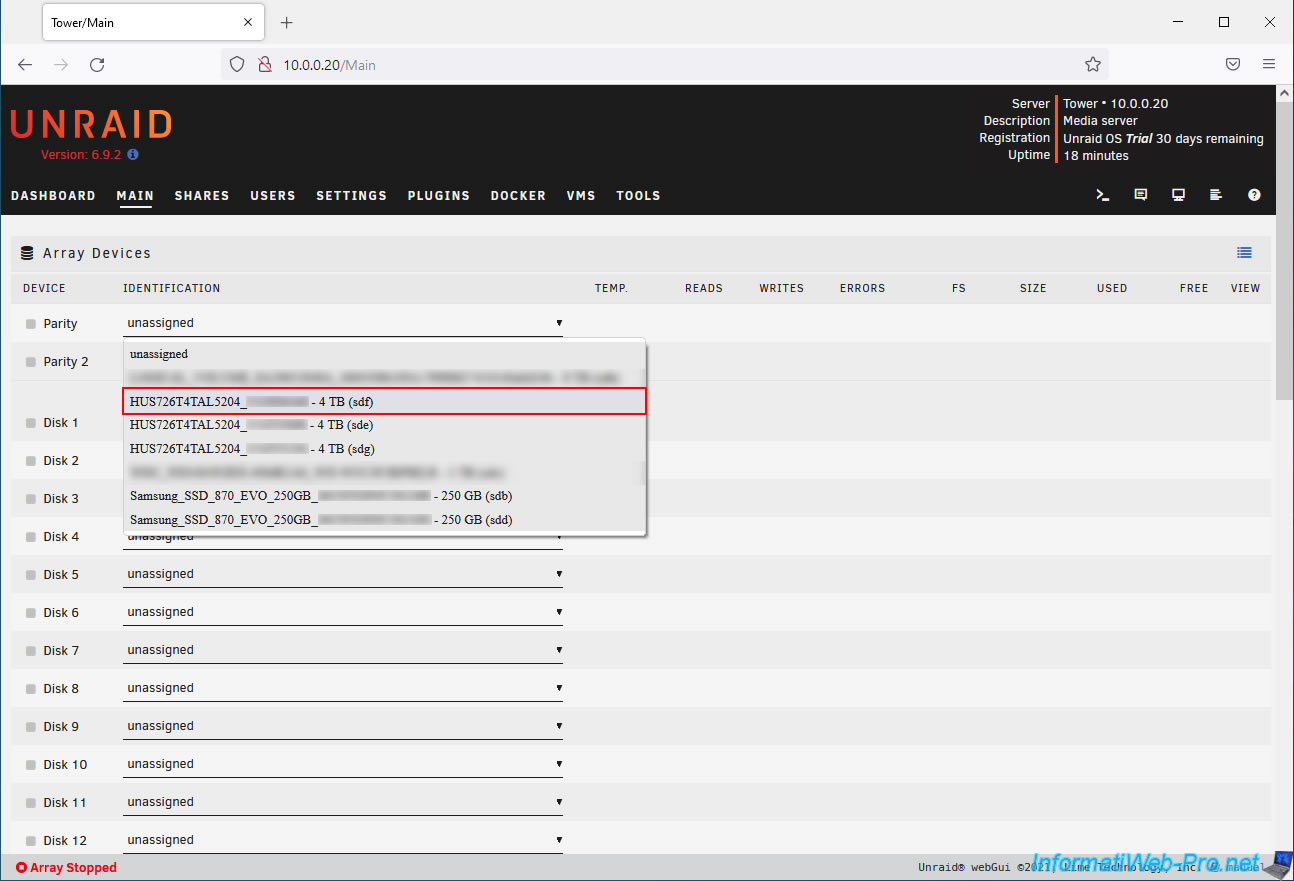

Pour notre grappe (array), nous avons sélectionné un de nos disques durs SAS (HUS726T4TAL5204).

Note : le nom indiqué pour chaque disque est composé de la référence du disque dur ou SSD, son numéro de série (flouté sur l'image ci-dessous), sa capacité (taille) et son nom assigné par Linux (système d'exploitation sur lequel est basé Unraid).

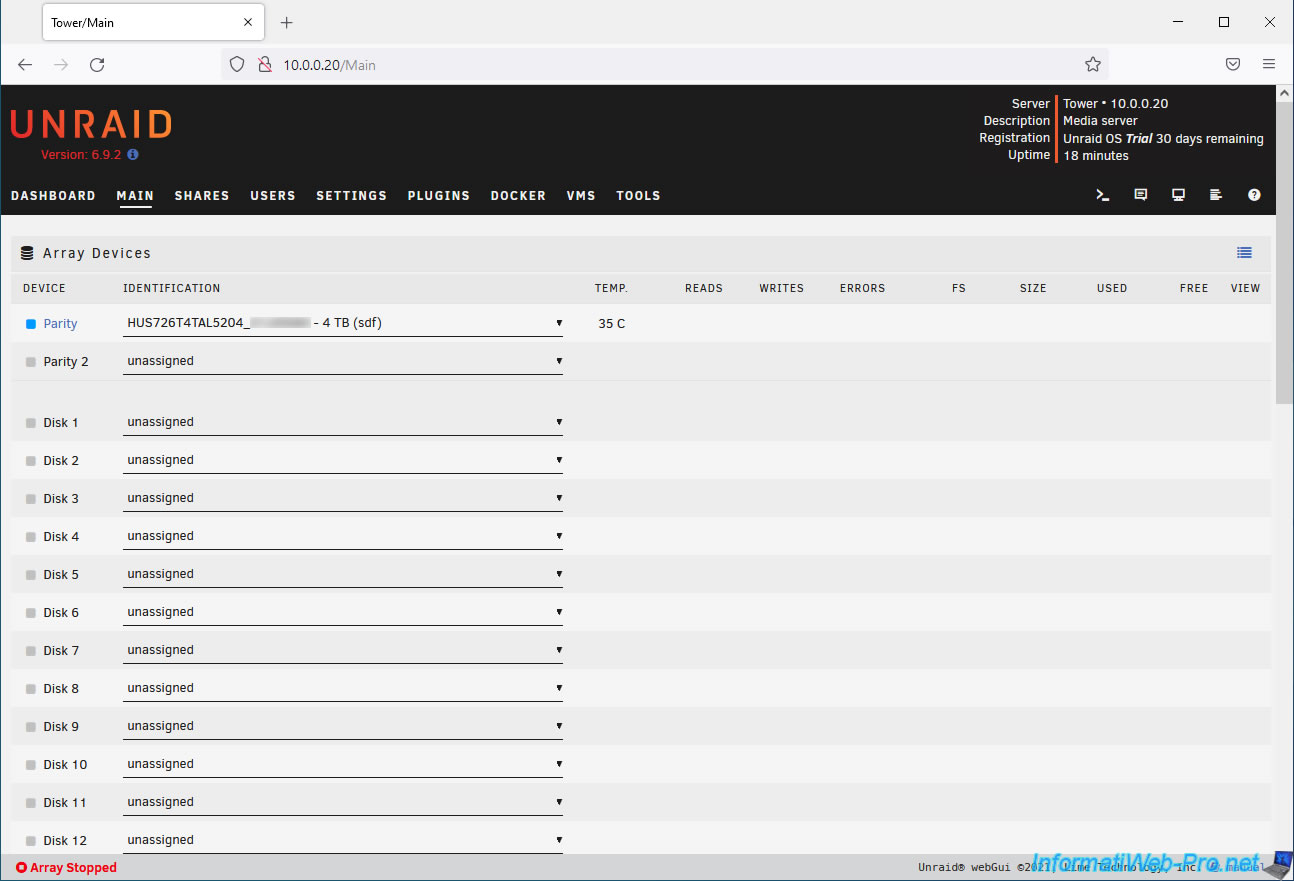

Le disque dur choisi en tant que disque de parité a bien été ajouté à notre grappe.

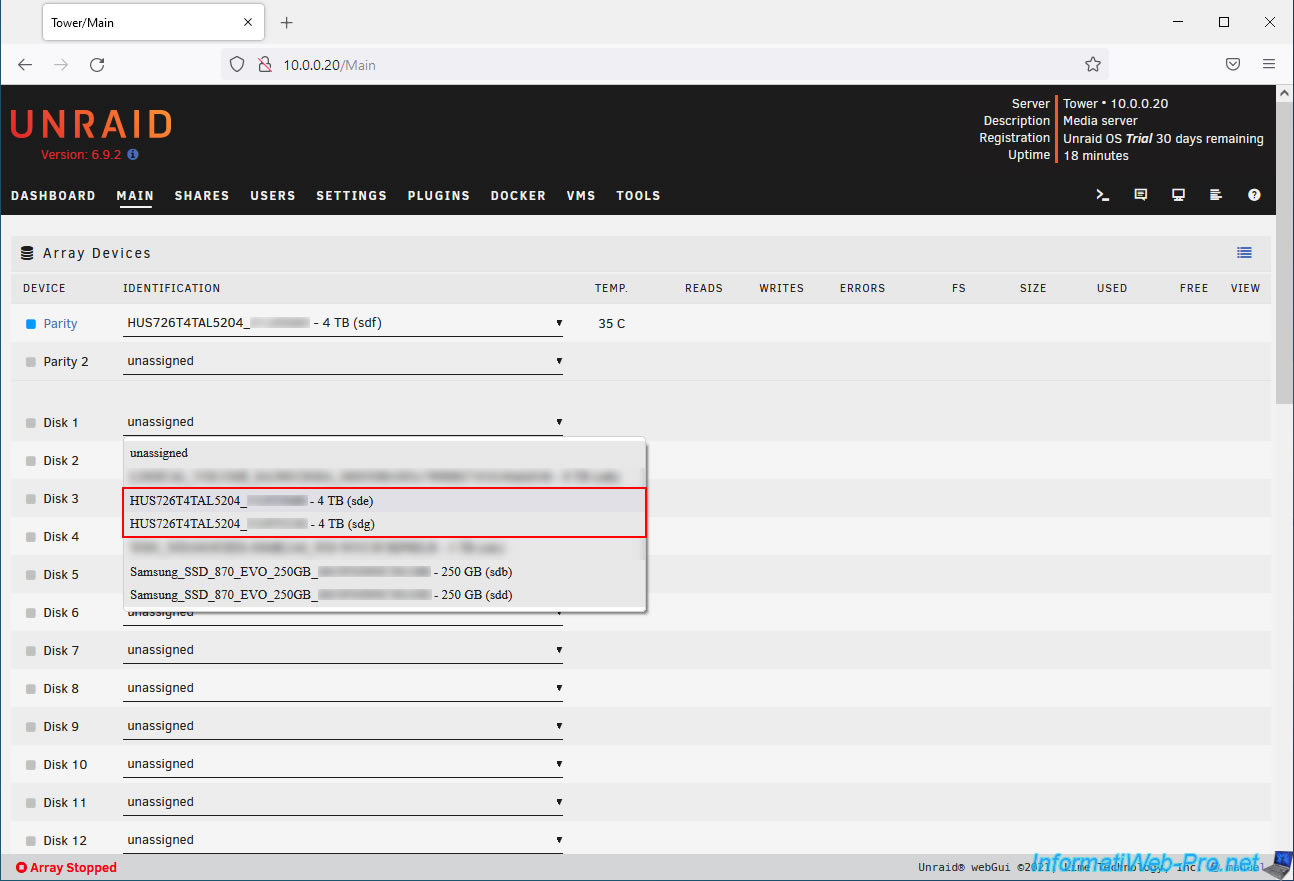

Maintenant, sélectionnez les disques durs que vous souhaitez utiliser en tant que disques de stockage.
Dans notre cas, nos 2 autres disques durs SAS (HUS726T4TAL5204).

Notez que nos 3 disques durs SAS sont identiques et que la capacité de ceux-ci est donc identique également.
Néanmoins, vous pouvez tout à fait utiliser des disques durs de marques différentes et de capacités différentes si vous le souhaitez tant que le disque de parité a une capacité égale ou supérieure à la capacité du plus gros disque dur ajouté à votre grappe.

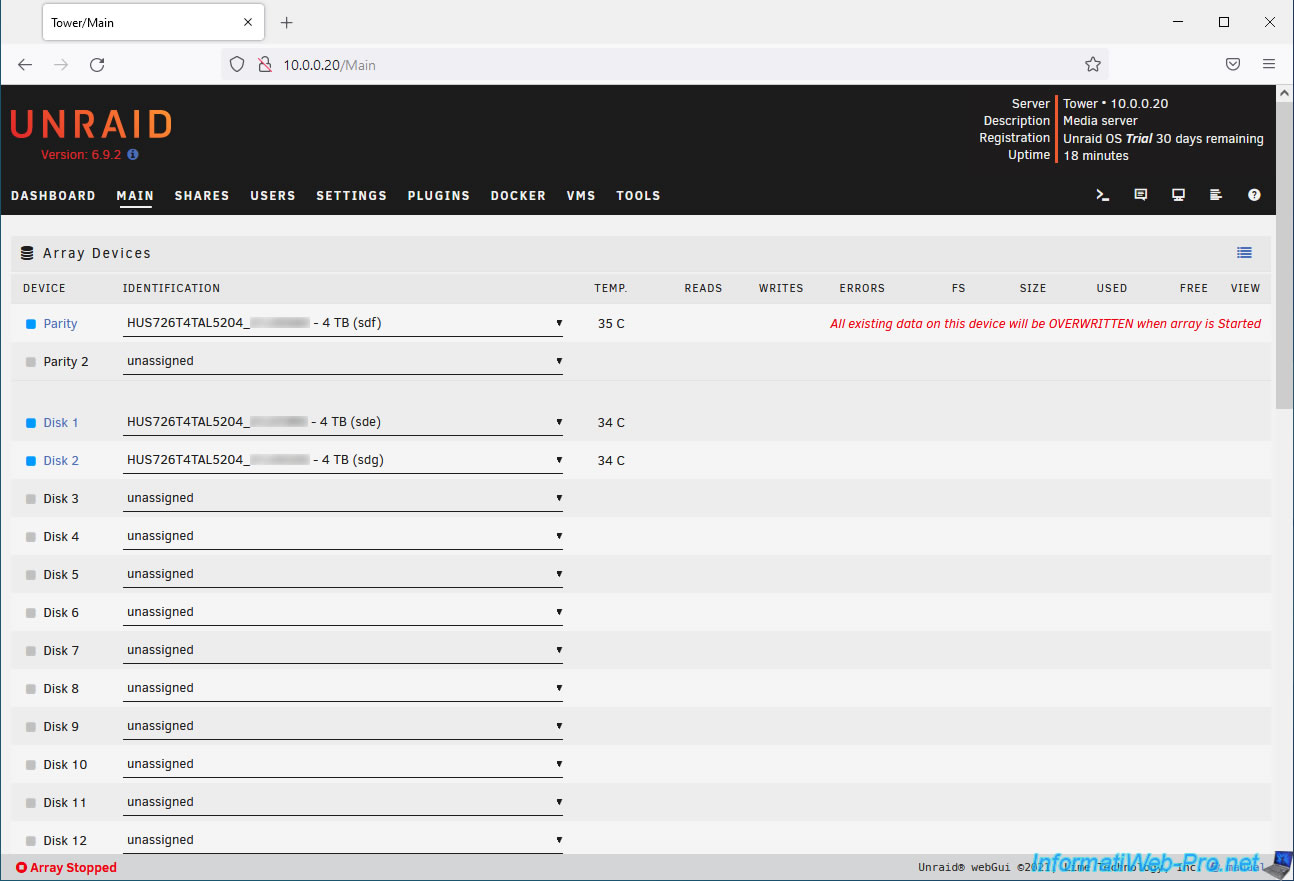

Nos 2 disques durs SAS sélectionnés en tant que disques de stockage apparaissent.

Dans la section "Pool Devices" située en bas de la liste de disques, vous pourrez ajouter un pool de disques (de préférence, des SSDs ou des disques durs plus rapides).

Précédemment, avant la version 6.9.0, cette section était nommée "Cache Devices", car il n'y avait qu'un seul Pool qui était nommé "cache".
Néanmoins, depuis la version 6.9.0 d'Unraid, vous pouvez maintenant créer plusieurs pools et choisir un nom pour chacun de ceux-ci. D'où le renommage de cette section en "Pool Devices".

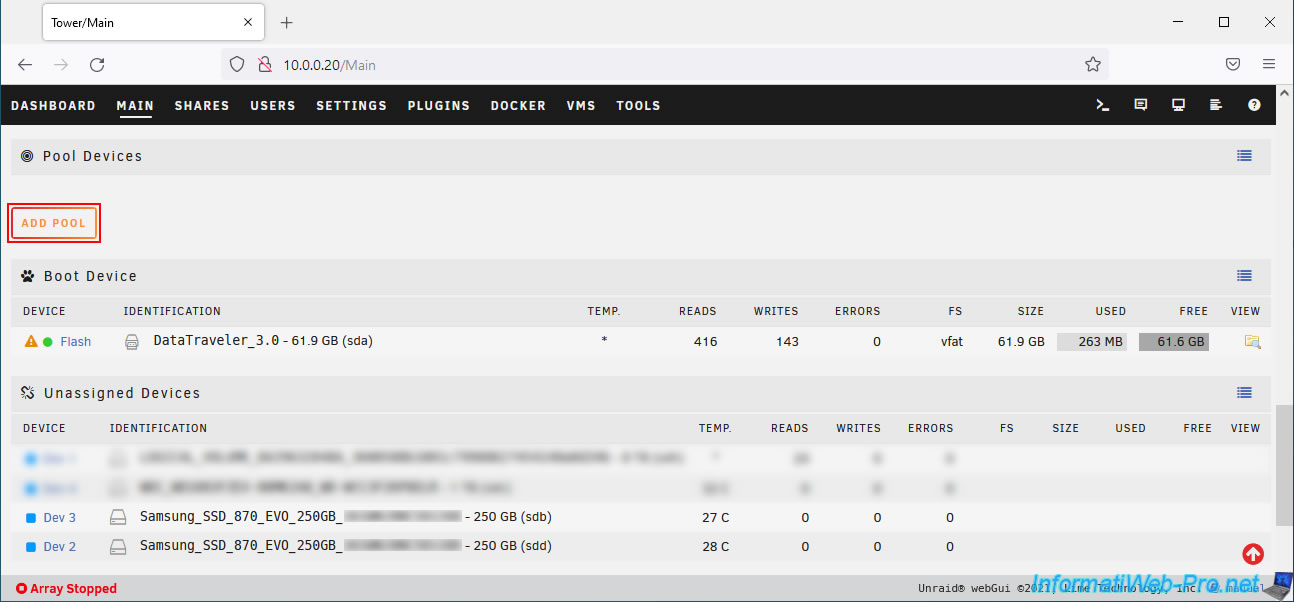

Cliquez sur "Add pool" pour créer un nouveau pool de disques (SSDs).

Comme vous pouvez le voir, le nom proposé par défaut pour la création de votre 1er pool de disques est : cache.
Néanmoins, vous avez maintenant la possibilité de changer ce nom si vous le souhaitez.
Dans notre cas, nous laisserons la valeur par défaut : cache.

Par défaut, le nombre de slots est défini sur 1.
Néanmoins, vous pouvez créer un pool de 1 disque ou de plusieurs disques :

• 1 seul disque (single device mode) : cela permet de créer un pool constitué d'un seul disque rapide (SSD).
  Néanmoins, en cas de panne de ce disque, vous perdrez les données qui se trouvent sur celui-ci. A moins que le "Mover" d'Unraid aient déplacé auparavant les données de ce disque vers votre grappe protégée par un disque de parité.
  En effet, il est important de savoir que les Pools se trouvent en dehors de la grappe (Array) et que le disque de parité ne protège donc pas le contenu des disques présents dans vos pools de disques (SSDs).
  Le seul avantage de créer un pool d'un seul disque est de pouvoir choisir un autre système de fichiers que BTRFS si vous le souhaitez. Néanmoins, sélectionner un système de fichiers autre que BTRFS vous empêchera d'ajouter d'autres disques à votre pool dans le futur.
• plusieurs disques (multi-device mode) : cela permet de créer un pool constitué de plusieurs disques rapides (SSDs).
  Le principal avantage étant la protection de vos données grâce à une implémentation spécifique BTRFS du RAID 1 (disques miroirs).
  Ceci dit, dans ce cas-ci, vous pouvez mélanger des disques de tailles et de vitesses différentes. Ce qui n'est pas le cas avec un système de RAID classique.

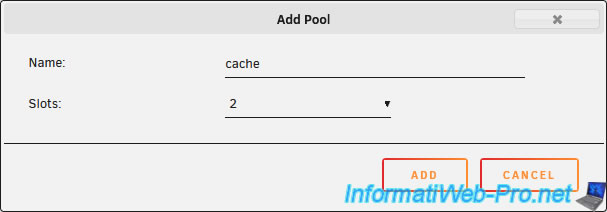

Dans notre cas, nous sélectionnons donc "Slots : 2" pour protéger les données de ce pool contre la perte d'un disque (SSD).

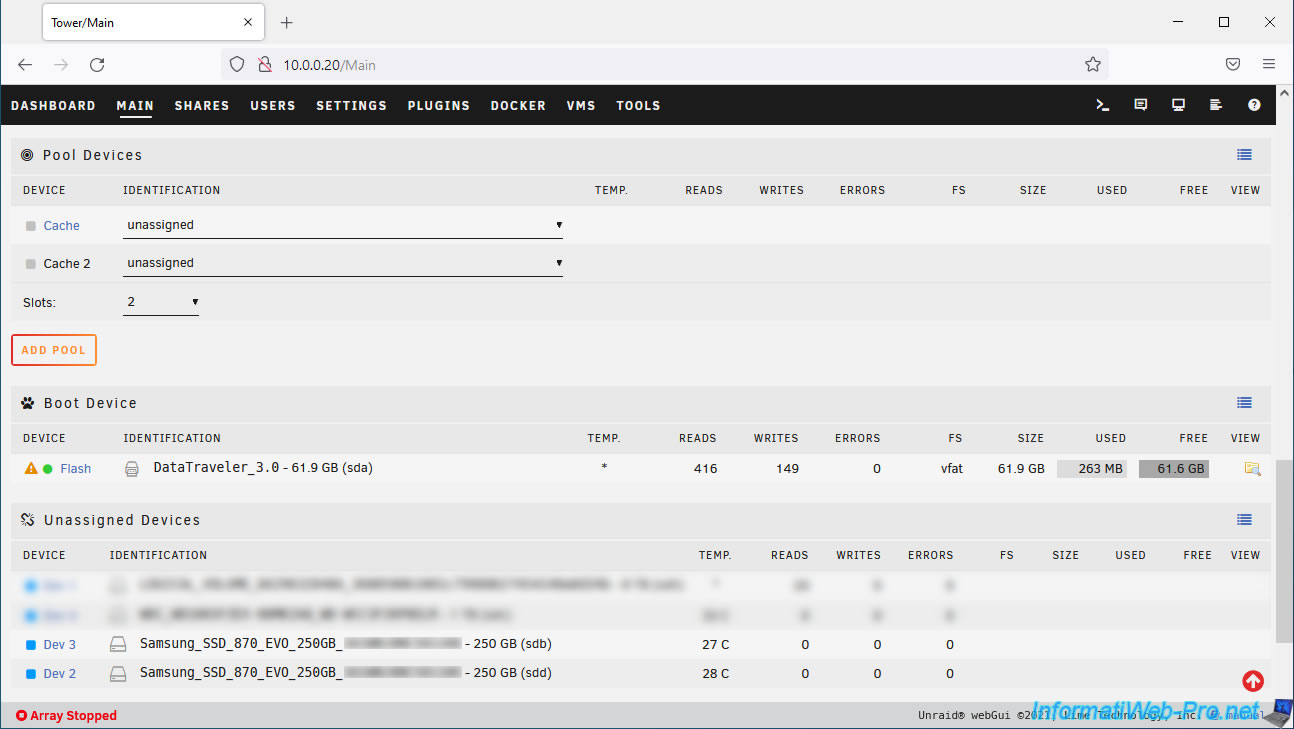

Comme vous pouvez le voir, Unraid nous permet de sélectionner 2 disques (SSDs) pour notre pool "cache".

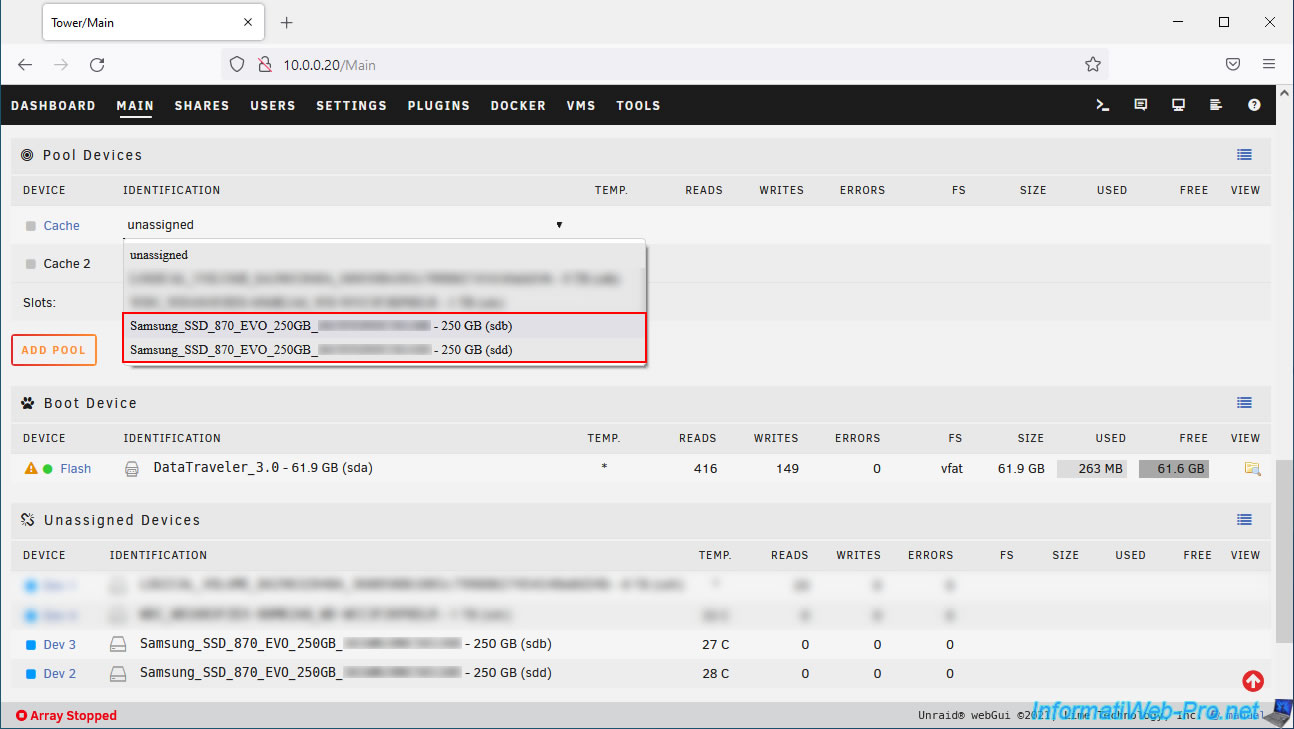

Nous ajoutons nos 2 SSDs (Samsung_SSD_870_EVO_250GB) en tant que "Cache" et "Cache 2".

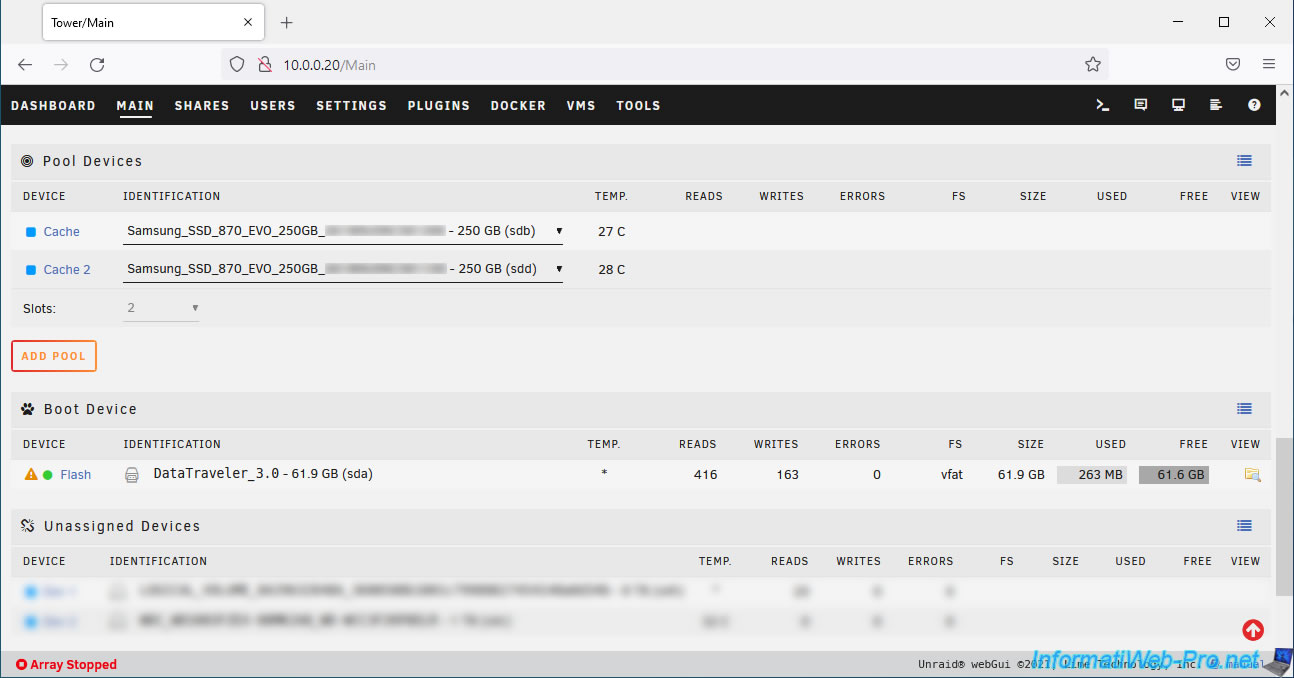

Nos 2 disques (SSDs) sont ajoutés à notre pool "cache".
